[天井取付]かってにスイッチ(4線式)
![[天井取付]かってにスイッチ(4線式)熱線センサ付き自動スイッチ。人の動きを検知してあかりをON/OFFするのでお出かけ前のバタバタも快適・便利に。天井取付だから、空間すっきり。](img/img_mv.webp)
![[天井取付]かってにスイッチ(4線式)熱線センサ付き自動スイッチ。人の動きを検知してあかりをON/OFFするのでお出かけ前のバタバタも快適・便利に。天井取付だから、空間すっきり。](img/img_mv_sp.webp)
商品ラインアップ
親器
子器
特長
親器
多箇所検知
親器１台に子器が２台まで接続でき、最大３箇所で検知することができます。
親器と子器のどちらに人が来ても照明器具が点灯します。
天井取り付けで、スッキリ空間
天井面へ取付けるからスッキリな空間が演出できます。また、プレート径がΦ85mmとなり、より目立ちにくくなりました。
センサ付きダウンライトとの違いは？
照明器具を選ばない
接続する照明器具はデザインに縛られずお好きなのものをご使用いただけます。当社製照明器具との接続確認は下記にてご確認ください。
LED照明・高機能スイッチ接続確認ツール
検知範囲を自由に設定できる
子器を多箇所に設置することで検知範囲を広く確保することができます。廊下や広い玄関にオススメです。
●センサ付き照明の場合
検知範囲はセンサ付き照明の下に限られます。
- センサ付き照明を増設すれば、多箇所検知も可能です。
●センサ付きスイッチの場合
検知範囲を自由に設定できます。
玄関側と廊下側の２か所に設置すれば、どちらから人が来ても照明を点灯させることができます。
仕様・各種図面
仕様：親器
| 親器・3Aタイプ | ||
|---|---|---|
| 品番 | WTK24018W・WTK24018B | |
| 定格 | 電源電圧 | AC100V |
| 子器側電圧 | DC12V （対地AC100V） |
|
| 負荷容量 | 3A | |
| 消費電力 | 0.8W | |
| 開閉回数 | 100,000回 | |
| 子器配線方式 | 2線無極性（総配線50m以下） | |
| 取付方式 | ボックス取付、天井パネル取付金具固定方式（30mm以下）両用 | |
| 適合ボックス | 深型中形四角アウトレットボックス（丸孔カバー付）または コンクリートボックス（丸孔カバー付） ・深型八角アウトレットボックス（丸孔カバー付） またはコンクリートボックス（丸孔カバー付） ●深さ54mm以上（ボックスと丸穴カバーの合計） |
|
| 適用電線 | φ1.6 φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | |
| 使用周囲温度 | －10℃～40℃ | |
仕様：子器
| 子器 | ||
|---|---|---|
| 品番 | WTK29118W・WTK29118B | |
| 定格 | 電源電圧 | DC12V （対地AC100V） |
| 子機電圧 | ||
| 負荷容量 | - | |
| 消費電力 | - | |
| 開閉回数 | - | |
| 子器配線方式 | 2線無極性（総配線150m以下） | |
| 取付方式 | ボックス取付、天井パネル取付金具固定方式（30mm以下）両用 | |
| 適合ボックス | 深型中形四角アウトレットボックス（丸孔カバー付）または コンクリートボックス（丸孔カバー付） ・深型八角アウトレットボックス（丸孔カバー付） またはコンクリートボックス（丸孔カバー付） ●深さ54mm以上（ボックスと丸穴カバーの合計） |
|
| 適用電線 | φ1.6 φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | |
| 使用周囲温度 | －10℃～40℃ | |
配線図
基本配線：WTK24018W・WTK24018B
〈3線配線〉
- ●子器を接続する場合は応用配線をご参照ください。
〈4線配線〉

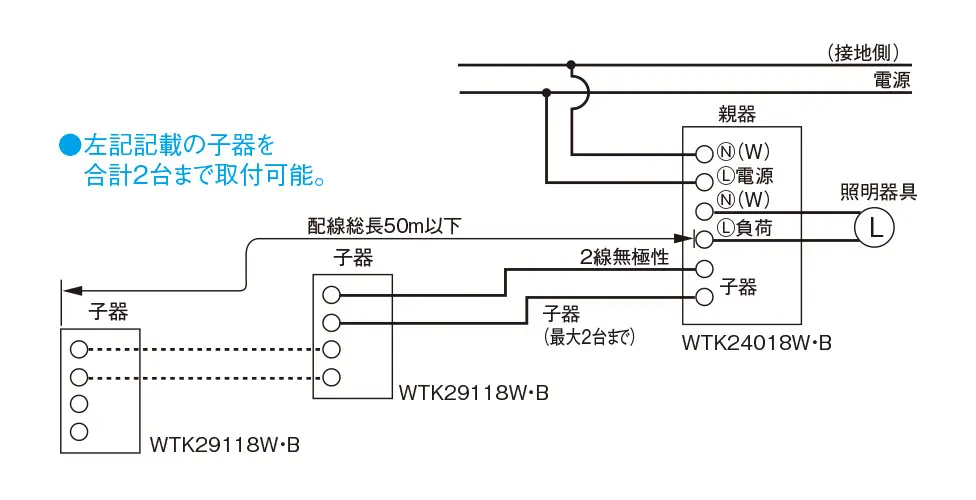

応用配線：子器2台を取り付けた配線
- 注）親器･子器間の配線は線間電圧DC12Vですが、対地電圧AC100Vのため、適用電線（φ1.6 φ2.0単線）以外使用しないでください。
寸法図
WTK24018W・WTK24018・WTK29118W・WTK29118B
- ●ボックスレス取付の場合、天井厚み30mm以下としてください。

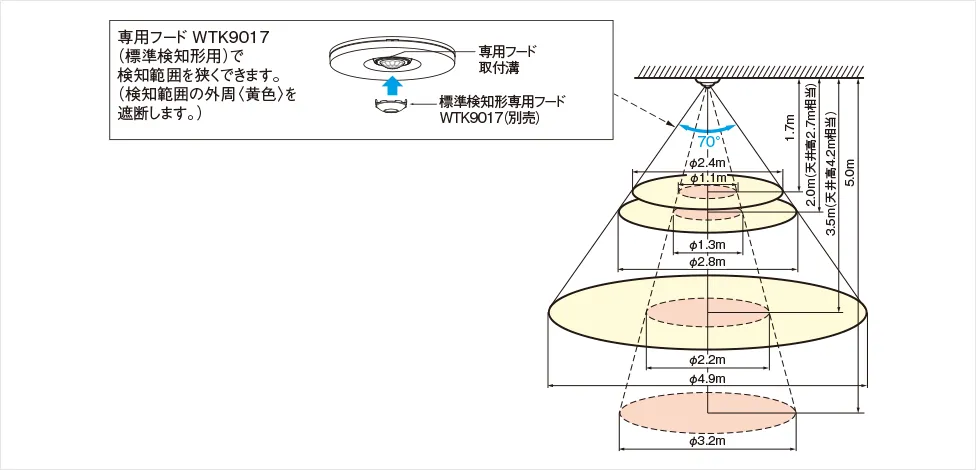

検知範囲
検知エリアの調整方法
検知すると赤ランプが点滅します。全方向約15°調整可能。
検知部側面溝に指先をかける
回す（360°）
押して傾ける（最大15°）
- ●検知エリアを十分ご理解いただき、取付場所を決定してください。
- ●有効検知高さ約5m（検知範囲φ3.2m）
検知高さが3.5m～5mの場合、検知範囲の外周部分の感度は鈍くなります。専用フードを取り付けて外周部分を遮断し、検知能力の高い中央付近のみを検知範囲にしてください。 - ●専用フードを付けないで使用する場合は有効検知高さ3.5m（検知範囲φ4.9m）以内にしてください。
- ●手の動きが検知できるよう床より70cmの高さを検知範囲としてください。
- ●検知範囲の早見表のQ31をご確認ください。

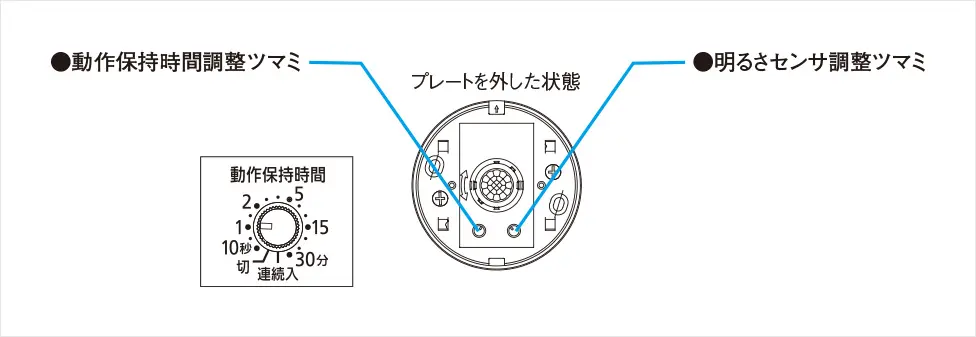

各部の名称と設定方法
- ●子器（WTK29118W・B）には調節ツマミはありません。
動作保持時間調整ツマミ
（1）必ず時間調整が必要です。取付位置、使用場所に合わせて時間（約10秒～30分）を、ツマミをまわして調整してください。
- ツマミがカチッと止まる位置に設定してください。
（2）動作時間セット後必ず動作させて時間を確認してください。
（「切」に合わせると点灯しません。「連続入」に合わせると常時点灯します。）
明るさセンサ調整ツマミ
（1）あらかじめ「切」にセットしていますので、取付位置、使用場所に合わせてツマミをまわして調整してください。
（2）周囲照度に関係なく動作させたい場合は「切」のままでご使用ください。
- ●夕方早めに点灯させたい場合は「明るめ」に合わせてください。
WTK24018Wの場合
