[換気扇連動型]かってにスイッチ(トイレ天井取付)
![[換気扇連動型]かってにスイッチ(トイレ天井取付) トイレに人が入ると照明と換気扇が同時に自動点灯。](img/img_mv.webp)
![[換気扇連動型]かってにスイッチ(トイレ天井取付) トイレに人が入ると照明と換気扇が同時に自動点灯。](img/img_mv_sp.webp)
商品ラインアップ
1箇所検知形 3/4線配線式
WTK26048W希望小売価格 17,000円（税抜）
[トイレ天井取付]熱線センサ付自動スイッチ(屋内専用)(換気扇連動用・1.2A)(換気扇100W・検知後連続動作時間約10秒～30分可変形)(明るさセンサ付)(ホワイト)
特長

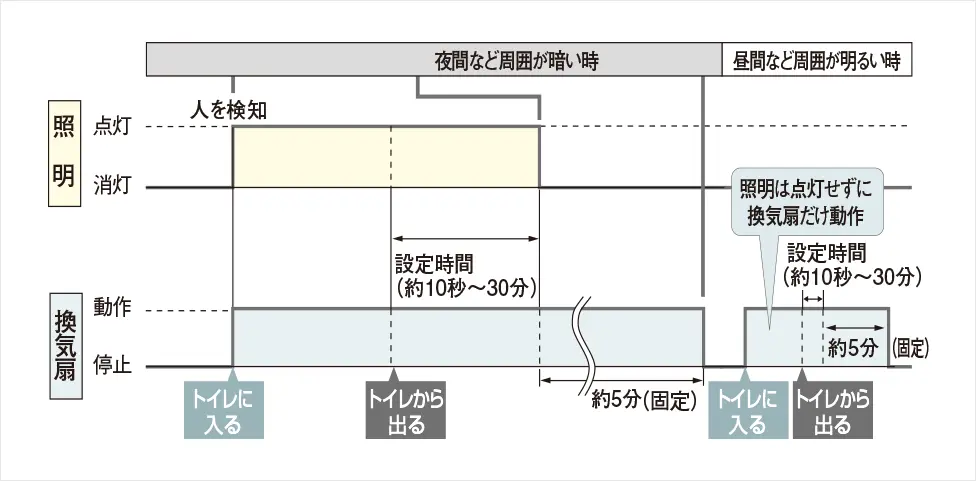

動作イメージ
照明も換気扇も同時にON。
トイレから出て、設定時間後照明は消灯。換気扇はまわり続けます。
約5分後に換気扇は自動OFF。
- ●動作保持時間を3分に設定した場合、人がトイレから出て、約8分（3分＋５分）後に換気扇が自動停止します。
照明と換気扇の連動が可能
トイレに人が入ると照明と換気扇が同時に自動点灯、人がトイレから出ると照明が設定時間後に消灯し、その約５分後（固定）に換気扇が自動停止します。（周囲が明るい時は、換気扇のみ動作します。）
仕様・各種図面
仕様
| 照明・換気扇連動 | ||
|---|---|---|
| 品番 | WTK26048W | |
| 定格 | 電源電圧 | AC100V |
| 子器側電圧 | － | |
| 負荷容量 | 照明1.2A、換気扇1A | |
| 消費電力 | 1W | |
| 開閉回数 | 100,000回 | |
| 子器配線方式 | － | |
| 取付方式 | ボックス取付、 天井パネル取付金具固定方式（30mm以下）両用 |
|
| 適合ボックス | 深型中形四角アウトレットボックス（丸孔カバー付）または コンクリートボックス（丸孔カバー付） ・深型八角アウトレットボックス（丸孔カバー付） またはコンクリートボックス（丸孔カバー付） ●深さ54mm以上（ボックスと丸穴カバーの合計） |
|
| 適用電線 | φ1.6 φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | |
| 使用周囲温度 | －10℃～40℃ | |
配線図
〈3線配線〉
- ●換気扇または照明のみでも動作します。
〈4線配線〉
- ●換気扇または照明のみでも動作します。
寸法図（寸法表示単位:mm）
WTK26048W
- ●ボックスレス取付の場合、天井厚み30mm以下としてください。

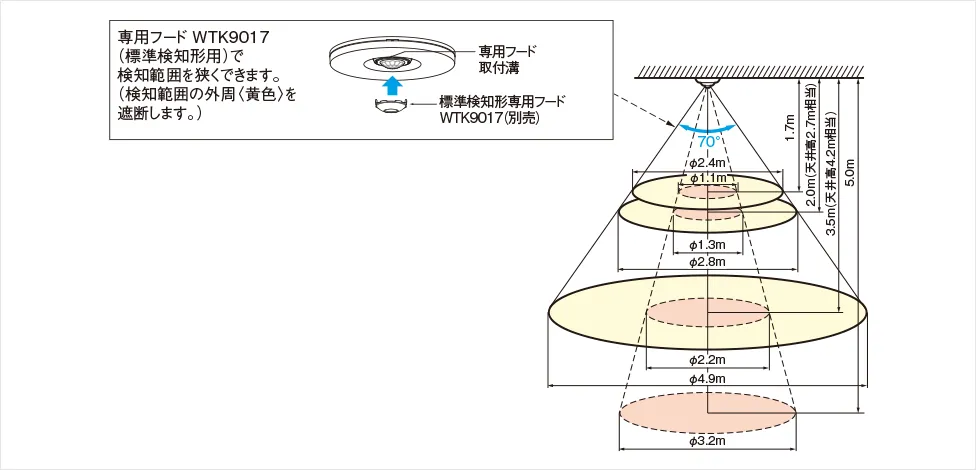

検知範囲
検知エリアの調整方法
検知すると赤ランプが点滅します。全方向約15°調整可能。
検知部側面溝に指先をかける
回す（360°）
押して傾ける（最大15°）
- ●検知エリアを十分ご理解いただき、取付場所を決定してください。
- ●有効検知高さ約5m（検知範囲φ3.2m）
検知高さが3.5m～5mの場合、検知範囲の外周部分の感度は鈍くなります。専用フードを取り付けて外周部分を遮断し、検知能力の高い中央付近のみを検知範囲にしてください。 - ●専用フードを付けないで使用する場合は有効検知高さ3.5m（検知範囲φ4.9m）以内にしてください。
- ●手の動きが検知できるよう床より70cmの高さを検知範囲としてください。
- ●検知範囲の早見表のQ31をご確認ください。

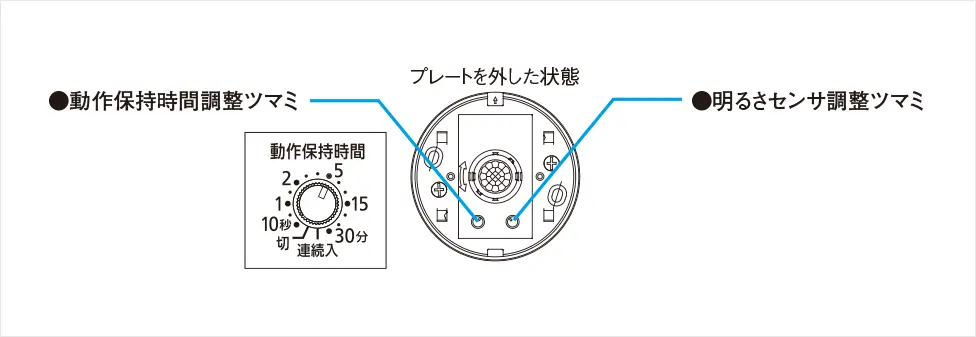

各部の名称と設定方法
動作保持時間調整ツマミ
（1）必ず時間調整が必要です。取付位置、使用場所に合わせて時間（約10秒～30分）を、ツマミをまわして調整してください。
- ツマミがカチッと止まる位置に設定してください。
（2）動作時間セット後必ず動作させて時間を確認してください。
（「切」に合わせると点灯しません。「連続入」に合わせると常時点灯します。）
明るさセンサ調整ツマミ
（1）あらかじめ「切」にセットしていますので、取付位置、使用場所に合わせてツマミをまわして調整してください。
（2）周囲照度に関係なく動作させたい場合は「切」のままでご使用ください。
- 夕方早めに点灯させたい場合は「明るめ」に合わせてください。
