[軒下天井取付]かってにスイッチ(4線式)
![[軒下天井取付]かってにスイッチ(4線式) 外玄関・ポーチの照明ON/OFFをセンサーで自動制御。](img/img_mv.webp)
![[軒下天井取付]かってにスイッチ(4線式) 外玄関・ポーチの照明ON/OFFをセンサーで自動制御。](img/img_mv_sp.webp)
商品ラインアップ
親器
3A・標準検知
LED対応・広角・軒下専用
WTK44318W希望小売価格 18,500円（税抜）
[天井取付]熱線センサ付自動スイッチ(軒下専用)(親器・3A・お出迎え点灯・広角検知形)(検知後連続動作時間約10秒～30分可変形)(明るさセンサ付)(ホワイト)
LED対応・広角・軒下専
WTK44318B希望小売価格 19,250円（税抜）
[トイレ天井取付]熱線センサ付自動スイッチ(屋内専用)(換気扇連動用・1.2A)(換気扇100W・検知後連続動作時間約10秒～30分可変形)(明るさセンサ付)(ホワイト)
8A・広角検知
LED対応・広角
WTK24878W希望小売価格 19,500円（税抜）
[天井取付]熱線センサ付自動スイッチ(屋内軒下共用)(親器・8A・広角検知形)(検知後連続動作時間約10秒～30分可変形)(明るさセンサ付)(AC100～242V)(ホワイト)
子器（広角検知）
特長

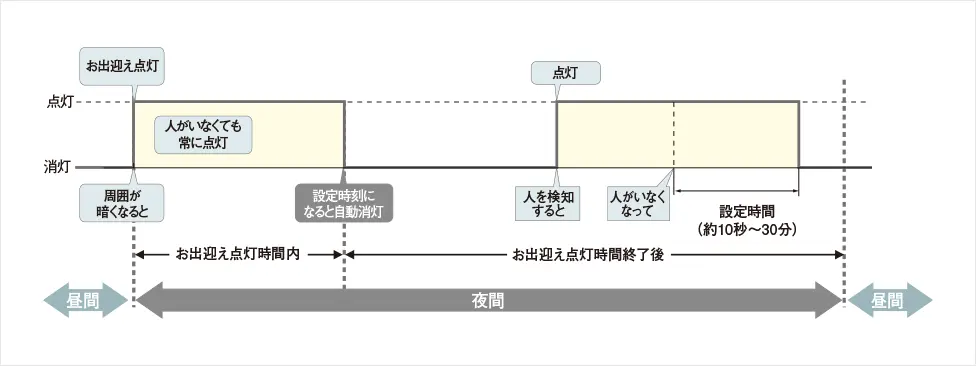

お出迎え点灯機能付
あたりが暗くなると100％点灯。設定時刻になると自動消灯し、人が近づくと100％点灯します。
周囲が暗くなると、自動点灯
設定時刻には自動消灯
人を検知すると、自動点灯
多箇所検知形(最大3ヶ所)
親器1台に、子器が2台まで接続できますので、最大3ヵ所まで検知が可能です。
仕様
仕様
親器
| 親器・8Aタイプ | ||
|---|---|---|
| 品番 | WTK24878W | |
| 定格 | 電源電圧 | AC100～242V |
| 子器側電圧 | DC12V （対地AC100～242V） |
|
| 負荷容量 | 8A | |
| 消費電力 | 1W | |
| 開閉回数 | 100,000回 | |
| 子器配線方式 | 2線無極性（総配線150m以下） | |
| 取付方式 | ボックス取付、天井パネル取付金具固定方式（30mm以下）両用 | |
| 適合ボックス | 深型中形四角アウトレットボックス（丸孔カバー付）またはコンクリートボックス（丸孔カバー付） ・深型八角アウトレットボックス（丸孔カバー付）またはコンクリートボックス（丸孔カバー付） ●深さ54mm以上（ボックスと丸穴カバーの合計） |
|
| 適用電線 | φ1.6 φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | |
| 使用周囲温度 | －10℃～40℃ | |
子器
| 子器・広角検知形 | |||
|---|---|---|---|
| 品番 | WTK29128W | WTK49128B | |
| 定格 | 電源電圧 | DC12V （対地AC100V） |
|
| 子器側電圧 | |||
| 負荷容量 | － | ||
| 消費電力 | － | ||
| 開閉回数 | － | ||
| 子器配線方式 | 2線無極性（総配線150m以下） | ||
| 取付方式 | ボックス取付、天井パネル取付金具固定方式（30mm以下）両用 | ||
| 適合ボックス | 深型中形四角アウトレットボックス（丸孔カバー付）またはコンクリートボックス（丸孔カバー付） ・深型八角アウトレットボックス（丸孔カバー付）またはコンクリートボックス（丸孔カバー付） ●深さ54mm以上（ボックスと丸穴カバーの合計） |
||
| 適用電線 | φ1.6 φ2.0単線専用（親器ー子器、子器ー子器間の配線も同様） | ||
| 使用周囲温度 | －10℃～40℃ | ||
配線図
親器

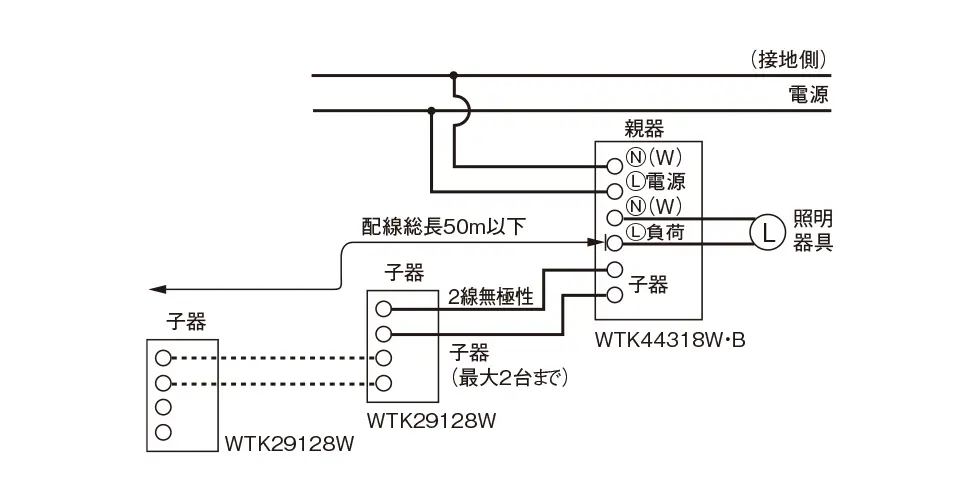

WTK44318W・WTK44318B
子器2台を取り付けた配線。
- ●下記の子器を合計2台まで取付可能。
子器
WTK49128B

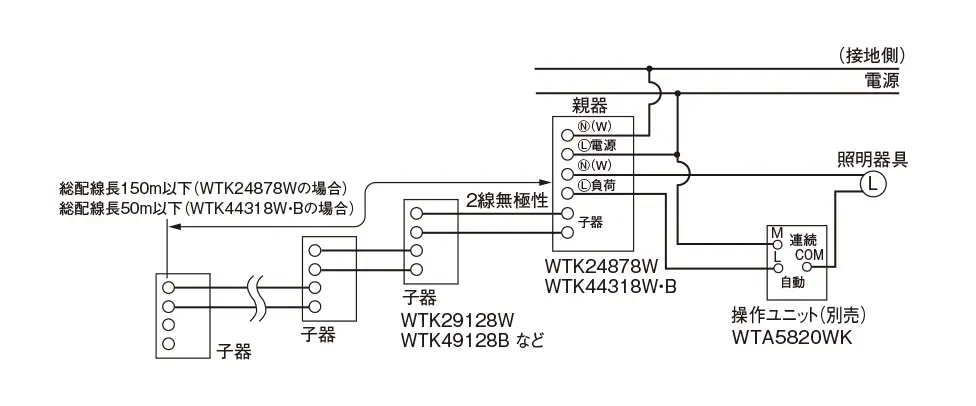

操作ユニットと組み合わせ、壁面から「入・切・自動」の切り替えを行う場合
- ●子器はWTK24878Wの場合、合計12台、
WTK44318W・Bの場合、合計2台まで取付可能。 - ●その他の組み合わせは親器・子器接続互換表（台数表）、組み合わせ表をご確認ください。
- 注）親器･子器間の配線は線間電圧DC12Vですが、対地電圧 WTK24878Wの場合、AC100V～242V
WTK44318W・Bの場合、AC100Vですので適用電線以外使用しないでください。

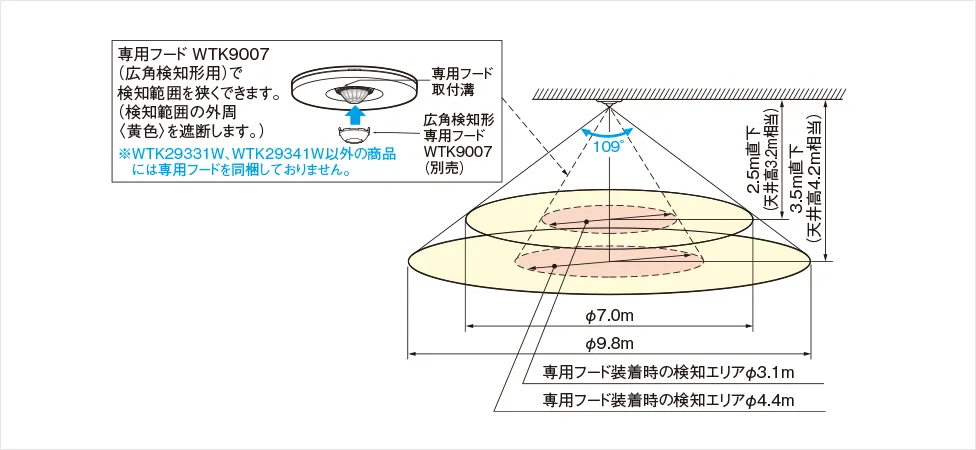

検知範囲
検知エリアの調整方法
検知すると赤ランプが点滅します。全方向約15°調整可能。
検知部側面溝に指先をかける
回す（360°）
押して傾ける（最大15°）
- ●検知エリアを十分ご理解いただき、取付場所を決定してください。
- ●有効検知高さ約3.5m
- ●手の動きが検知できるよう床より70cmの高さを検知範囲としてください。
- ●検知範囲の早見表は、かってにスイッチ Q&A Q31をご確認ください。
- ●検知エリア調整用に半円カット用、両側カット用、スポット用のフードをご用意しております。
詳細はかってにスイッチ Q&A Q33をご参照ください。
各部の名称と設定方法
WTK44318W・WTK44318B

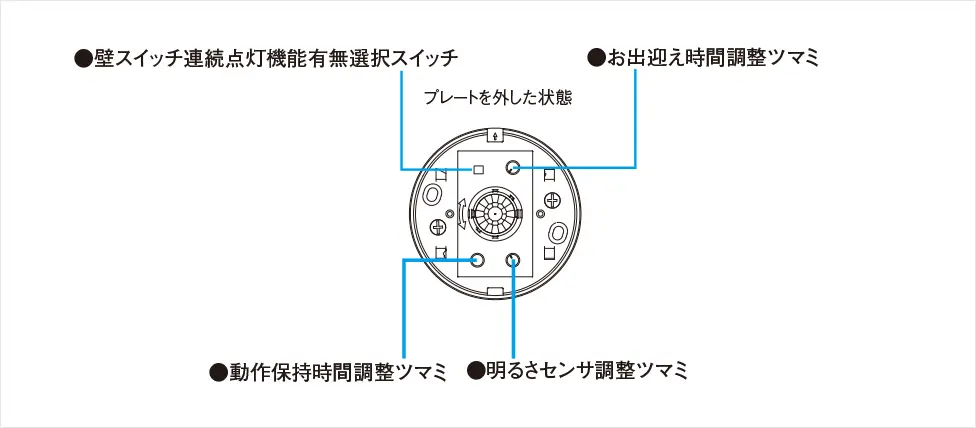

WTK44318W・B 動作保持時間・明るさセンサの調整方法
- ●子器には調整ツマミはありません。
壁スイッチ連続点灯機能有無選択スイッチ
壁スイッチによる連続点灯機能の有無を選択できます。
「手動スイッチとの組み合わせ」【1】をご確認ください。
お出迎え時間調整ツマミ
お出迎え点灯の終了時刻を調整します。あらかじめ「切」にセットされています。
「切」はお出迎え機能が働きません。（人を検知すれば点灯）
- ●お出迎え点灯時間が終わる時間は、地域やその日の天候などにより多少（約1時間程度）の違いがあります。
下記の時刻は目安です。
| ツマミの 位置 |
A | B | C | D | E |
|---|---|---|---|---|---|
| お出迎え 時間の 終了時間 |
20:00頃 | 22:00頃 | 0:00頃 | 翌3:00頃 | 明るく なるまで |
- ●設定は翌日から反映されます。
- ●設定当日や、お出迎え点灯中に変更した日、停電からの復帰日はお出迎え点灯は約4時間（固定）で終了します。
明るさセンサ調整ツマミ
周囲がどのくらいの暗さになったときに点灯（お出迎え点灯）させるか、ツマミを調整してください。
WTK44318Wの場合

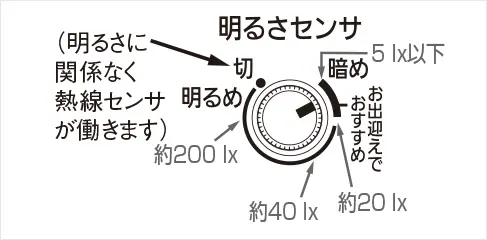

WTK44318Bの場合
動作保持時間調整ツマミ
（1）必ず時間調整が必要です｡取付位置、使用場所に合わせて時間（約10秒～30分）をツマミを回して調整してください。
●ツマミがカチッと止まる位置に設定してください。
（2）動作時間セット後必ず動作させて時間を確認してください。（「切」に合わせると点灯しません。「連続入」に合わせると常時点灯します。）
WTK24878W

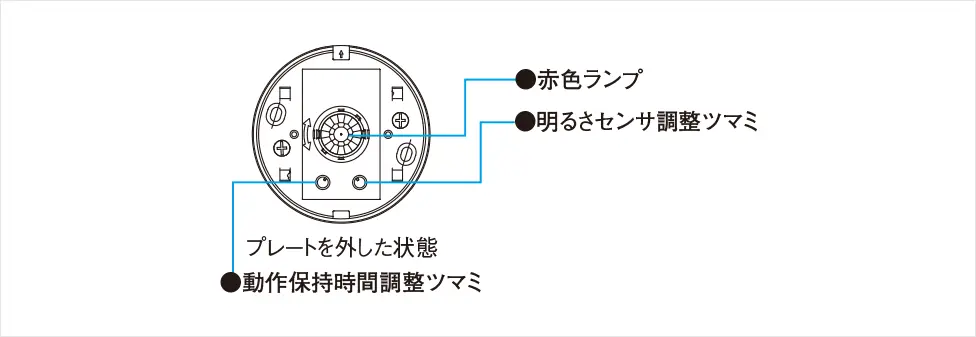

動作保持時間・明るさセンサ調整方法
動作保持時間調整ツマミ
（1）必ず時間調整が必要です。取付位置、使用場所に合わせて時間（約10秒～30分）を、ツマミをまわして調整してください。
●ツマミがカチッと止まる位置に設定してください。
（2）動作時間セット後、必ず動作させて時間を確認してください。
（「切」に合わせると点灯しません。「連続入」に合わせると常時点灯します。）
赤色ランプ：検知すると点滅します。
明るさセンサ調整ツマミ：熱線センサが働く周囲の明るさが変えられます。
WTK49128B
動作保持時間・明るさセンサ調整方法
●動作保持時間調整ツマミ
「 ON」している時間が変えられます。
調整時間は目安です。
- 注）ツマミは「カチッ」と止まる位置に合わせてください。クリック感のない中間の位置に合わせても中間の時間にセットできません。
●明るさセンサ調整ツマミ
動作周囲照度の調整ができます。
（「明るめ」側から「暗め」側に調整する際は、ツマミを調整した後、照明が消灯するのを待ってから確認してください。
- 「切」にすると、明るさに関係なくセンサが働きます。
動作保持時間
WTK24878W
WTK44318W・WTK44318B
明るさセンサ
WTK24878W
WTK44318W
WTK44318B
手動で「切－自動－連続入」の切り替えができます。
1回路用
WTA5820WK希望小売価格 5,000円（税抜）
WTA5820HKWTA5820FK
WTA5820BK
希望小売価格 5,750円（税抜）
●プレート別売
熱線センサ付自動スイッチ・EEスイッチ用
操作ユニット（マットホワイト）
15A 250V AC
●かってにスイッチとの組み合わせや配線図などは手動スイッチ（操作ユニット）との組み合わせについてをご確認ください。
●アドバンスシリーズの他に、SO-STYLE（WNS5820W・B）もあります。手動スイッチ（操作ユニット）との組み合わせについてをご参照ください。
