定刻消灯機能付 EEスイッチ

＜寸法図（寸法表示単位：mm）＞

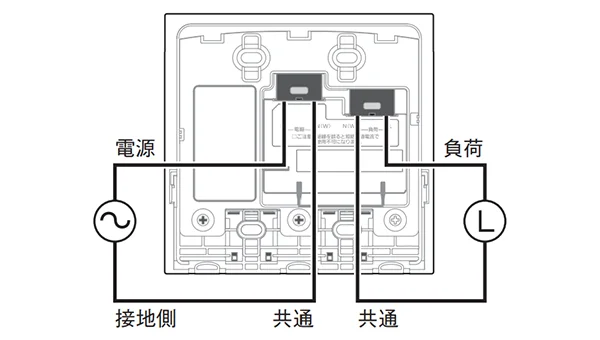

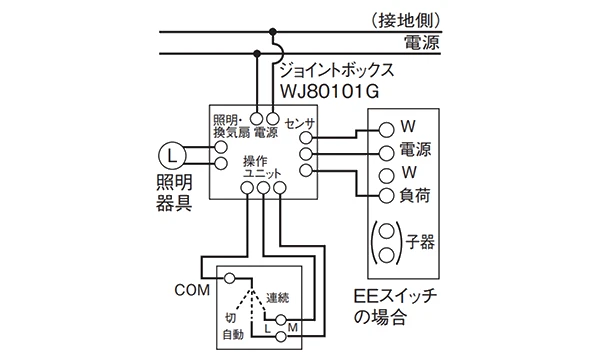

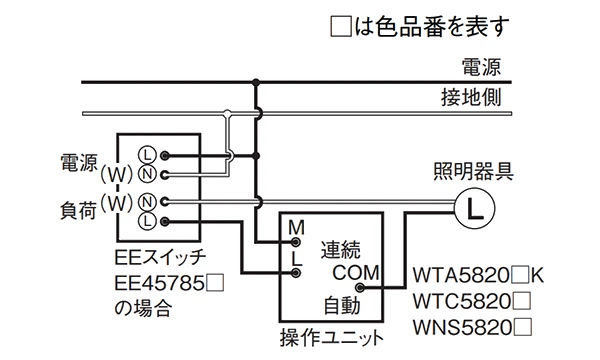

＜結線図＞

＜仕様＞

●仕様詳細

定格電圧・電流	AC100～242V 8A
タイマー精度	月差±15秒（周囲温度25℃）
定刻消灯機能	消灯時刻：任意の時刻に設定できます。消灯解除時刻：午前9時※
停電補償時間	24時間（充電時間8時間以上）
消費電流	10mA以下
使用温度範囲	−10℃～+40℃

消灯解除時刻の午前9時は変更できません。

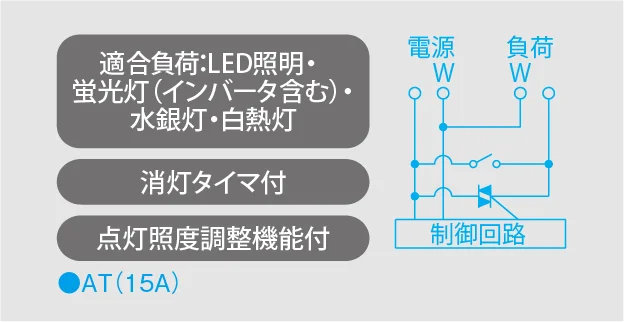

適合負荷：LED照明・蛍光灯（インバータ含む）・水銀灯・白熱灯／消灯タイマ付／点灯照度調整機能付／AT（15A）　結線図（電源W・負荷W・制御回路）

●点灯照度設定

設定	点灯照度（点灯照度範囲）	消灯照度
L1	約5 lx（1 lx～20 lx）	点灯照度の約10倍以下
L2	約20 lx（10 lx～40 lx）
L3	約80 lx（40 lx～160 lx）
L4	約160 lx（80 lx～320 lx）	点灯照度の約5倍以下
L5	約320 lx（160 lx～640 lx）	点灯照度の約5倍以下

設定間で点灯照度が逆転することはありません。

●負荷接続灯数表

□は色品番を表す

品番		EE45785□		EE4518□	EE441319	EE4553□	EE45534□ EE45534□
品番		100V	200V	EE4518□	EE441319	EE4553□	EE45534□ EE45534□
LED電球 2.6W～11W		—	13	—	13	6	2
当社製LED照明 (100V)※1	0.8W～16W未満	32	64	32	8	8	4
	16W～26W未満	17	34	17	2	2	1
	26W～73W	10	20	10	2	2	1
LEDフラットランプ	CE1,CM1,CT1	40	—	—	—	—	—
LEDフラットランプ	CF1	27	—	—	27	6	3
その他LED・インバータ照明開閉性能(合計)	入力電流	8A	8A	8A	8A	2A	1A
その他LED・インバータ照明開閉性能(合計)	突入電流	400A	400A	800A	400A	100A	50A
白熱灯(合計)		800Wまで	1600Wまで	800Wまで	300Wまで	300Wまで	300Wまで

左記灯数表は、当社製の照明器具の入力電流と突入電流により算出されていますので、他社製の器具をご使用の際はご注意ください。他社製ご使用の際は、灯数表に記載の入力電流、突入電流の範囲内でご使用ください。
制御回路を内蔵した特殊機能付照明器具（センサ機能、リモコン機能、タイマ機能、ワンツー機能付など）と組合せ使用される場合、EEスイッチがオンした際の照明器具の点灯状態は照明器具の仕様や状態により異なりますのでご注意ください。

当社製LED照明（電源ユニット含）を使用する場合の台数を記載しています。灯数表に記載の台数以上を接続する場合や他社製のLED照明を使用される場合は、左表記載の入力電流、突入電流の範囲内でご使用ください。

「インバータ照明器具・蛍光灯接続台数表」の最新情報については以下をご確認ください。
https://www2.panasonic.biz/jp/densetsu/haisen/switch_concent/pdf/katte_switch_connection.pdf

＜設定＞

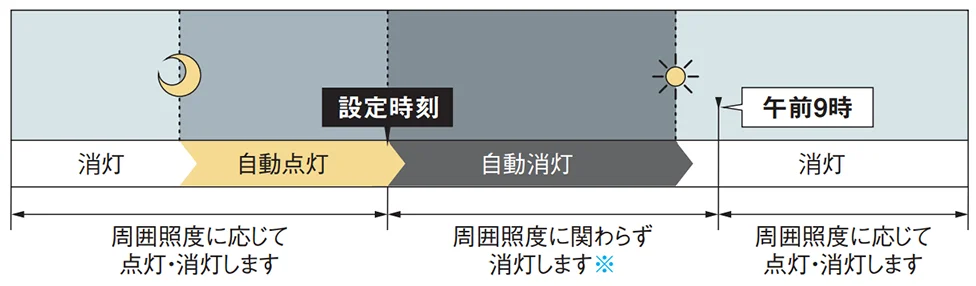

●設定と動作について

消灯時刻を設定しない：周囲照度に応じて照明を制御します。
消灯時刻を設定する：設定時刻までは周囲照度に応じて照明を制御します。設定時刻以降は翌朝の午前9時まで消灯します。

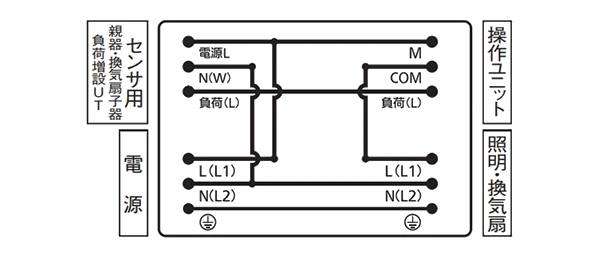

設定した消灯時刻以降に点灯させたい場合は、「操作ユニット（別売）」をご使用ください。

●設定方法

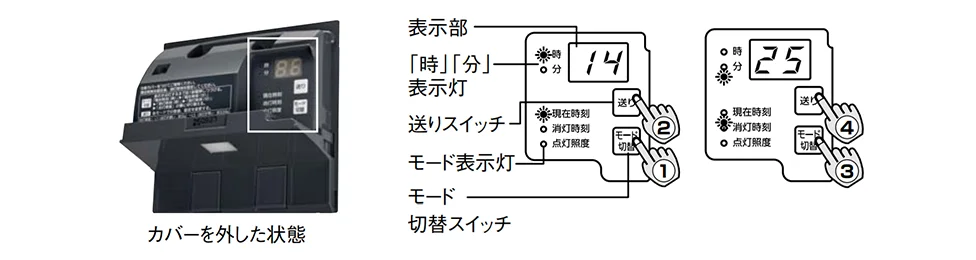

1. 現在時刻を設定する

※初期設定は「12：00」になっています。

【現在時刻を14:25に設定する場合】

「時」の設定
①モード切替スイッチを押して、現在時刻の表示灯が点灯するまで約1秒間押し続けてください。
②現在時刻の表示灯と共に「時」の表示灯が点灯しますので、送りスイッチを押して現在の「時」を合わせてください。

「分」の設定
③「時」を合わせ終わったら、モード切替スイッチを押します。
④「分」の表示灯が点灯しますので、送りスイッチを押して現在の「分」を合わせてください。

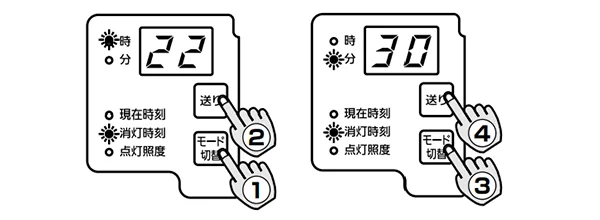

2. 消灯時刻を設定する

※初期設定は時、分ともに「－－」（消灯時刻を設定しない）になっています。

消灯時刻を設定しない場合、送りスイッチを押して表示部を－－に設定します。朝方明るくなると自動で消灯します。

【消灯時刻を22：30に設定する場合】

「時」の設定
①引き続き、モード切替スイッチを押して、消灯時刻の表示灯を点灯させてください。
②消灯時刻の表示灯と共に「時」の表示灯が点灯しますので、送りスイッチを押して希望する消灯時刻の「時」を合わせてください。

「分」の設定
③「時」を合わせ終わったら、モード切替スイッチを押します。
④「分」の表示灯が点灯しますので、送りスイッチを押して希望する消灯時刻の「分」を合わせてください。

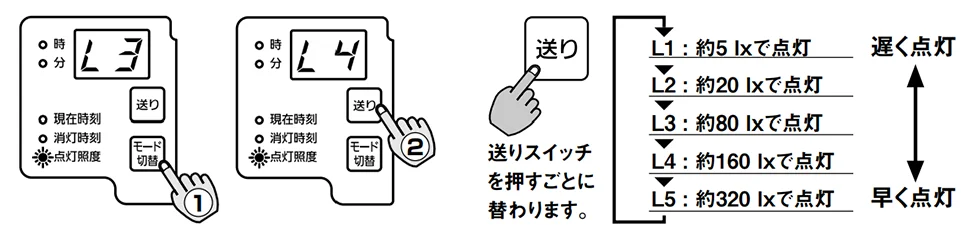

3. 点灯照度を設定する（5段階切替）

※初期設定は「L3」（約80 lxで点灯）になっています。

【点灯照度を約160 lxに設定する場合】

①引き続き、モード切替スイッチを押して、点灯照度の表示灯を点灯させてください。

②照度を設定してください。点灯照度の表示灯の点灯と同時に表示部に、現在の設定を示す点灯照度の記号が表示されます。
送りスイッチを押すと記号が順に切り替わっていきます。下表を参考にして希望する明るさの記号が表示されるまで送りスイッチを押してください。

4. 設定を完了する

【完了】

①引き続き、モード切替スイッチを押してください。全ての表示灯が消えれば設定は完了です。

※設定内容を変更する場合には、モード切替スイッチを押して変更したいモードに切り替えて、変更内容を入力してください。入力後は表示が消えるまでモード切替スイッチを押して設定を完了してください。

注意事項

＜ご注意＞

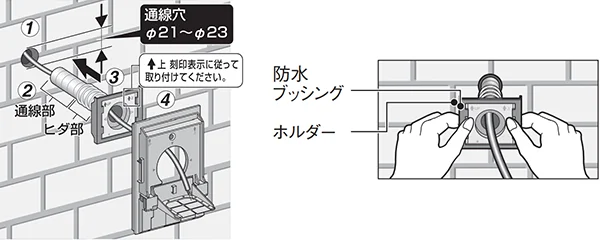

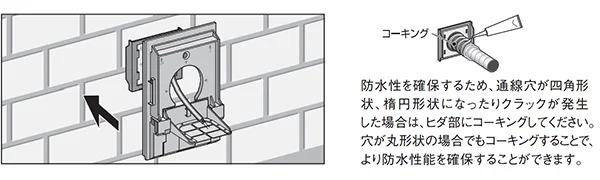

●施工について

照明の光が直接採光面に当たる所や車のヘッドライトなど、特殊な光が採光面に当たる所には取り付けないでください。

木かげ･物かげには取り付けないでください。

EEスイッチカバーが汚れると、早く点灯し、遅く消灯する場合があります。採光面を定期的（年1回）に清掃してください。（遮光フードを取り付けた場合、遮光フード採光穴も定期的に清掃してください。）
誤結線、負荷短絡などEEスイッチに過電流、過電圧がかかると内部の接触バネ、接点が溶着し動作不良となることがあります。
取り付けの際高所から落下するなど大きな衝撃を加えると、内部回路が故障することがあります。
腐食性ガスのある場所、塩害のおそれのある場所、および高温多湿の場所には使用しないでください。
EEスイッチを直流で使用することはできません。点灯、消灯照度が大幅に変化すると共に負荷の開閉容量が極端に少なくなり接点が溶着します。
地面にころがして使用することは、絶対にお避けください。
照明器具・機器（自動販売機など）・分電盤の内部に取り付ける場合、使用周囲照度・温度の範囲をご確認の上ご使用ください。
ホースなどで水を直接かけないでください。強い水流により水が浸入し、器具が破損するおそれがあります。
