[電子]消灯タイマ付 EEスイッチ：寸法図・仕様・注意事項
![[電子]消灯タイマ付 EEスイッチ 暗くなれば照明器具を自動点灯、タイマの働きで設定時間に自動消灯し、節電に役立ちます。](../img/hero_pc.webp)
[電子]消灯タイマ付EEスイッチ

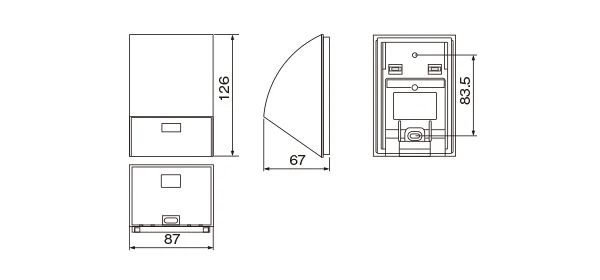

＜寸法図（寸法表示単位：mm）＞
![[電子]消灯タイマ付EEスイッチ 寸法図](./img/img_size.webp)
＜仕様＞
●仕様詳細
| 負荷容量 | AC100V 8A | |
|---|---|---|
| 消費電力 | 6mA以下（定格電圧：1,000 lxにて測定） | |
| 動作電圧 | AC90V～110V | |
| 開閉寿命 | 10,000回以上 | |
| 使用場所 | 屋外、屋側 | |
| 動作照度 | 点灯照度 | 5～300 lx（定格電圧、周囲温度20±5℃において） |
| 消灯照度 | 点灯照度の10倍以下（5 lx調整時） 5倍以下（300 lx調整時） | |
| 使用周囲温度 | －10℃～40℃ | |
●負荷接続灯数表
EE4518S・Q・W・Bの負荷接続灯数につきましては、こちら をご覧ください。
＜設定＞

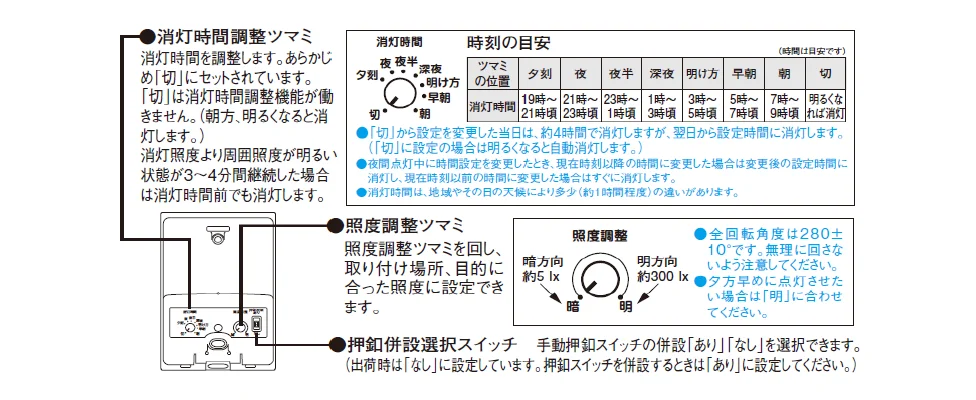

●各部の名称と設定方法
関連商品
操作ユニット

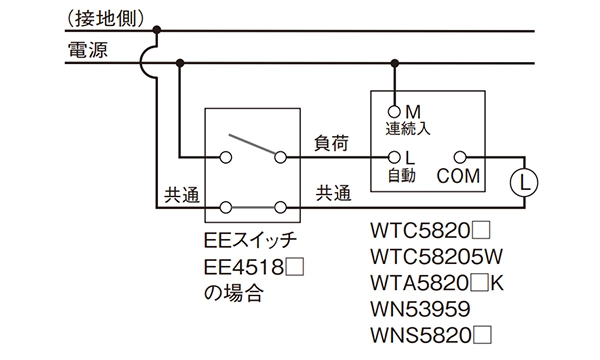

＜配線図＞
ジョイントボックス

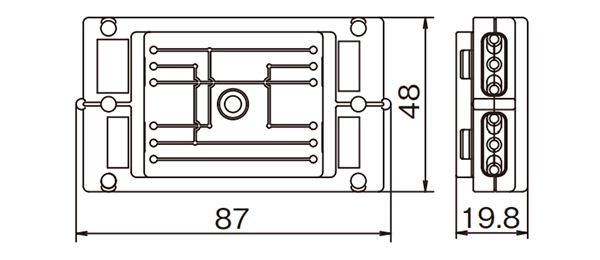

＜寸法図＞

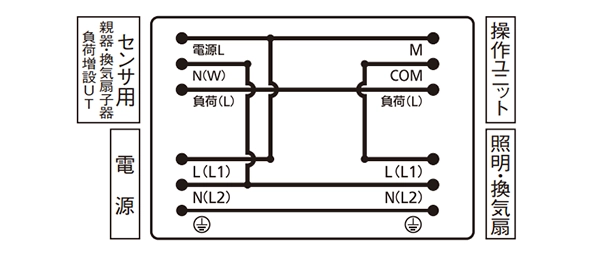

＜内部結線＞

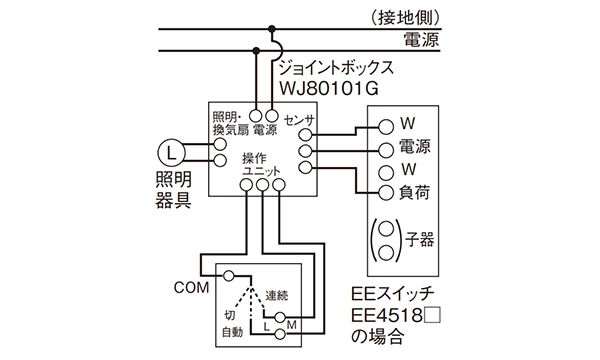

＜配線図＞
WTC5820□、WTC58205W、WTA5820□K、WN53959、WNS5820□
