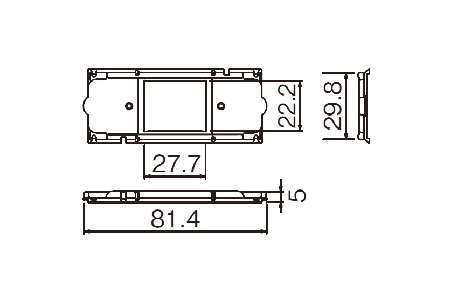

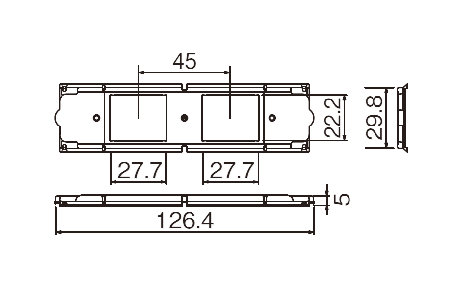

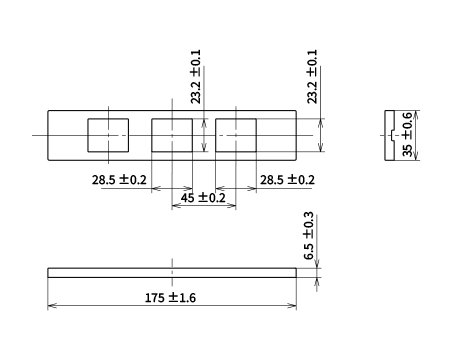

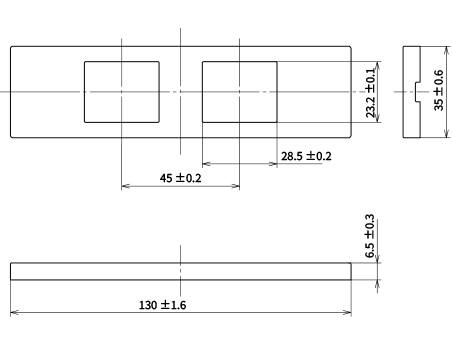

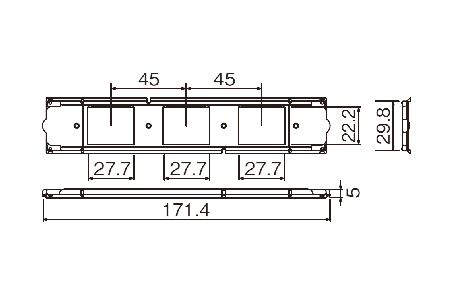

狭小スペース・住設機器組み込み用 Sプレート：寸法図・ご注意

• 器具に指定された電線以外を絶対に使用しないでください。誤って使用しますと発熱したり、接触不良を起こす原因になります。
• より線を半田仕上げしたままで結線しますと、発熱の原因となりますので絶対にしないでください。
• 電線を差し込む場合は「ぐっと」奥まで1本ずつ確実に差し込んでください。
• 石膏ボードに取り付ける場合は、必ずはさみ金具をご使用ください。

工事種類や使用部材により、取付制約がある場合がございます。あらかじめご確認ください。

工事種類	木板直付け	はさみ金具	ボックス工事

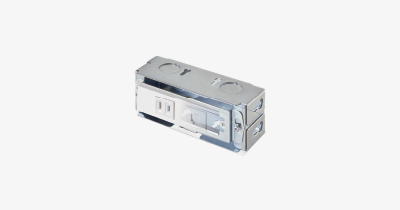

必要部材	φ3.5～φ4.1の 取付ねじ	WNH3992	・Sプレート用スイッチボックス（鋼板製） DSWCF801（1コ用）・DSWCF802（2コ用） DSWCF803（3コ用） ・未来工業製スライドボックス（樹脂）	未来工業製パネルボックス （樹脂）
1コ用	〇	〇	〇	× （設定なし）
2コ用	〇	〇	〇	〇
3コ用	〇	×※	〇	〇

• 3コ用をはさみ金具で施工すると取付枠が反り気密性能を損ないます。ボックス工事など他の工事方法をご検討ください。

• 防気パッキンをご使用の際は商品仕様書・施工説明書記載の開口寸法で施工してください。
• 気密性能は使用する器具により異なります。製品構造上、テレホンガイド、電話線チップ、通線チップなどに使用された場合、気密性能が著しく低下します。
• ボックス工事の場合は、あらかじめ取付器具深さ及び壁厚を確認の上、施工してください。
