EYADB110XC
製品スペック

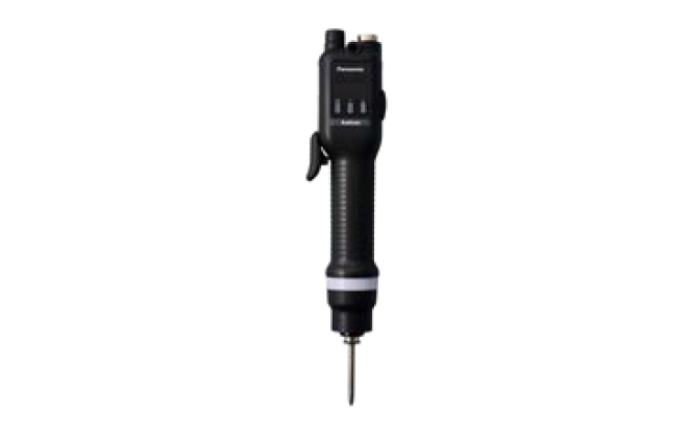

ACスクリュードライバー
EYADB110XC
精密機器の組み立てに適したM1-M3対応製品。
クラッチ目盛りとクラッチトルクの目安
| ACスクリュードライバー | ||
|---|---|---|
| 管理番号 | EYADB110XC | |
| 回転数 | 1000rpm | |
| 回転数調整 | 10段階（正転/逆転） | |
| トルク設定範囲 | 約0.03-1.2N・m （ばね交換式0.03-0.2N・m / 0.15-1.2N・m） |
|
| 本体寸法 | 全長222mm、 グリップ径φ33mm |
|
| 質量（重量） | 約370g | |
| 電源 | 電源アダプター（別売）から電源供給 AC100-240V 50/60Hz 2.6Amax 出力電圧 DC30V 3A |
|
| チャック | ワンタッチビットロック方式 （適用ビット:φ4mmシャンク） |
|
| スタート方式 | プッシュスタート/レバースタート両対応 （選択式） |
|
| モーター | ブラシレスモーター | |
| 静電気放電対策 | ESD保護 （静電気対策、 国際静電気規格 IEC61340-5-1に適合） |
|
| お知らせ（ランプ、ブザー） | 判定ランプ、ブザー | |
| ネジ締め サポート 機能 |
本数カウント | カウント方式設定、カウントリターン設定、 本数リセット設定、判定無効設定、 カウント無効設定、カウント判定待機設定 |
| ネジ締め良否判定 | 上下限設定 （回転時間、回転回数） |
|
| かじり抑制 | ソフトスタート、逆転スタート | |
| 取り間違い防止 | 順番制御（PLC） | |
| 仕掛かり状態お知らせ | ランプ点滅 | |
| ゆるめ作業対応 | カウント、スピード調整可 | |
| 締め忘れの防止 | タイムアウト機能 | |
| 生産台数表示 | サイクル数カウント | |
| 設定管理 | パラメータ登録数 | 5種類 |
| パラメータ切替 | ●（ステップパターンモード） | |
| 設定変更防止 | 設定変更防止設定 | |
| 特有工程 | ネジ立て作業 | 回転自動停止設定、カウント可 |
| 逆ネジ対応 | 締め方向設定 | |
| ゆるめ締め連続作業 | 正逆自動切換え | |
| タップ穴仕上がり確認 | 正逆自動切換え、回転自動停止設定 | |
| 締付け データ |
データ出力 | 有線 （別売の通信ケーブルが必要） |
| トルク換算値 | - | |
| シーケンス機能での順番制御 | PLC（別売）で設定可能 | |
| 出力信号 （工具から取得できる情報） |
|
|
| - | ||
| その他 | 表示3桁 | |
製品の特長
製品品質の向上
- 作業のミスを減らすよう工具でアシストしてほしい。（ネジの締め忘れ、締め付けの順番間違い等の抑制）
締付け本数をカウントし、締め忘れを抑制
締め付け本数をカウンターで管理。決められた本数を締めたかどうかを確認できて、ネジの締め忘れを抑制します。
例）3本締めの場合
シーケンス機能で工具の取り間違いを防止
狙いのトルク値が異なるネジを締める際、締め付け順序に従って使う工具のみ電源が入るよう、制御します。
例）3台の工具を使用する場合
- 外部PLCと連携が必要です
使いやすさ向上
- 作業をラクに、ストレスなく使いたい。
作業者や作業工程に合わせて選べるスタート方式
作業OK/NOKを判定ランプで色別表示
対応力向上
- 幅広いトルク帯を1台で作業したい/もっと作業負荷を減らし、効率よく作業をしたい。
0.03-1.2Nmのトルク帯に1台で対応
- 工場出荷時はクラッチバネ（H）を装着済み
ネジ締めサポート機能がさらに充実
同梱品
ドライバーコード2m
EYSXC120
クラッチカバー
EYSXA105
吊下げ金具
EYSXA100
