LEDを調光・調色するには

閉じる

省エネ・長寿命で、熱線や紫外線の少ないLED照明器具をコントロールする方法をご紹介します。

「調光可能」もしくは、「調色可能」なLED照明器具の選択

LED照明器具には「調光可能型」と「非調光型」があります。
調光する場合は「調光可能型」を、調色する場合は「調色可能型」を選択してください。

当社の照明器具カタログには、調光(調色)可能型器具にマークが入っています。

Webカタログを見る

調光もしくは調色の制御方式と照明器具の起動方式の確認

当社の制御方式には、「位相制御方式」「信号線式方式」「デジタル制御方式」の3種類があります。
それぞれの制御方式と起動方式を確認します。
起動方式は、照明器具品番末尾のアルファベットで判別できます。

起動方式の確認方法

位相制御方式

照明器具への電力を直接調節することで調光する方式です。照明器具への電源電流を直接制御するため、電圧変動の影響を受けやすいものの、専用信号線を別途引く必要が無いため施工性に優れます。

  • 調光:○
  • 調色:○(シンクロ調色)
  • 対象起動方式:LC・LG・LK・LB・LU
位相制御方式での電気量の変化

逆位相制御方式

照明器具への電力を直接調節することで調光する方式です。位相制御と比べて立ち上がりが緩やかなため、ノイズの発生を抑えられます。

  • 調光:○
  • 調色:×
  • 対象起動方式:CB・CG

信号線方式

ライトコントロールから調光信号(デューティ信号)を送り、器具側の電源ユニットでLEDの明るさを制御する方式です。電源線に加え、調光信号線の配線が必要です。
電線電圧の影響を受けにくいため、チラツキのないスムーズな調光制御が可能です。

  • 調光:○
  • 調色:×
  • 対象起動方式:LD・LZ・LA・LT・LH・LX・LY・LV・LR・LJ・LI
デューティ制御方式での入力信号

デジタル制御方式

ライトコントロールからデジタル信号を送信する制御方式です。電源線に加え、デジタル制御用の信号線の配線が必要です。デジタル制御では、詳細情報の通信が可能であるため、「位相制御方式」「信号線式方式」に比べて多くの情報を用いた制御をおこなうことが可能です。無線信号による制御もこの方式に含まれます。

  • 調光:○(デジタル調光)(WiLIA無線)(PiPit調光)
  • 調色:○(アレンジ調色)(WiLIA無線)
  • 対象起動方式:DK・DZ・RZ・RX・RY・RK

適合するコントローラの選定

位相制御方式のコントローラ

逆位相制御方式のコントローラ

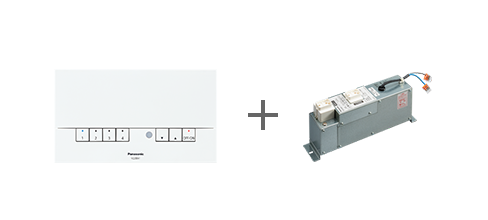

信号線方式のコントローラ

デジタル制御方式のコントローラ

ライトコントロールを正しくご使用いただくために」もあわせてご確認ください。

ライトコントロール適合表

「調光・調色コントローラ」の
商品ラインアップはこちら
