ライトアップ演出用照明器具「DMXスポットライト」
建築空間に溶け込むシンプルなデザインのフルカラースポットライトです。RGB＋Y光色の採用で全点灯時には電球色（3000K相当）点灯を実現し、日常的な外構空間の演出におすすめです。壁面取付専用、取付自在タイプ、据置取付専用の3種類をご用意。
夜間の街のにぎわい感を演出するライトアップにおすすめ
-
建築外構
-
広場
-
公園
RGB+Yの4in1LEDを採用
-
照射写真例（壁からの距離0.75m）
-
- RGB＋Y光色の採用でフルカラーだけではなく、全点灯時には電球色（3000K相当）点灯を実現。日常的な外構空間の演出にも対応。
- 4in1LEDを採用することで、照射面の色混ざりのよさだけではなく、発光面の意匠にもこだわったデザインを実現。
単色、フルカラーともに同じ取付ピッチで設置可能
SmartArchiシリーズのシリンダースポット、ポールスポットと同デザインのため、単色、フルカラーともに意匠を合わせることができ、空間に統一感をもたらします
屋外用として求められる性能を高水準でクリア
「重耐塩害仕様」「耐風速60ｍ/sec」を確保し、屋外用としての性能を高水準でクリアしています。本体部はIP65相当の高い防水性能を確保しています。
基本仕様
 |
壁面取付専用 | |||
|---|---|---|---|---|
| 狭角15° タイプ | 中角22° タイプ | 広角32° タイプ | ||
| 品番 | NND25228K |
NND25428K |
NND25628K |
|
| 光束値 | ALL | 740 lm | 650 lm | 650 lm |
| RGBY 単色比 |
＜R＞約15％、＜G＞約44％、＜B＞約1％、＜Y＞約40％ | |||
| 種別 | フラッド | |||
| 光源 | LED5粒 | |||
| カラータイプ | ● ● ● ● RGBY フル点灯時は3000K相当 |
|||
| 制御 | DMX512 | |||
| 制御チャンネル数 | 4ch（R・G・B・Y） | |||
| 入力電圧 | DC24.9V／DC30V | |||
| 消費電力 | 22.8W | |||
| 光束維持時間 | 40000時間（光束維持率70%） | |||
| 使用環境 | 防雨型／重耐塩／耐風速60m/sec | |||
| 保護等級 | 取付部：IP23（防雨型）/本体部IP65（防噴流型・耐塵型） | |||
| 動作環境温度 | －20℃～35℃ | |||
| 適合電源（別売） | NTN81997K LI9
|
|||
| 寸法図 |
|
|||
| 重量 | 2.8kg | |||
| 希望小売価格（税抜） | 134,000円 | |||
 |
取付自在タイプ | |||
| 狭角15° タイプ | 中角22° タイプ | 広角32° タイプ | ||
| 品番 | NND25258K |
NND25458K |
NND25658K |
|
|---|---|---|---|---|
| 光束値 | ALL | 740 lm | 650 lm | 650 lm |
| RGBY 単色比 |
＜R＞約15％、＜G＞約44％、＜B＞約1％、＜Y＞約40％ | |||
| 種別 | フラッド | |||
| 光源 | LED5粒 | |||
| カラータイプ | ● ● ● ● RGBY フル点灯時は3000K相当 |
|||
| 制御 | DMX512 | |||
| 制御チャンネル数 | 4ch（R・G・B・Y） | |||
| 入力電圧 | DC24.9V／DC30V | |||
| 消費電力 | 22.8W | |||
| 光束維持時間 | 40000時間（光束維持率70%） | |||
| 使用環境 | 防雨型／重耐塩／耐風速60m/sec | |||
| 保護等級 | 取付部：IP23（防雨型）/本体部IP65（防噴流型・耐塵型） | |||
| 動作環境温度 | -20℃～35℃ | |||
| 適合電源（別売） | NTN81997K LI9
|
|||
| 寸法図 |
|
|||
| 重量 | 3.1kg | |||
| 希望小売価格（税抜） | 141,000円 | |||
 |
据置取付専用 | |||
| 狭角15° タイプ | 中角22° タイプ | 広角32° タイプ | ||
| 品番 | NND25288K |
NND25488K |
NND25688K |
|
|---|---|---|---|---|
| 光束値 | ALL | 740 lm | 650 lm | 650 lm |
| RGBY 単色比 |
＜R＞約15％、＜G＞約44％、＜B＞約1％、＜Y＞約40％ | |||
| 種別 | フラッド | |||
| 光源 | LED5粒 | |||
| カラータイプ | ● ● ● ● RGBY フル点灯時は3000K相当 |
|||
| 制御 | DMX512 | |||
| 制御チャンネル数 | 4ch（R・G・B・Y） | |||
| 入力電圧 | DC24.9V／DC30V | |||
| 消費電力 | 22.8W | |||
| 光束維持時間 | 40000時間（光束維持率70%） | |||
| 使用環境 | 防雨型／重耐塩／耐風速60m/sec | |||
| 保護等級 | 取付部：IP23（防雨型）/本体部IP65（防噴流型・耐塵型） | |||
| 動作環境温度 | -20℃～35℃ | |||
| 適合電源（別売） | NTN81997K LI9
|
|||
| 寸法図 |
|
|||
| 重量 | 3.0kg | |||
| 希望小売価格（税抜） | 141,000円 | |||
適合コントローラ
適合電源

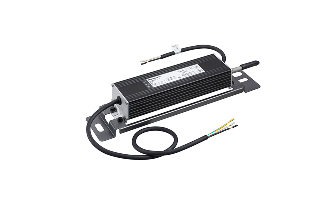

電源ユニット
NTN81997K LI9
希望小売価格 27,600円（税抜）
電源ボックス・デジタル・屋内用
※屋外用対応いたします。別途お問い合わせください。
工場在庫品- 受注品
システム構成図
-
- 1系統あたり・電源ユニット（電源ボックス）1台あたりの配線長距離は、電源ユニット（電源ボックス）から終端器具までの距離です。口出し線は含みません。
- 1系統・電源ユニット（電源ボックス）1台に接続可能な台数と終端器具までの配線長距離の組み合わせは一例です。その他の組み合わせについては、承認図をご参照ください。
- ジョイントBOXは別途ご用意ください。
- ケーブルは別途ご用意ください。
- 適合外径・必要芯数は承認図をご参照ください。
※ チャンネル自動設定機能があるため、信号系統には本商品のみ接続してください。
-
オプション
壁面取付専用オプション
取付自在タイプ専用オプション
適合ボックス
希望小売価格 25,100円（税抜）
据置取付専用オプション
共通オプション
[共通項目]仕様 ●本体：ステンレス（ミディアムグレーメタリック）
※スヌート、スラッシュフードもご用意しております。別途お問い合わせください。

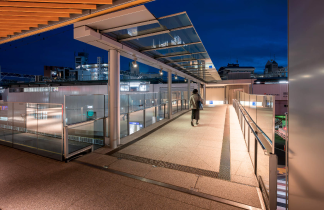

DMXスポットライトの納入事例
