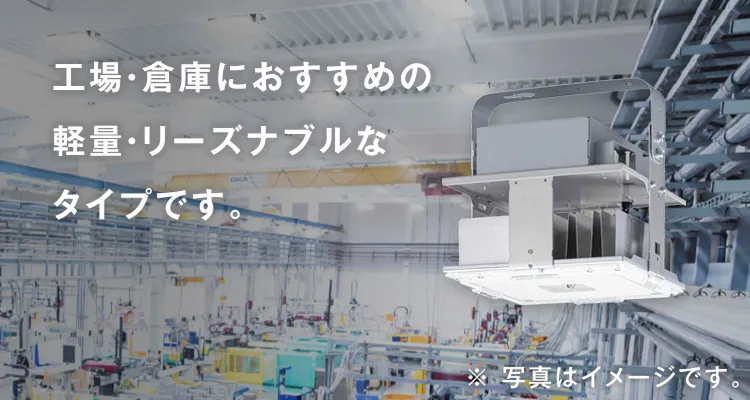

写真:一般屋内向け【電源内蔵型】DNシリーズ普及型

LED高天井用照明器具【電源内蔵型】DNシリーズ 普及型
(光源寿命40,000時間)

工場・倉庫向けのパナソニックの高天井用照明器具。軽量・リーズナブルでリニューアル向けです。6mから12m程度の高天井に設置できます。

器具の大幅な軽量化で建築物への負担軽減や、施工性を向上

軽量化により、高所での負担軽減や、高所での作業性を向上します。

従来器具との比較

使用器具 従来品
DNシリーズ
マルチハロゲン灯400形器具相当
新商品
DNシリーズ
マルチハロゲン灯400形器具相当

従来品マルチハロゲン灯400形器具相当の写真

NNY20502K LR9

新商品DNシリーズマルチハロゲン灯400形器具相当の使用器具の写真

NYM20102K LR9

質量

3.2kg

2.3kg

約28%軽量

既存のマルチハロゲン灯Lタイプ400形と比較して約73%の節電

照明設計例[器具設置台数42台]

使用器具 マルチハロゲン灯 Lタイプ400形+一般セード DNシリーズ
マルチハロゲン灯400形器具相当

従来品マルチハロゲン灯 Lタイプ400形+一般セードの写真

ホルダ:YB16854+セード:YK34380

新商品DNシリーズマルチハロゲン灯400形器具相当の使用器具の写真

NYM20102K LR9

光源 MF400・L/BU-P(2014年12月末生産終了品)

LED

器具台数 42台

42台

全光束

30,500 lm

21,000 lm

保守率

0.59

0.81

消費効率

73.5 lm/W

189.0 lm/W

消費電力

17.4kW

4.7kW

年間電気代

1,305,000円※1

352,500円※1

水平面照度分布図
※2
従来品マルチハロゲン灯 Lタイプ400形+一般セードの水平面照度分布図
新商品DNシリーズマルチハロゲン灯400形器具相当の水平面照度分布図

年間電気代
約95万円
コストダウン
明るさアップで
約73%節電
(目標平均照度300 lx)

■10年後のトータルコストの目安※1

  • 約4年で償却し、10年で664万3千8百円のコスト削減ができることを示したグラフ
  • 【初期設備費】
    LED高天井用照明器具 マルチハロゲン灯400形器具相当
    (NYM20102K LR9)106,000円

    【※試算条件】
    マルチハロゲン灯のランプは4年毎に定期交換とする

  • 試算条件/電力料金単価25円/kWh(税抜)【日本照明工業会 ガイドA139】 年間点灯時間:3,000時間
  • 照明設計条件/取り付け高さ:8m 計算面高さ:0m 反射率:天井30% 壁30% 床10%
  • 消費税は含まれておりません。

可動式アームでさまざまな取付状況に対応

  • 照射角度の変更※4が可能。レイアウト変更など、
    さまざまな状況に対応できます。

    照射角度の変更ができるイラスト
  • 30°までの傾斜天井に取付が可能

    30°までの傾斜天井に取付が可能なイラスト
  • 4 一方向にのみ可能です。(上図の場合、左右は可能で前後は不可です。)
  • 5 端子台の方向に傾けると、端子台カバーが開きません。

65,000円~のお求めやすい価格設定でリーズナブル

水銀灯300形器具相当が65,000円。マルチハロゲン灯400形器具相当が106,000円と、お求めやすい価格を実現。長時間点灯させない工場や倉庫におすすめです。
