軽量・高効率を実現。充実のラインアップでさまざまなニーズにお応えします。WiLIA無線調光調色シリーズ(※高天井照明は器具は調色できません)、PiPit調光シリーズ、高機能型、普及型の4タイプの商品をラインアップ

体育館・アリーナ、工場・倉庫の新設、リニューアル時に適したLED高天井照明器具です。
体育館ではイベントや避難時の対応にも利用でき、工場倉庫には、省エネはもちろん、リーズナブルな品揃えでリニューアルに最適です。また、新商品ではアームと本体の分離構造で施工性を改善し、電動工具の使用が可能となりました。高所の取付も軽い状態での作業で負担軽減が期待できます。

新着情報

特長

動画による簡単解説

商品特長紹介

体育館や工場など天井が高いところに設置する照明DNシリーズ。どこがリニューアルされたの?

施工手順紹介

現場で需要の多いH鋼への取付手順についてご紹介いたします。

電動工具での施工が可能になったDNシリーズ。基本の施工手順をご紹介いたします。

施工性の改善

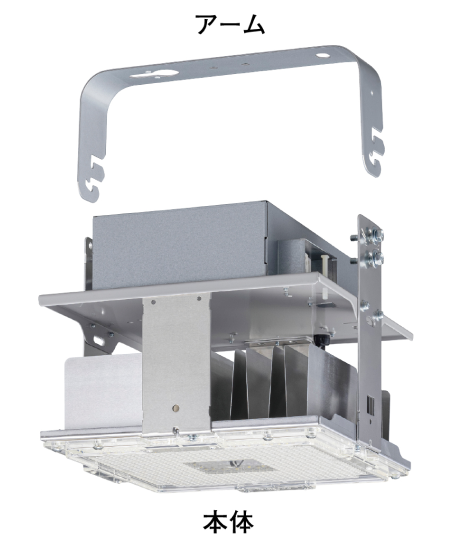

アームと本体の分離構造で施工性を改善

■電動工具の使用が可能

  • 従来商品

    現行品は手締めのみ

  • 現行品

    【STEP1】アームを取付(施工)

    アームと形鋼(かたこう)金具( 別途)または天井ボルトと固定

    【STEP2】本体を取り付け

    本体をアームの溝(切り欠き部)に引っ掛ける

    【STEP3】本体を固定

    本体とアームを電動工具で4か所締め付ける

■ H鋼への取り付けもかんたん

●アームに金具を取付

●アームをH鋼に取付

●本体を取付

●本体を固定

カットルーバ(側面用)の取付なしの状態の夜間照射イメージ画像

ポイント1

アームと本体を固定するネジには十字溝付きの落下防止ネジを採用し、緩めた時にネジを落とす心配がありません。

ポイント2

切り欠き部には引っ掛けやすく、外れにくい形状で簡単に作業が行えます。

ポイント3

落下防止ワイヤーは本体部分を保持しますので、万が一の場合も安心です。

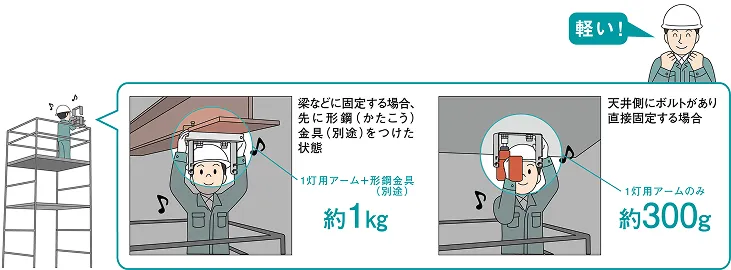

軽い状態で作業が可能

高所作業などでも片手でアームを支えることができるため、ボルトの締結も簡単に行えます。

梁などに固定する場合、先に形鋼(かたこう)金具(別途)をつけた状態、1灯用アーム+形鋼金具(別途)で約1㎏。天井側にボルトがあり直接固定する場合、1灯用アームのみ約300g

従来通りの施工も可能

●出荷時はアームを固定しています。

●抜け止め付きの片側ダルマ穴で
仮吊り作業ができます。

●スパナや板ラチェットレンチが使用しやすい
フラットなアーム形状です。

方向性がないスクエア形状ですっきり施工

従来商品
NYM20112Z LZ9
縦202 横332

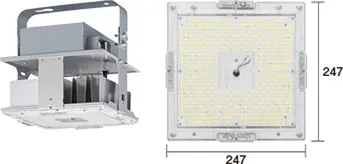

現行品
NYM20212 LR9
縦247 横247

●施工する梁の向きにより、長方形では不自然だった器具配置でも安心です。細長い空間でも、器具の方向性が気になりません。

すっきり施工!すっきり天井!

現場に合わせた調整が可能で施工性に配慮

  • ■取付方向の微調整が可能

    取付穴はボルトをスライドさせ、取付方向の微調整ができる長穴形状。
    現場の状況に応じた微調整が容易に行えます。

    ●LED高天井用照明器具 上面取付部

    ボルトがスライドし取付方向の微調整が可能
  • ■可動式アームでさまざまな取付状況に対応

    灯具側面に10°20°30°の刻印があり、傾斜天井取付時の目安となります。

    ●灯具側面に確認しやすい傾斜角度を刻印

オートリフターと同じ取付ピッチで簡単に取替可能

LED照明器具をご採用の際は、オートリフター(電動昇降装置)の撤去をお願いします。

  • オートリフターとDNシリーズは取付ピッチが同じ170mmです。
  • 取付ピッチ オートリフター DNシリーズ
    170㎜

    5・10型オートリフター代表品番:
    YB09502他

    • 取付ピッチ170mm

    【対応機種:1灯用】

    • 水銀灯700形相当
    • マルチハロゲン灯400形相当
    • 水銀灯400形相当
    • 取付ピッチ170mm
    310㎜

    5・10型オートリフター代表品番:
    YB09512他

    • 取付ピッチ310mm

    【対応機種:2灯用】

    • 水銀灯700形×2相当
    • マルチハロゲン灯1000形相当
    • 水銀灯1000形相当
    • 取付ピッチ310mm

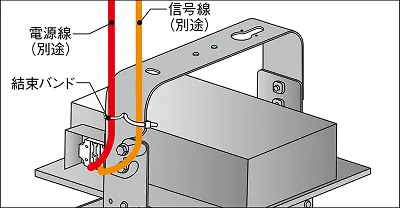

電源線をアーム部に固定可能

電源線の収まりを綺麗に見せるため結束バンドで固定できるようにアーム部に穴をあけています。

図解:赤色の電源線(別途)とオレンジ色の信号線(別途)を結束バンドで固定

商品ラインアップ

安全性

夏季など一時使用温度が高くなっても安心

夏季など一時的に使用温度範囲以上になる場所でもご使用いただけます

■一時的使用可能温度

  • 明るさ 普及型
    水銀灯1000形相当 一時使用55℃
    水銀灯700形相当
    マルチハロゲン灯400形相当 一時使用55℃
    (100V使用時は50℃)
    水銀灯400形相当
    水銀灯300形相当 一時使用60℃
    (100V使用時は50℃)
  • 明るさ 高機能型 WiLIA PiPit調光
    水銀灯700形×2相当 一時使用55℃ 一時使用50℃ 一時使用50℃
    マルチハロゲン灯1000形相当
    水銀灯1000形相当
    水銀灯700形相当 一時使用60℃
    マルチハロゲン灯400形相当 一時使用60℃
    (100V使用時は50℃)
    水銀灯400形相当
  • 一時的使用可能温度は一時的に温度が上昇する場所での使用が可能ですが、継続使用されますと部品劣化による短寿命や光束低下の原因となりますので、ご遠慮ください。
  • 商品ごとやオプションの有無により一時的使用可能温度は変わりますので、商品仕様図をご確認ください。

耐震クラスS2に適合

(一社)日本照明工業会「照明器具の耐震設計・施工ガイドライン」による特定天井に設置する照明器具に要求される耐震クラスS2に適合しています。

■(一社)日本照明工業会「照明器具の耐震設計・施工ガイドライン」より抜粋

照明器具の区分 一般の施設 特定の施設※1
右記以外 特定天井に設置
一般照明器具 耐震クラス B

設計水平震度:1.0
設計鉛直震度:0.5
落下回避

耐震クラス A

設計水平震度:1.5
設計鉛直震度:0.75
限定された機能維持

耐震クラス S2

設計水平震度:2.2
設計鉛直震度:1.1
限定された機能維持

  • 特定の施設:「災害応急対策活動に必要な施設」、「避難所として位置づけられた施設」、「人命及び物品の安全性確保が特に必要な施設」
  • 飛散しにくいポリカーボネート樹脂を下面パネルに採用

    HID照明のようなガラス製ランプではないため、飛散しにくい構造です。

  • 器具の詳細な説明図

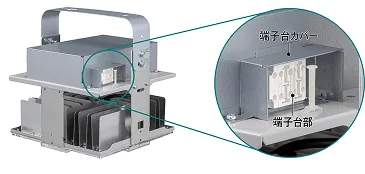

  • 端子台部を埃(ほこり)から守る端子台カバー

    埃がたまりやすい端子台部にカバーを標準装備しています。

    器具の詳細な説明図

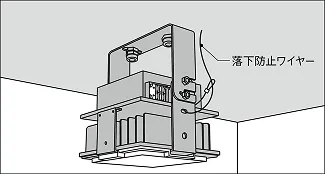

  • 落下防止ワイヤーを標準装備

    安全性を向上するため、落下防止ワイヤーを標準装備しています。

    器具の詳細な説明図

商品ラインアップ

まぶしさ抑制・調光

拡散パネルなしでもまぶしさを抑制 WiLIA無線調光調色シリーズ、PiPit調光シリーズ、高機能型

■専用設計の光学レンズにより、まぶしさを配慮した配光にしています。

発光面積を確保しつつ、効率よく集光する光学レンズの組み合わせにより明るさを確保し、まぶしさにも配慮しています。

バレーボールなどで天井を見上げた時も明るくてもまぶしさが少ない!!画像:パネル(光学レンズ一体型)の説明

■各種ガードをご用意

商品

●下面ガード

●側面ガード

品番

NYK00117 L

NYK00115 L

価格

◯希望小売価格 31,800円(税抜)

◯希望小売価格 48,400円(税抜)

■公共用施設照明器具の規定においてまぶしさを配慮した「輝度値規制形※1」 に拡散パネルなしで適合しています。

  • 輝度値規制形は照明カバーなどでまぶしさを抑えた照明器具とされています。

    次の表に記載の照明器具は拡散パネルなどのカバーを付けずに輝度値規制形に適合しており、器具単体でもまぶしすぎず適正な明るさを確保します。

  • ■マルチハロゲン灯400形相当

    配光
    (公共施設用照明器具規格)
    型番 当社品番
    輝度規制形中角 LSR2AM-170 NYM20212 LR9
    中角 LSR2M-200
    広角 LSR2W-200 NYM20222 LR9
    1. 基準:照明カバーなどでまぶしさを抑えた輝度値規制形とし、平均輝度値350,000(cd/m2)以下とする。

環境に合わせた調光対応が可能

体育館ではイベントや避難時の対応に。
工場倉庫では省エネ対応に。

WiLIA無線調光調色シリーズとPiPit調光シリーズは無線調光5〜100%、高機能型と普及型はPWM調光5〜100%
  1. 高天井用照明器具は調色できません。

さまざま取付状況に対応

  • 可動式アームでさまざまな取付状況に対応※1高機能型、普及型

    • 照射角度の変更※2が可能。レイアウト変更など、さまざまな状況に対応できます。

    • 30°までの傾斜天井に
      取り付けが可能。

    1. WiLIA、PiPit調光は傾斜天井での使用は可能ですが、照射角度の変更(首振り使用)はできません。
    2. 一方向のみ可能です。(上図の場合、左右は可能で前後は不可です。)
    3. 端子台の方向に傾けると、端子台カバーが開きません。
  • さまざまな取り付けに対応

    • ●梁に固定

      形鋼金具(別途)

    • ●ボルト吊り

      ボルト、振れ止め(別途)

■各種オプションをご用意

商品

●取付金具(1点吊用)

●露出ボックス用取付金具

●チェーン吊具

品番

NNY28448K L

NNY28608 L

NYK00110 L

価格

◯希望小売価格 6,900円(税抜)

◯希望小売価格9,000円(税抜)

◯希望小売価格 16,600円(税抜)

取付イメージ

パネル部には防虫パッキンを装備

光源部に虫や埃の侵入を防ぐため、パネル部分に防虫パッキンを標準装備しています。

器具の詳細な説明図

おすすめの利用場所

さまざまな施設で使用可能です。

・・・特におすすめ

・・・おすすめ

アリーナ

体育館

工場・倉庫(新設)

工場・倉庫
(リニューアル)

高機能型
(光源寿命60,000時間)
特におすすめ 特におすすめ 特におすすめ おすすめ
WiLIA無線調光調色シリーズ
(光源寿命60,000時間)
特におすすめ 特におすすめ 特におすすめ おすすめ
PiPit調光シリーズ
(光源寿命60,000時間)
特におすすめ 特におすすめ 特におすすめ おすすめ
普及型
(光源寿命40,000時間)
- - おすすめ 特におすすめ

商品ラインアップ

商品名 設置場所 詳細

無線調光調色シリーズ
「WiLIA(ウィリア)」

大・中規模倉庫向け

パナソニック独自の通信方式を採用した無線調光システムを採用、大・中規模な倉庫向け

工場・倉庫などで、無線調光ができる高天井用照明器具です。調光信号線工事不要で設置でき、用途に応じた調光制御が可能です。
パナソニック独自の新通信方式を採用、大・中規模施設におすすめです。12m程度までの高天井に設置できます。

無線調光調色シリーズ「WiLIA(ウィリア)」の商品詳細を見る

かんたん無線調光 PiPit
(ピピッと)調光シリーズ

アリーナ向け

省施工にこだわったPiPit調光シリーズ

体育館などで無線調光をしたい場合のパナソニックの高天井用照明器具。無線調光型なので信号線工事が不要です。
イベントや災害避難時等の用途に応じた調光制御が可能です。12m程度までの高天井に設置できます。

かんたん無線調光 PiPit(ピピッと)調光シリーズの商品詳細を見る

DNシリーズ 高機能型

体育館向け

軽量・高効率を実現。充実のラインアップでさまざまなニーズに対応可能

体育館・アリーナ・工場・倉庫向けのパナソニックの高天井用照明器具。高効率で新築向けです。まぶしさを低減するパネルを採用し、後付けパネルが不要。明るさと配光のパリエーションも豊富で8mから12m程度の高天井に設置できます。

DNシリーズ 高機能型の商品詳細を見る

パナソニックアリーナの納入事例を見る

【電源内蔵型】
DNシリーズ普及型

一般屋内工場向け

軽量・リーズナブルでリニューアル向け

工場・倉庫向けのパナソニックの高天井用照明器具。軽量・リーズナブルでリニューアル向けです。6mから12m程度の高天井に設置できます。

【電源内蔵型】DNシリーズ普及型の商品詳細を見る
