システム天井用 配線ダクト取付金具
システム天井用 配線ダクト取付金具により、システム天井用Tバーグリッドタイプへの配線ダクトの取り付けが可能。組み合わせ自在な配線ダクト用照明器具+αでオフィス空間のイメージアップに貢献します。
Tバーに直接取付可能で簡単施工
当社製適合Tバーであれば、配線ダクトが直接取付可能。空間に合わせた自由なレイアウトや移設も可能です。
配線ダクトについて詳しくはこちら
配線ダクト設置、移動のイメージ
※本金具は当社スチールTバー15Dのみ使用できます。他社製のTバーには使用できませんのでご注意ください。
（照明器具とTバーが同メーカー品とは限りませんので必ずTバーの仕様をご確認ください。）
※耐震設計仕様によってはブレース補強が必要になります。詳しくは別途ご相談ください。
※取付可能な器具はお問い合わせください。
下地補強不要で省資源、追加工事低減
グリッドシリーズ テナント工事での
許容追加重量の目安、追加補強部材例
1.2m×1.2mあたりの器具増設許容最大重量の目安
| 耐震1G設計 | 高耐震設計 | |
|---|---|---|
| 天井板あり （器具あり） |
①0kg ②0kg |
①5.0kg以下 ②6.0kg以下 |
| スケルトン （器具あり） |
①2.7kg以下 ②2.7kg以下 |
①5.0kg以下 ②9.9kg以下 |
| スケルトン （器具なし） |
①5.0kg以下 ②9.8kg |
①5.0kg以下 ②16.7kg以下 |
① Tバーのたわみ（吊元補強の目安になる許容追加重量）
②
耐震補強（ブレース補強の目安になる許容追加重量）
追加部材例
・sBシリーズ：1.2kg/台 ・配線ダクト（3ｍ）：2.25kg/台
・ワイヤレススピーカー：0.5kg/台
□1.2ｍあたりの器具増設最大重量2.6kg
Architectural Square＋Type（1枚タイプ）：5.5kg/台
□1.2ｍあたりの器具増設最大重量2.9kg
※A工事照明器具重量：6.8kg/台（取付ピッチ：1.8ｍ×1.8ｍ）、天井板：1.3kg/枚の前提
既設
Case １（既設器具あり）
Case １（既設器具撤去）
| 耐震1G設計 | 高耐震設計 | |
|---|---|---|
| Case1 （既設器具あり） |
補強必要 |
補強不要 |
| Case2 （既設器具撤去） |
補強必要 |
補強不要 |
A工事で高耐震設計を採用いただいた場合、テナント工事で照明器具を変更する際に耐震追加部材が不要なケースもあり工期短縮に役立ちます。詳しくは別途ご相談ください。
グリッドシリーズ スケルトン静的水平耐力値
品番：NS01455K＋NS01456K＋NS01457K（メインTバー15D＋クロスTバー15D＋クロスTバー15D）

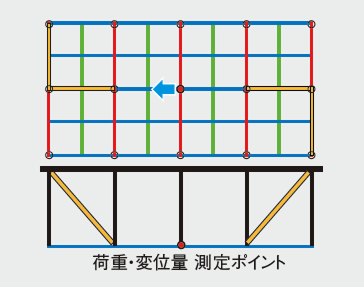

■天井面の水平荷重試験方法の例
メインTバー15D
クロスTバー15D
ブレース
吊りボルト
［試験条件］
- ・2560×5120（4マス×8マス）
- ・天井懐 1200mm
- ・照明器具なし、天井材なし
- ・下部取付金具なし
- ・圧縮材なし
- ・ブレース配置 逆ハの字
- ・ブレース材（C40×20×1.6）
- ・ブレース角度 43°
- ・ブレース材実長 1525ｍｍ
■試験体の形状
■最大耐力値での状況
システム天井が平行四辺形に変形
Ｔハンガーの倒れあり
クロスジョイント部変形あり

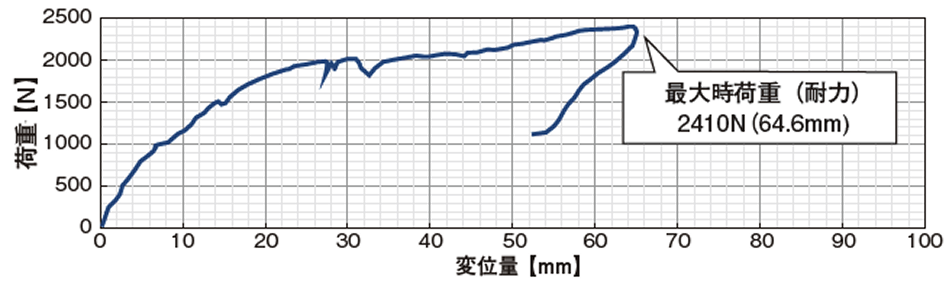

■荷重一変位量曲線
■結果（試験データ）
| ブレース材 | 最大荷重（耐力） |
|---|---|
| C40×20×1.6 | 2410N |
スケルトン天井の天井耐力は、通常の天井板ありの天井耐力とほぼ同等です。ただし変位が出やすい為、壁際などでクリアランスを考慮する必要があります。
商品ラインアップ（特注品）
| 器具イメージ |
|
|---|---|
| 仕様 |
特注品（NS831） |
