照明用ダクトレール「ショップライン」
![空間に応じたフレキシブルで自由度の高い照明演出が可能](/jp/lighting/shop/duct/duct-rail/img/index/hero_sp.jpg)
スポットライトなどの照明器具を簡単に接続し、100V電源を供給できる照明用ダクトレール 「ショップライン」です。空間に応じて器具の移動や変更などフレキシブルで自由度の高い照明演出が可能です。アース付き配線ダクト本体、フィードインキャップ、各種ジョイナはJISC8366に適合しています。
新たに白さの際立つホワイト(マンセル値:N9.5)をラインアップ
![ショップライン商品写真 ホワイト/オフホワイト](/jp/lighting/shop/duct/duct-rail/img/index/image01.png)
- ホワイトの内面はオフホワイト色
- 従来の「白」表記は「オフホワイト」となります。
商品ラインアップを見る
照明用ダクトレールの基本取付について
直付施工

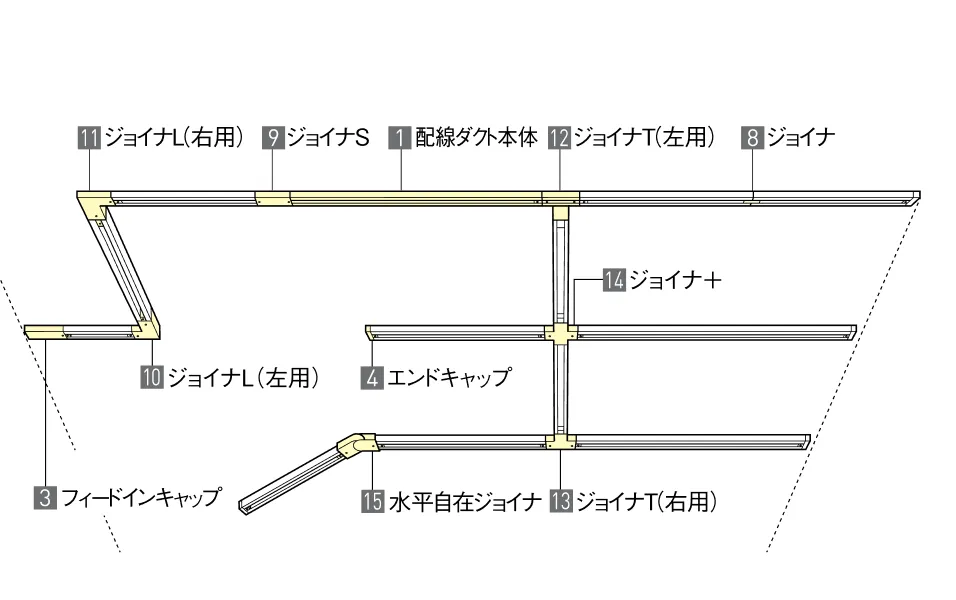

天井取付の場合
![天井取付の場合イメージ図](/jp/lighting/shop/duct/duct-rail/img/index/image02.png)
壁取付の場合
![壁取付の場合イメージ図](/jp/lighting/shop/duct/duct-rail/img/index/image03.png)
パイプ吊り施工
![パイプ吊り施工イメージ図](/jp/lighting/shop/duct/duct-rail/img/index/image04.png)
埋込施工
![埋込施工イメージ図](/jp/lighting/shop/duct/duct-rail/img/index/image05.png)

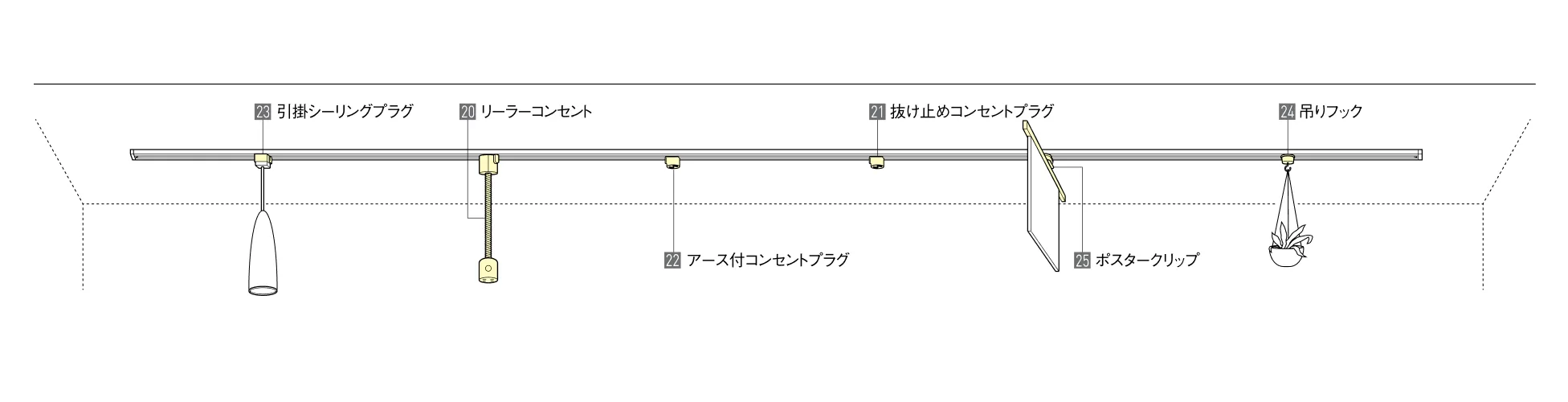

ジョイナ部で回路分割ができます
ジョイナの回路分割方法(ジョイナS・L・T・+)
ジョイナLの例
![ジョイナLの例イメージ](/jp/lighting/shop/duct/duct-rail/img/index/image07.png)
ダクト本体は容易に切断できます
4本体・パイプ吊りハンガー・埋込フレームの切断が、市販の鋸で現場で容易にできます。100V用配線ダクト本体とパイプ吊りハンガーは金鋸(手のこ)で、埋込フレームはプラスチック
![](/jp/lighting/shop/duct/duct-rail/img/index/image08.png)
接続間違いを防ぐ、安全設計です
ジョイナ類は配線ダクト本体同士の極性突起を合わせないと、差し込めない構造になっています。
![](/jp/lighting/shop/duct/duct-rail/img/index/image09.png)
ジョイナの右用と左用の使い方
![](/jp/lighting/shop/duct/duct-rail/img/index/image10.png)
ジョイナL(エル)のレイアウト例(天井伏図用)
ジョイナ類は配線ダクト本体同士の極性突起を合わせないと、差し込めない構造になっています。
![](/jp/lighting/shop/duct/duct-rail/img/index/image11.png)
照明器具は1mあたり最大20kgまで取付できます
100V用配線ダクト、アース付配線ダクトの最大許容荷重※1は、1mおきに固定されている場合、1mあたり許容荷重20㎏まで取り付け可能です。
直付・埋込施工
![](/jp/lighting/shop/duct/duct-rail/img/index/image12.png)
許容荷重※1(ダクトたわみ2.5mm以下)
20kg(1mピッチ固定の場合)
※全ての取付穴を付属 ネジで固定した場合
パイプ吊り施工
![](/jp/lighting/shop/duct/duct-rail/img/index/image13.png)
許容荷重※1(ダクトたわみ2.5mm以下)
20kg(L=1mの場合)
5kg(L=1.5mの場合)
- ※1の許容荷重は、静荷重における配線ダクトのたわみ限度を示しております。
- 壁面取り付け時は10kg以下でご使用ください。
- ダクト取付用木ネジの位置に、プラグを取り付けることができない照明器具があります。必ず仕様をご確認ください。
- パイプ吊りダクトには、質量や形状により取付できない照明器具があります。必ず仕様をご確認ください。
