空間に応じたフレキシブルで自由度の高い照明演出が可能。

スポットライトなどの照明器具を簡単に接続し、100V電源を供給できる照明用ダクトレール 「ショップライン」です。空間に応じて器具の移動や変更などフレキシブルで自由度の高い照明演出が可能です。アース付き配線ダクト本体、フィードインキャップ、各種ジョイナはJISC8366に適合しています。

本体

器具 【1】100V用配線ダクト本体 【1】アース付配線ダクト本体

100V用配線ダクト本体イメージ写真

アース付配線ダクト本体イメージ写真

1m 希望小売
価格(税抜)
2,750円 3,300円
品番 ホワイト DH02511 ○ DH02511E ○
オフホワイト DH0211 ○ DH0211EK ○
ブラック DH0221 ○ DH0221EK ○
2m 希望小売
価格(税抜)
5,700円 6,600円
品番 ホワイト DH02512 ○ DH02512E ○
オフホワイト DH0212 ○ DH0212EK ○
ブラック DH0222 ○ DH0222EK ○
3m 希望小売
価格(税抜)
8,400円 9,900円
品番 ホワイト DH02513 ○ DH02513E ○
オフホワイト DH0213 ○ DH0213EK ○
ブラック DH0223 ○ DH0223EK ○
1.345m 希望小売
価格(税抜)
3,850円 -
品番 ホワイト DH02519 ○ -
オフホワイト DH0219 ○ -
ブラック DH0229 ○ -
共通項目
  • 2P 15A 125V
  • 直付けは付属のタッピングネジで施工できます。

100V用配線ダクト本体の寸法図

  • 2P(アース付) 15A 125V E付
  • 直付けは付属のタッピングネジで施工できます。

アース付配線ダクト本体の寸法図

キャップ

器具 【3】フィードインキャップ 【4】エンドキャップ

フィードインキャップイメージ写真

エンドキャップイメージ写真

希望小売
価格(税抜)
1,870円 320円
品番 ホワイト DH02531 ○ DH02532 ○
オフホワイト DH0231K ○ DH0232 ○
ブラック DH0241K ○ DH0242 ○
共通項目
  • 2P 15A 125V E付
  • 配線ダクトの端末から電源を引き込む場合に使用します。
    (フィードイン端子付)

フィードインキャップの寸法図

  • 配線ダクトの端末を閉鎖する場合に使用します。

エンドキャップの寸法図

ジョイナ

器具 【8】ジョイナ 【9】ジョイナS
(ストレート)
【10】ジョイナL
(左用)
【11】ジョイナL
(右用)

ジョイナイメージ写真

ジョイナS(ストレート)イメージ写真

ジョイナL(左用)イメージ写真

ジョイナL(右用)イメージ写真

希望小売
価格(税抜)
1,290円 4,400円 4,400円 4,400円
品番 ホワイト DH02533 ○ DH02538 ○ DH02554 ○ DH02534 ○
オフホワイト DH0233K ○ DH0238K ○ DH0254K ○ DH0234K ○
ブラック DH0243K ○ DH0248K ○ DH0264K ○ DH0244K ○
共通項目
  • 2P 15A 125V
  • 配線ダクト相互の接続に使用します。
  • 電源の引き込みはできません。

ジョイナの寸法図

  • 2P 15A 125V E付
  • 配線ダクトを直線に接続し、電源を引き込む場合に使用します。
    (フィードイン端子付)

ジョイナS(ストレート)の寸法図

  • 2P 15A 125V E付
  • 配線ダクトをL型に接続し、電源を引き込む場合に使用します。
    (フィードイン端子付)

ジョイナL(左用)の寸法図

  • 2P 15A 125V E付
  • 配線ダクトをL型に接続し、電源を引き込む場合に使用します。
    (フィードイン端子付)

ジョイナL(右用)の寸法図

器具 【12】ジョイナT
(左用)
【13】ジョイナT
(右用)
【14】ジョイナ+
(クロス)
【15】フリージョイナ

ジョイナT(左用)イメージ写真

ジョイナT(右用)イメージ写真

ジョイナ+(クロス)イメージ写真

フリージョイナイメージ写真

希望小売
価格(税抜)
5,800円 5,800円 7,000円 4,850円
品番 ホワイト DH02536 ○ DH02535 ○ DH02537 ○ DH02549 ○
オフホワイト DH0236K ○ DH0235K ○ DH0237K ○ DH0249K ○
ブラック DH0246K ○ DH0245K ○ DH0247K ○ DH0253K ○
共通項目
  • 2P 15A 125V E付
  • 配線ダクトをT型に接続し、電源を引き込む場合に使用します。
    (フィードイン端子付)

ジョイナT(左用)の寸法図

  • 2P 15A 125V E付
  • 配線ダクトをT型に接続し、電源を引き込む場合に使用します。
    (フィードイン端子付)

ジョイナT(右用)の寸法図

  • 2P 15A 125V E付
  • 配線ダクトを十字型に接続し、電源を引き込む場合に使用します。
    (フィードイン端子付)

ジョイナ+(クロス)の寸法図

U 直線分岐用ジョイナ+(クロス)にも応じられます。

詳しく見る

  • 2P 15A 125V
  • 配線ダクトを左右135度、上下90度の範囲で自由な角度に接続できるジョイナです。
  • 電源の引き込みはできません。

フリージョイナの寸法図

器具 【16】水平自在
ジョイナ
【17】垂直ジョイナ
(内曲がり)
- -

水平自在ジョイナ写真

垂直ジョイナ(内曲がり)イメージ写真

- -
希望小売
価格(税抜)
4,650円 3,100円 - -
品番 ホワイト DH02539 ○ DH02540 ○ - -
オフホワイト DH0239K ○ DH0240K ○ - -
ブラック DH0251K ○ DH0252K ○ - -
共通項目
  • 2P 15A 125V
  • 配線ダクトを左右75度まで任意の角度に曲げられます。
  • 電源の引き込みはできません。

水平自在ジョイナの寸法図

  • 2P 15A 125V
  • 壁面のコーナーで配線ダクトを接続するときに使用します。
  • 電源の引き込みはできません。

垂直ジョイナ(内曲がり)の寸法図

- -

埋込用部品

器具 【5】埋込用フレーム 【6】埋込用フィードイン
キャップ
【7】埋込用エンドキャップ

埋込用フレームイメージ写真

埋込用フィードインキャップイメージ写真

埋込用エンドキャップイメージ写真

希望小売
価格(税抜)
5,700円 2,100円 360円
品番 ホワイト DH02560 ○ DH02561 ○ DH02562 ○
オフホワイト DH0260 ○ DH0261K ○ DH0262 ○
ブラック DH0265 ○ DH0266K ○ DH0267 ○
共通項目
  • 配線ダクトを天井または壁に埋込んで取り付ける場合に使用します。
  • 壁に取り付ける場合は、ダクトカバーと組み合わせてご使用ください。
  • S・L・T・+ジョイナは直付用がそのまま使えます。

埋込用フレームの寸法図

  • 2P 15A 125V  E付
  • 配線ダクトを埋込用フレームに用いて使用する場合、本体に電源を引き込む場合に使用します。
    (フィードイン端子付)

埋込用フィードインキャップの寸法図

  • 配線ダクトを埋込用フレームに用いて使用する場合、端末を閉鎖するための部品です。

埋込用エンドキャップの寸法図

吊具

器具 【18】パイプ吊り
ハンガー
【19】パイプ吊りクロス
ハンガー
【20】パイプ吊り伸縮
ハンガー

パイプ吊りハンガーイメージ写真

パイプ吊りクロスハンガーイメージ写真

パイプ吊り伸縮ハンガーイメージ写真

463mm 希望小売
価格(税抜)
3,750円 3,750円 -
品番 ホワイト DH02580 ○ DH02581 ○ -
オフホワイト DH0280 ○ DH0281 ○ -
ブラック DH0285 ○ DH0287 ○ -
1.5mm 希望小売
価格(税抜)
6,400円 - -
品番 ホワイト DH02584 受 - -
1496mm 品番 オフホワイト DH0284 受 - -
ブラック DH0289 受 - -
355mm
~
615mm
希望小売
価格(税抜)
- - 5,300円
品番 ホワイト - - DH02582 ○
オフホワイト - - DH0282 ○
ブラック - - DH0286 ○
共通項目
  • 配線ダクトをパイプ吊りする場合に使用します。
  • パイプの長さはフランジ側で切断して短くできます。
  • ハンガーの支持間隔は標準1m・最大1.5mです。

U ボルト吊り施工タイプ、斜天井用タイプにも応じられます。

U ハンガー部のみのご注文にも応じられます。

詳しく見る

パイプ吊りハンガーの寸法図

  • 配線ダクトを、フィードインキャップやジョイナ(S・L・T・+)部でパイプ吊りする場合に使用します。
    (パイプの長さはフランジ側で切断して短くできます。)
  • ハンガーの支持間隔は標準1m・最大1.5mです。

U ボルト吊り施工タイプ

詳しく見る

パイプ吊りクロスハンガー の寸法図

  • 中間のねじをゆるめることで、全長355~615mmまで自由に調節できます。
  • ハンガーの支持間隔は標準1m・最大1.5mです。

U ボルト吊り施工タイプ、斜天井用タイプにも応じられます。

詳しく見る

パイプ吊りクロスハンガー の寸法図

後付部品

器具 【21】リーラーコンセント
1800mm
【21】リーラーコンセント
2900mm
【22】抜け止めコンセント
プラグ

リーラーコンセント1800mmイメージ写真

リーラーコンセント2900mmイメージ写真

抜け止めコンセントプラグイメージ写真

希望小売
価格(税抜)
9,000円 9,900円 1,290円
品番 ホワイト DH8550 ○
  • コンセントを手もとまで(配線ダクトから1800mm)のばせます。
DH8551 ○
  • コンセントを手もとまで(配線ダクトから2900mm)のばせます。
DH8570 ○
オフホワイト - - DH8540 ○
ブラック - - DH8530 ○
共通項目
  • 2P 15A 125V
  • 本体:セラミックホワイト
  • アース付はありません。アースが必要な場合は、ファクトライン20DH26751Wをお使いいただき、必ずアース付配線ダクトと組み合わせてください。100V配線ダクトに取り付けてもアースは取れませんのでご注意ください。(ファクトライン20DH26751Wは こちら をご覧ください。)

リーラーコンセントの寸法図

  • 2P 15A 125V
  • 抜け止めコンセントが付いたコンセントプラグです。

抜け止めコンセントプラグの寸法図

器具 【23】アース付コンセント
プラグ
【24】引掛シーリングプラグ 【25】吊りフック

アース付コンセントプラグイメージ写真

引掛シーリングプラグイメージ写真

吊りフックイメージ写真

希望小売
価格(税抜)
2,650円 1,220円 320円
品番 ホワイト DH8590 ○ DH8572 ○ DH8573 ○
オフホワイト DH8560 ○ DH8542 ○ DH8543 ○
ブラック DH8560B ○ DH8542B ○ DH8543B ○
共通項目
  • 2P 15A 125V
  • アース付コンセントプラグです。
  • 必ずアース付配線ダクトと組み合わせてください。
  • 100V配線ダクトに取り付けてもアースは取れませんのでご注意ください。

アース付コンセントプラグの寸法図

  • 2P 6A 125V
  • 引掛シーリングの付いた照明器具用プラグです。

引掛シーリングプラグの寸法図

  • 最大荷重5.0kg
  • 配線ダクトからディスプレイ・POPなどを吊り下げる場合に使用します。

吊りフックの寸法図

器具 【26】ポスタークリップ 【27】ダクトカバー 【2】スポットベース

ポスタークリップメージ写真

ダクトカバーイメージ写真

スポットベースイメージ写真

希望小売
価格(税抜)
870円 760円 2,100円
品番 ホワイト - DH02594 ○ -
オフホワイト DH8544 ○ DH0294WK ○ DH0214 ○
ブラック DH8544B ○ DH0294BK ○ DH0224 ○
共通項目
  • ポスターやビラがはさみ込めます。

ポスタークリップの寸法図

  • 配線ダクト本体の下面をふさぐためのカバーです。
  • 簡単に切断できますので、長さを自由に調節できます。

ダクトカバーの寸法図

  • 2P 15A 125V
  • スポットライト、ライティングプラグのほか、100V配線ダクトシステムの後付部品を取付けることができます。
  • アース付プラグは取り付けできません。
  • HIDランプ用器具および一部の蛍光灯用器具は使用できません。

スポットベースの寸法図

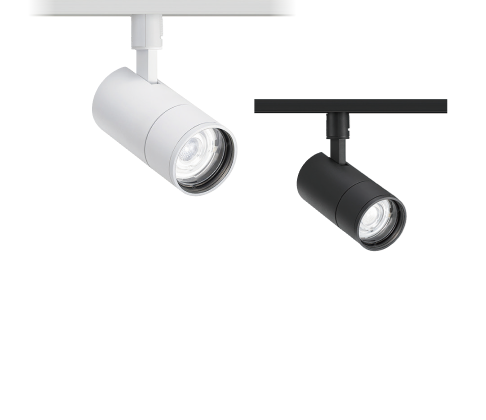

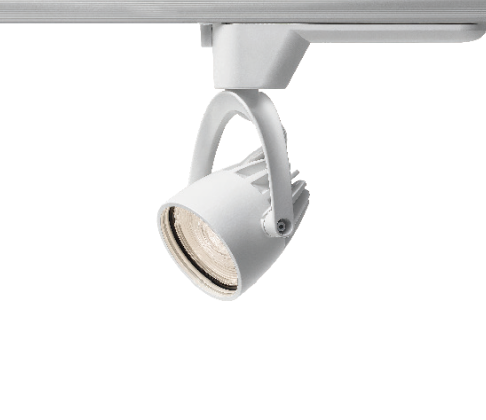

ダクトレールに取付可能な器具
