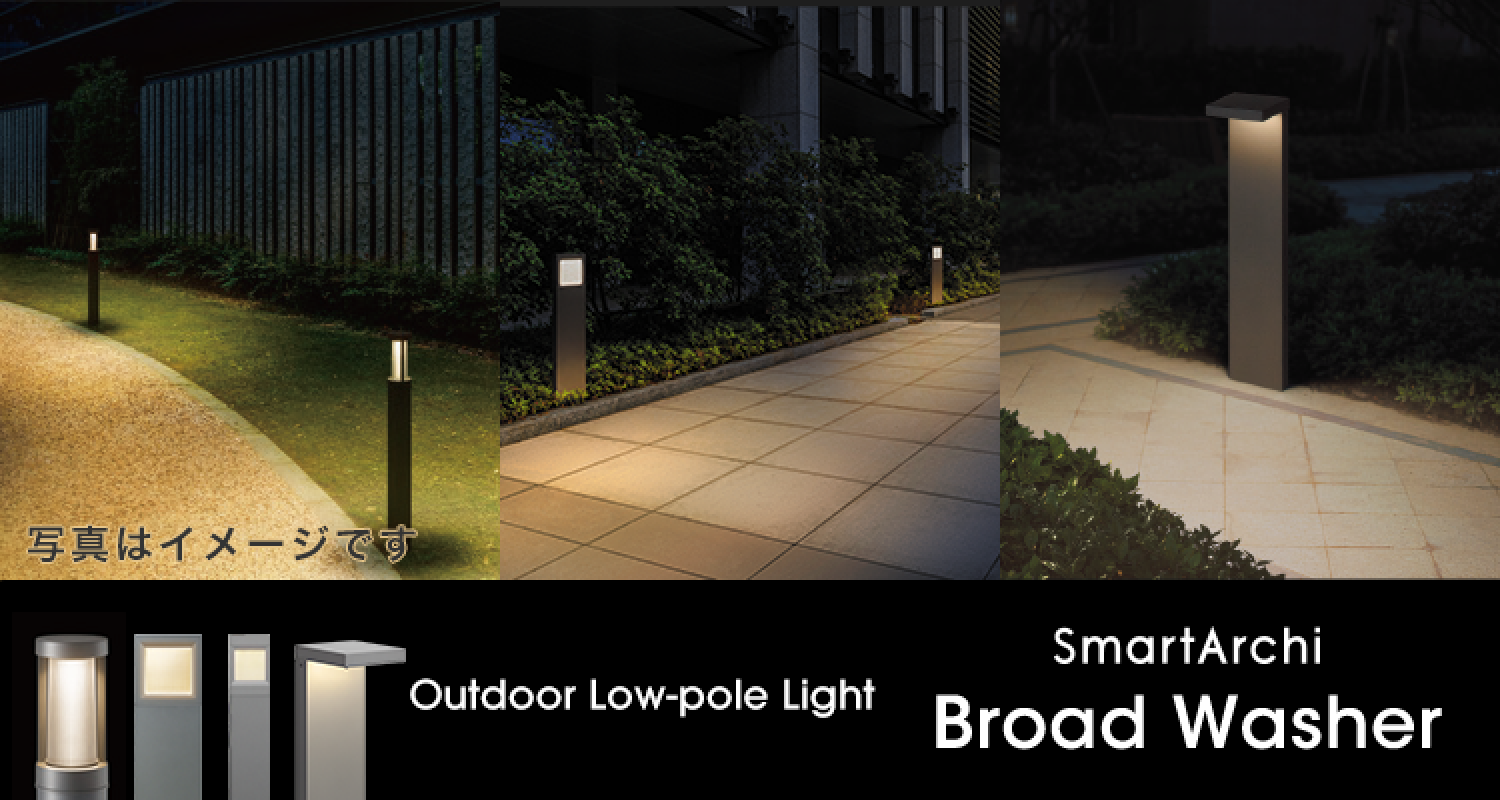

LEDガーデンライト（ローポールライト）ブロードウォッシャー
植栽や建物と通路を明るく照らすことができるLEDガーデンライトです。
導光板を用いて理想的なワイド配光を実現。街路灯の置換えとしてもおすすめです。
Broad Washerは「光害対策ガイドライン」に準拠したローポールライト・フットスタンドライトを取り揃え、「周辺環境に配慮した光」を提供します。
「ブロードウォッシャー」全周配光タイプの特長
当社独自の導光技術でローグレアによる上質な雰囲気と広配光による安心感のある光を実現しました。
-
ローポールライト
商品ラインアップを見る
-
フットスタンドライト
商品ラインアップを見る
-
マイクロプリズムによる優れた配光設計
-

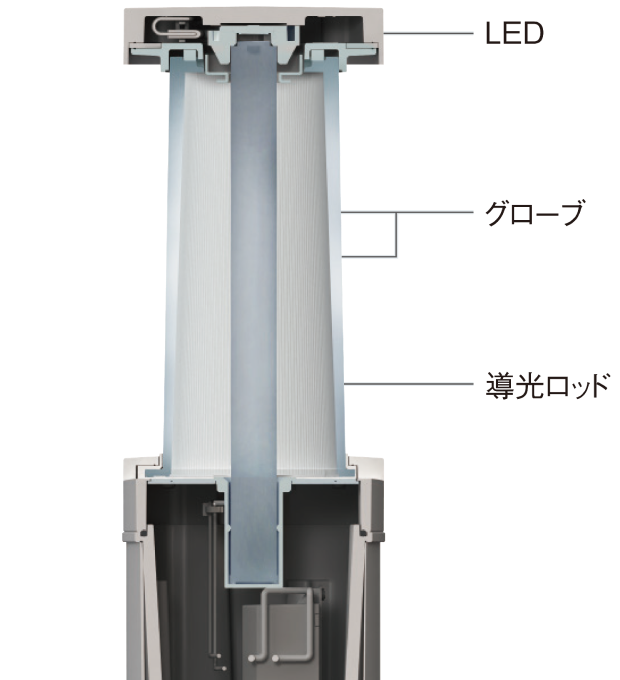

導光ロッドとグローブによるローグレアで上質な光
-
さまざまな空間に合わせやすいフォルム
上方向への光を抑え、理想的なローグレア＆広配光を実現
-
-

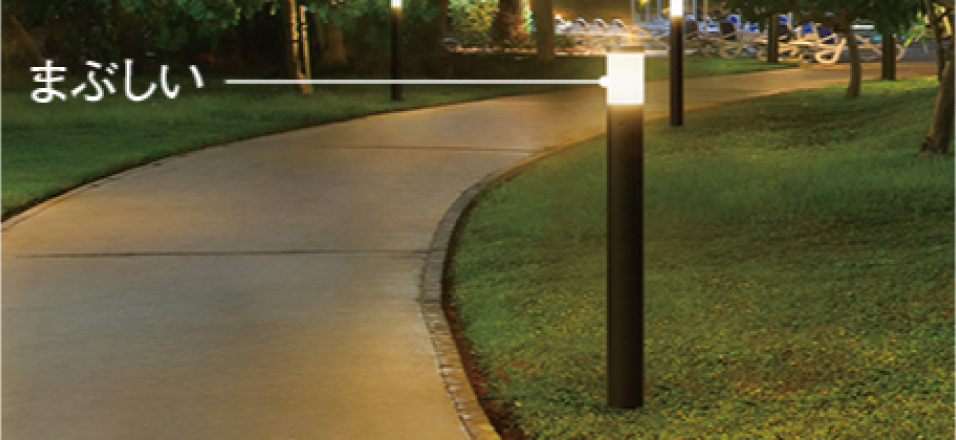

乳白グローブ器具

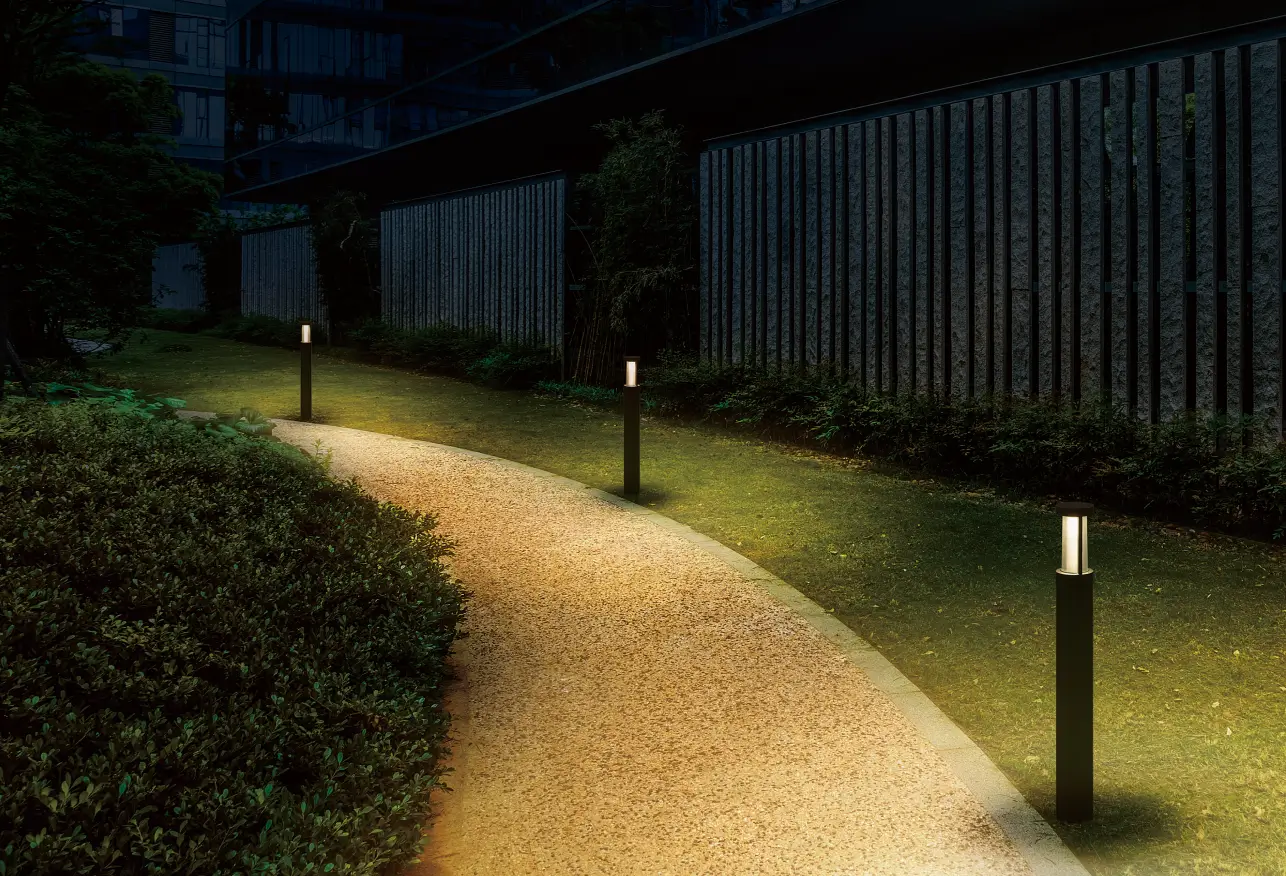

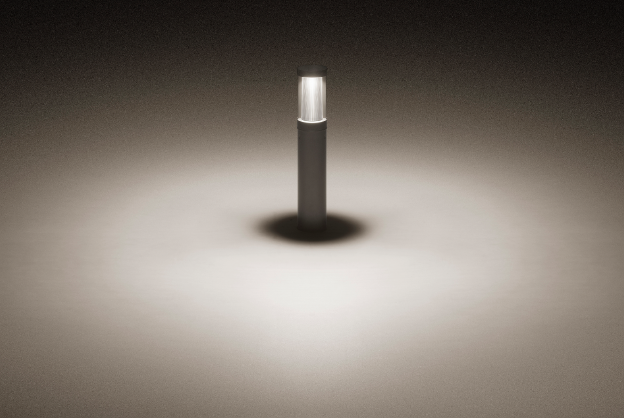

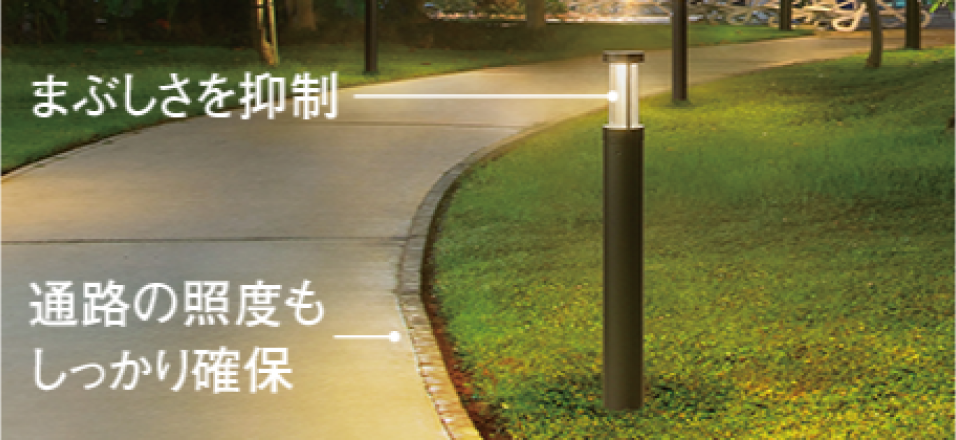

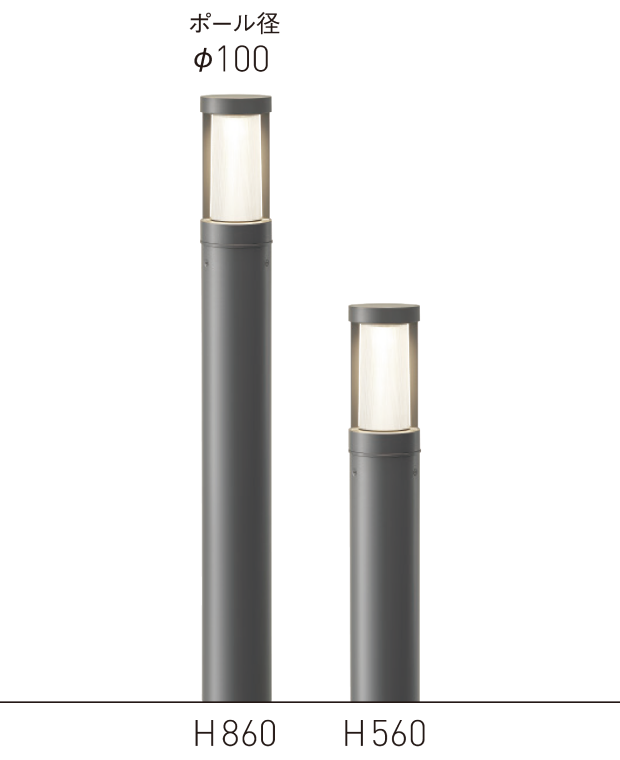

BroadWasher（ブロードウォッシャー）全周配光タイプ
導光技術による足元への配光制御により低位置照明でもしっかり照度を確保
環境省「光害対策ガイドライン」光環境類型E4に対応。上方光束比15％以下。
「ブロードウォッシャー」
片側ワイド配光タイプ・両側ワイド配光タイプの特長
薄型フォルムでローグレア&超ワイド配光を実現する新スタイルのシリーズです。
導光板を用いて理想的なワイド配光で、上質な光と明るさを両立させた空間を演出します。
-
ローポールライト
商品ラインアップを見る
-
フットスタンドライト
商品ラインアップを見る
-
フットライト
商品ラインアップを見る
場所によって使い分けができる片側ワイド配光・両側ワイド配光の2タイプをご用意
-

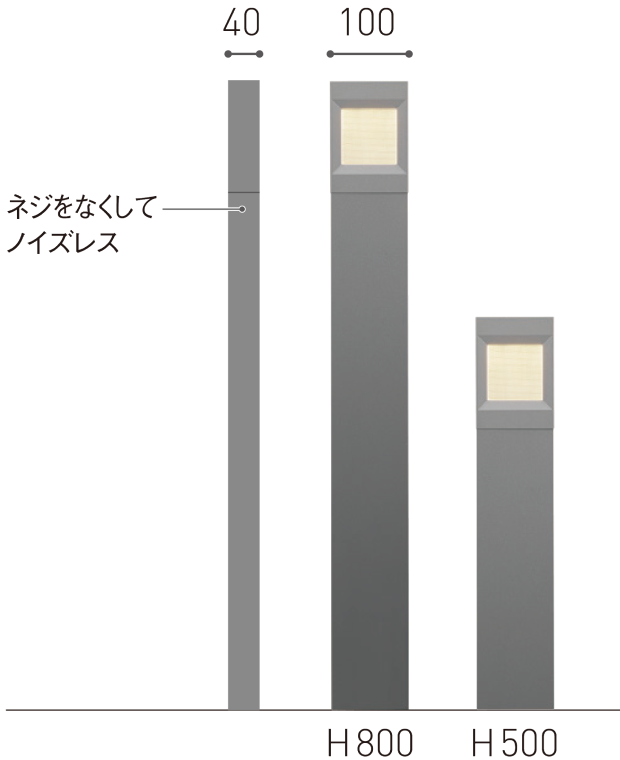

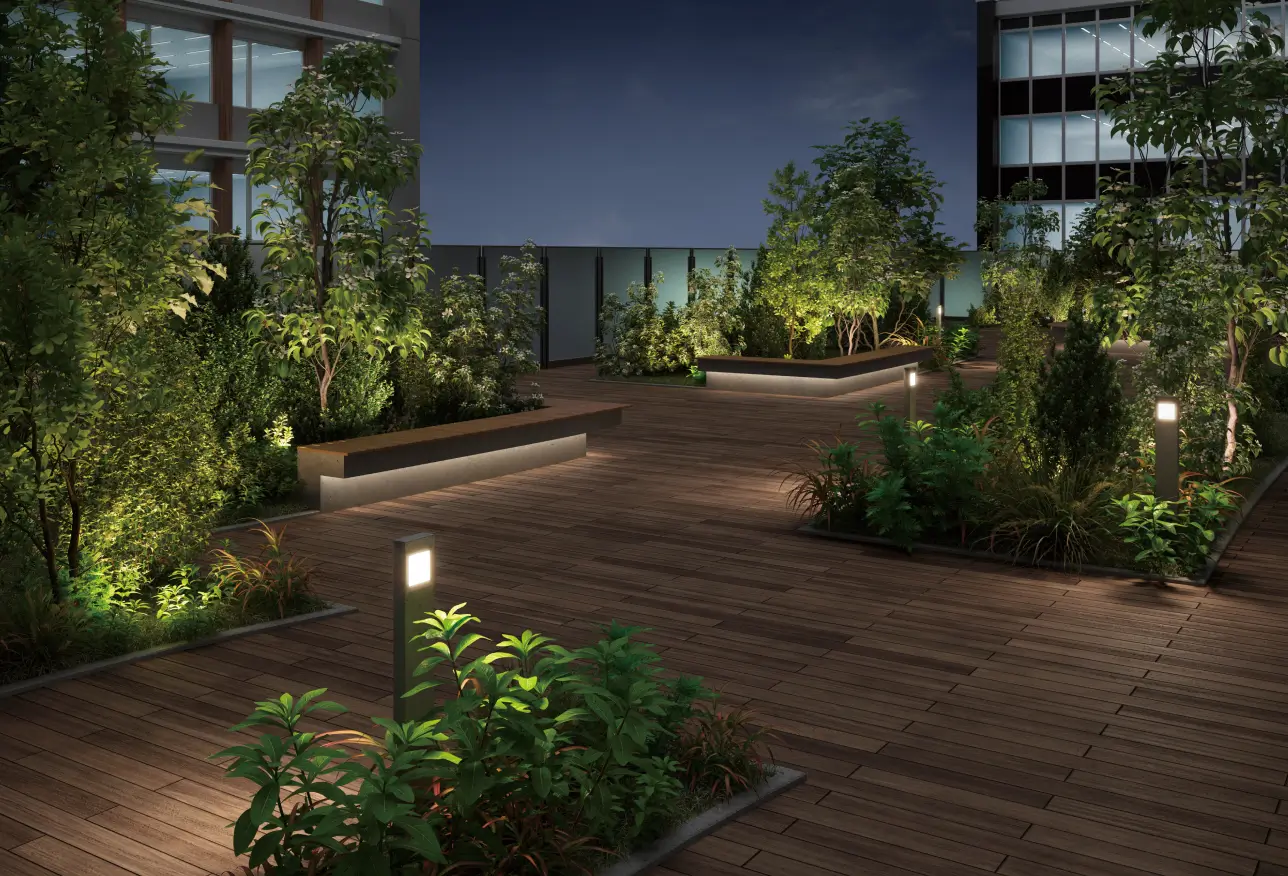

片側ワイド配光タイプ
通路などを照らす場合に。
-

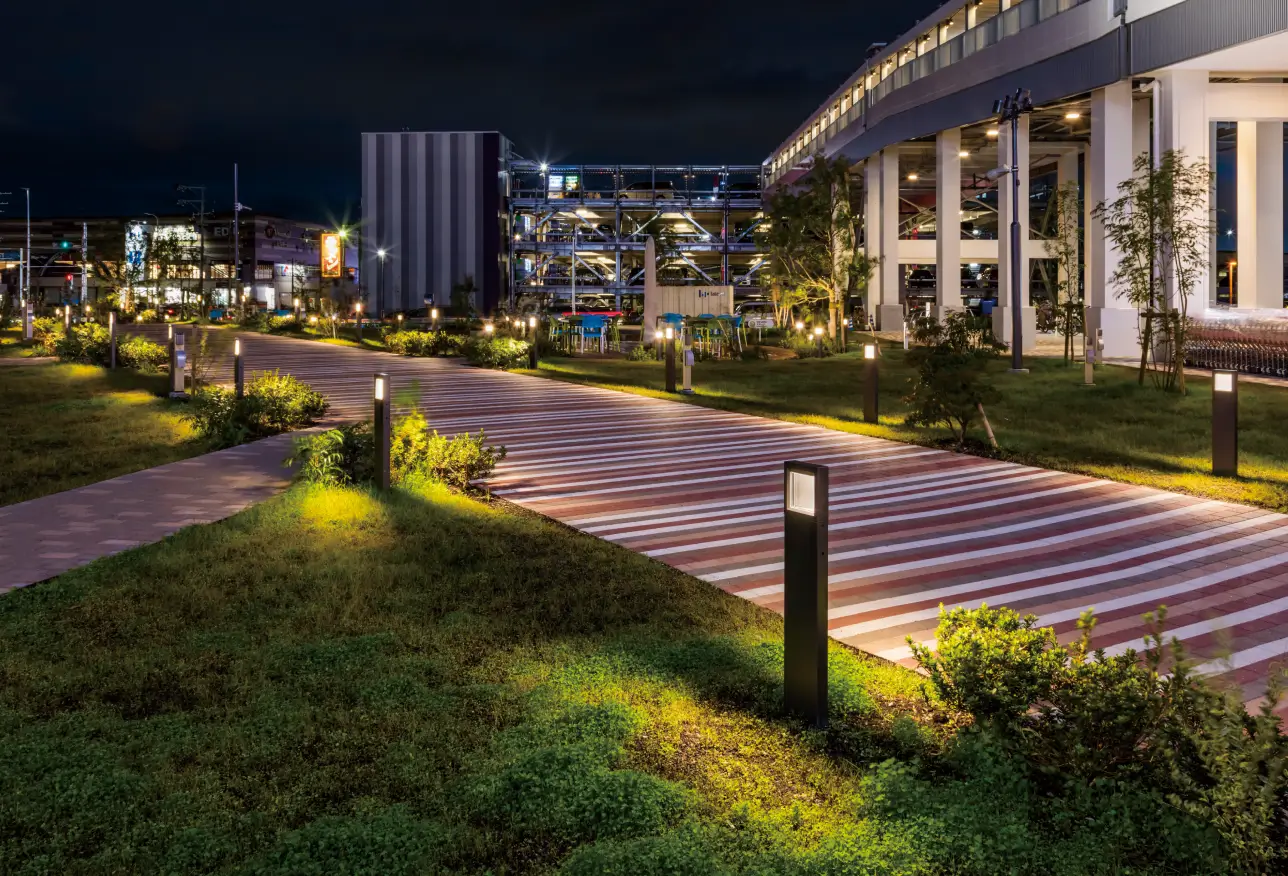

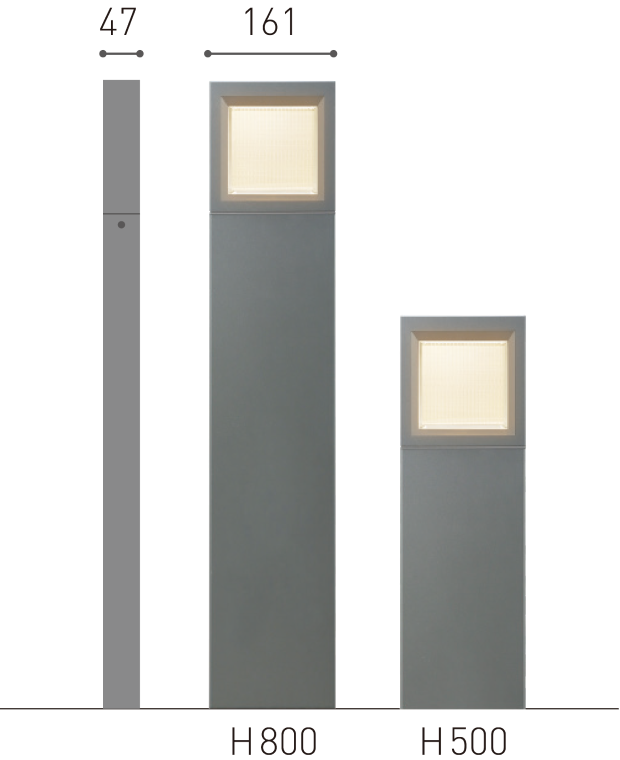

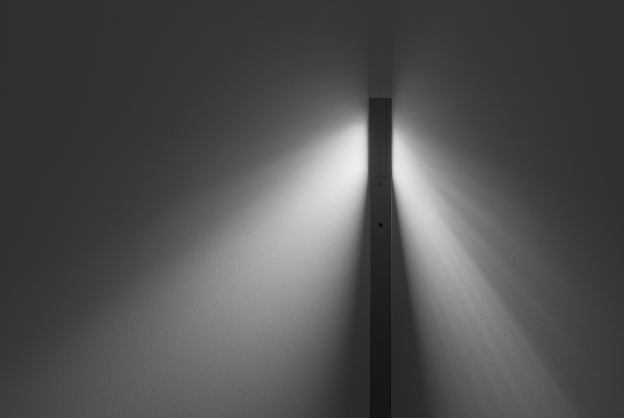

両側ワイド配光タイプ
植栽や建物と通路などの両方を照らす場合に。
※前面と背面への配光は異なります。
輝度比較（灯具正面より）
一般的な器具に比べ、灯具の発光輝度を抑え、ワイド配光を実現。
適切な明るさを確保できます。
-
YYY80582 LE1 -
ローポールライト
XYT2014
-
まぶしさを抑えた上質な光と明るさを両立させた空間を演出
フットスタンドライトとフットライトを同じ高さで配置することで光がつながり、一体感を演出。
-
景観に溶け込むデザイン
導光板による優れた配光設計と信頼性の高い防水性能
-
導光板
約5000個のマイクロレンズにより
理想的なローグレア＆ワイド配光を実現

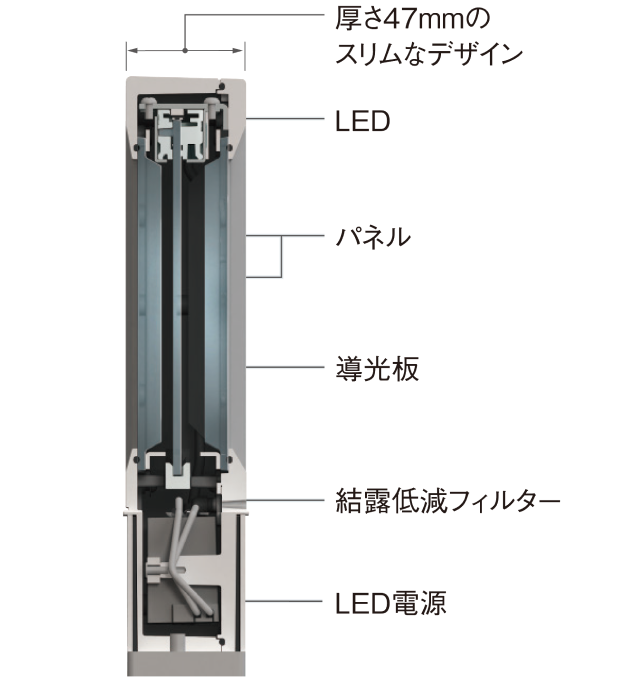

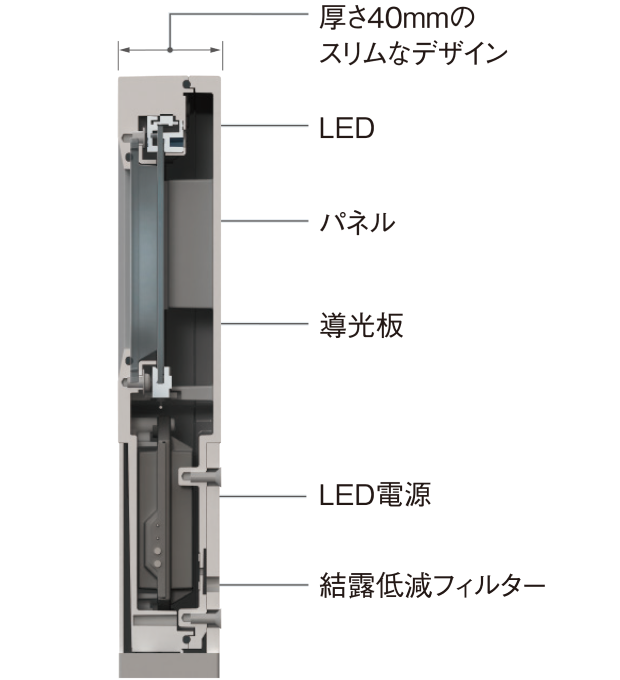

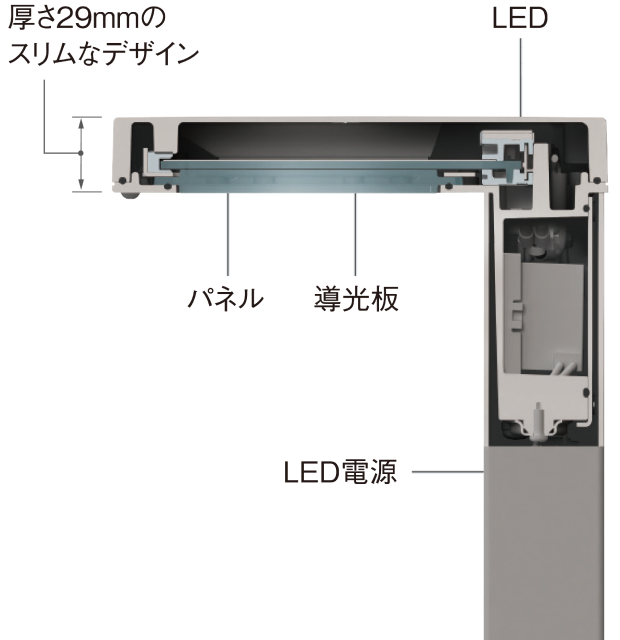

- 断面図
- 拡大イメージ
ワイドに広がるので少ない器具数を実現。
上方向への光の広がりを抑えまぶしさに配慮。
-
低位置照明で街路灯と同等の照度要件をクリア
導光板技術による超ワイド配光により、器具ピッチを広げ街路灯同等の明るさを確保。
環境省「光害対策ガイドライン」光環境類型E3に対応。上方光束比5.0％以下。

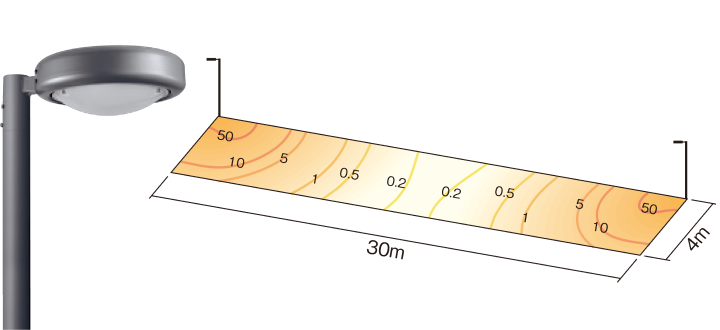

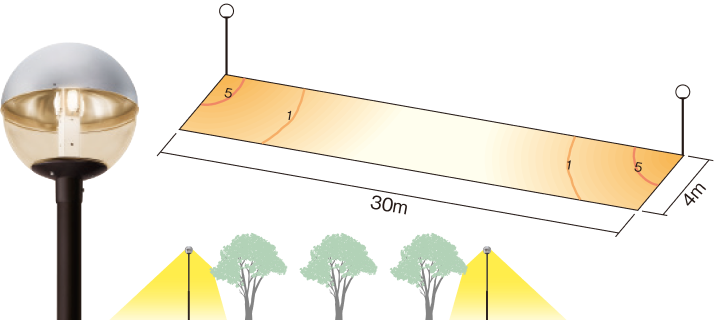

| 街路灯 |

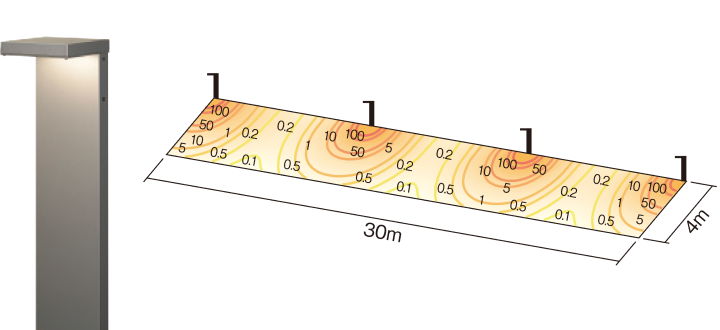

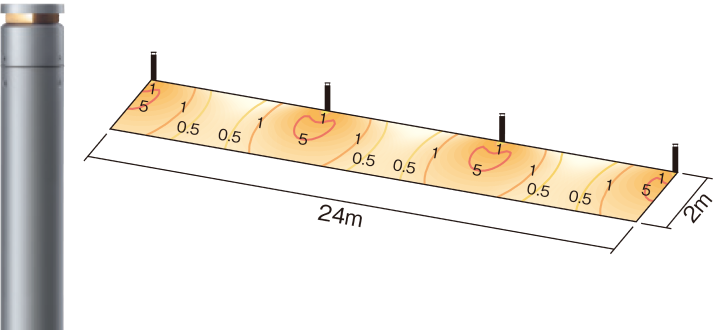

ブロードウォッシャー・ローポールライト | |
|---|---|---|

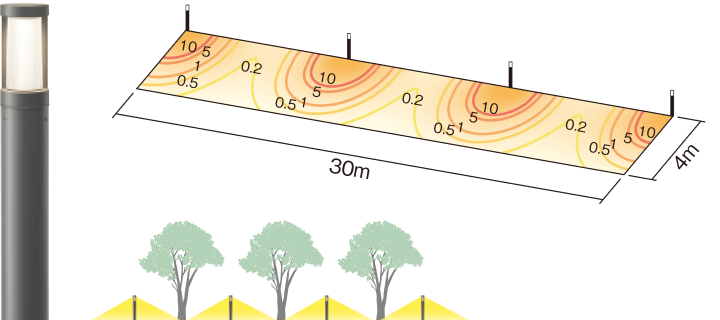

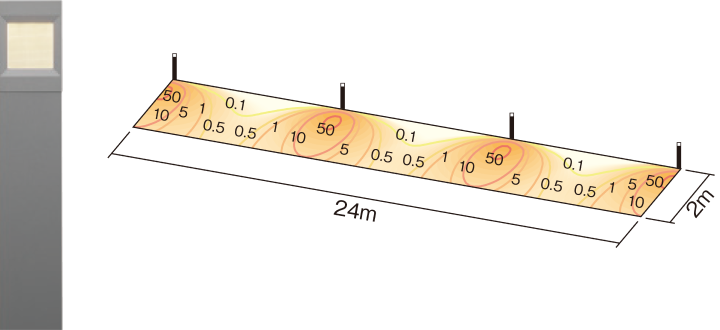

| 水平面照度分布図 （単位：lx） |
|
|
| 平均水平面照度 | 3.69 lx |
6.0 lx ※1
照度要件 5lx |
| 設置台数 | 2台 | 4台 |
| 合計金額 | 780,000円 ※2 |
369,600円 ※3
ダウン |
- 1 JIS Z9110および「道路の移動等円滑化整備ガイドライン」における水平面照度
- 2（モールライトXY7667T LE9＋トクポールXDYD2663A）×2
- 3 YYY80584×4
照度要件と器具設置条件
| 照度 | 器具タイプ | 幅員 | 取付間隔 | 照度要件引用元 |
|---|---|---|---|---|
| 10 lx | 片側ワイド配光高Wタイプ | 4m | 5m | 歩行者等の交通量が少ない商業地域※4 |
| 5 lx | 片側ワイド配光高Wタイプ | 4m | 10m | 歩行者等の交通量が少ない住宅地域※4 |
| 片側ワイド配光低Wタイプ 両面ワイド配光高Wタイプ |
2m | 5m | ||
| 3 lx | 片側ワイド配光低Wタイプ 両面ワイド配光高Wタイプ |
2m | 10m | 防犯優良マンション標準認定基準（通路）※5 |
- 4 道路の移動等円滑化整備ガイドライン
- 5「防犯優良マンション標準認定基準」第2-1-（1）⑧

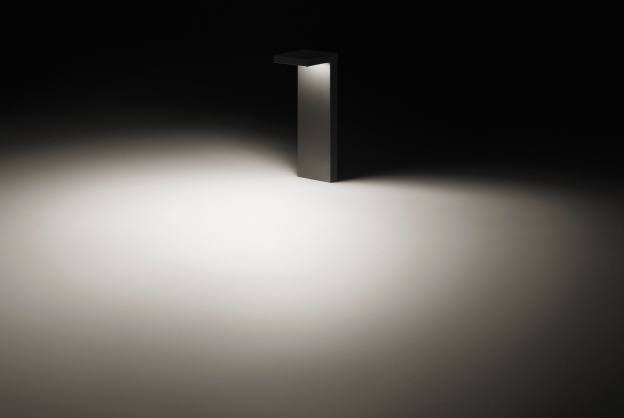

「ブロードウォッシャー」下方ワイド配光タイプの特長
導光板を用いた超ワイド配光の下方ワイド配光タイプ。
-
ローポールライト
商品ラインアップを見る
-
フットスタンドライト
商品ラインアップを見る

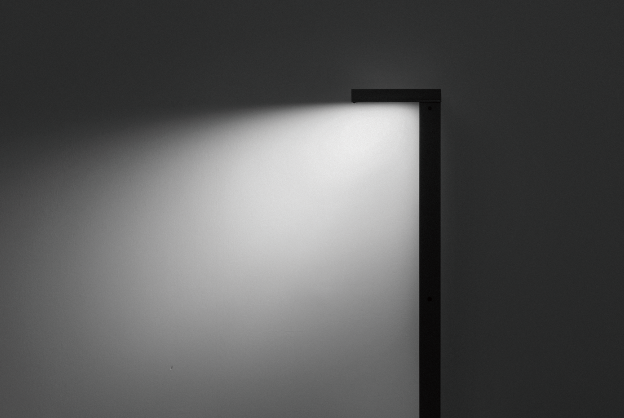

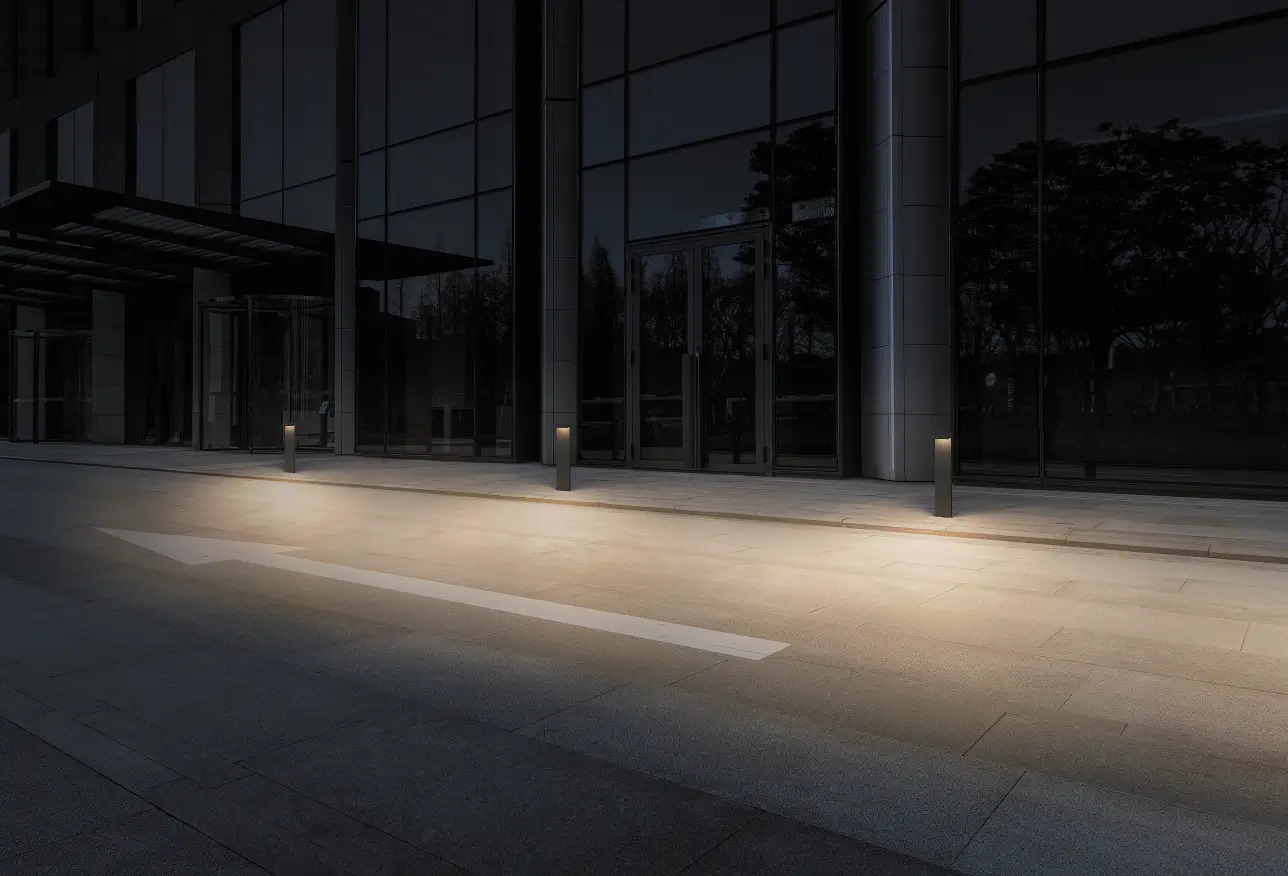

下方ワイド配光で落ち着いた雰囲気と明るさを両立

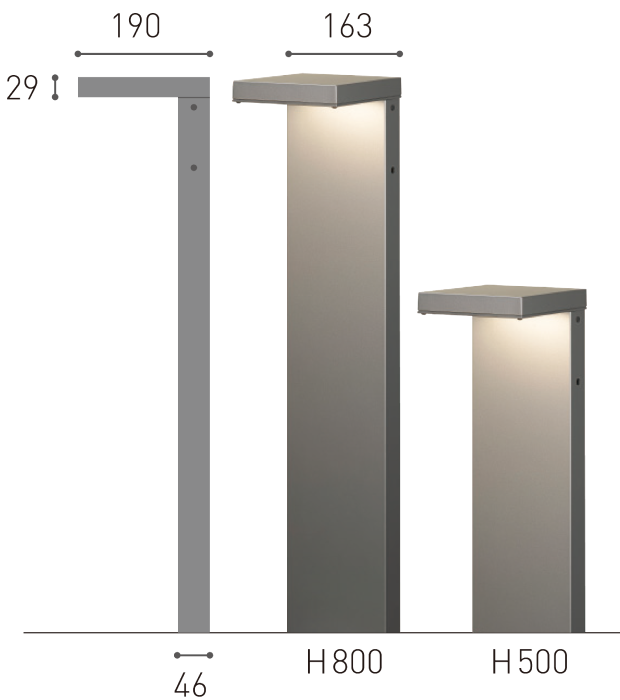

導光板技術により超ワイド配光と薄型デザインを両立
-
広島JPビルディング
ワイド配光なので少ない設置台数でも適切な明るさを確保
環境省「光害対策ガイドライン」光環境類型E1に対応。上方光束比0.0％以下。
| 街路灯 |

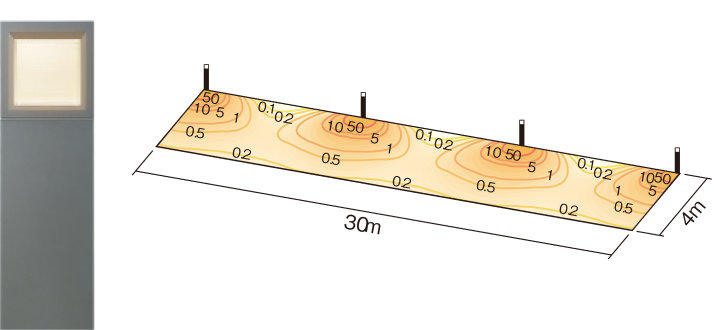

Broad Washer 下方ワイド配光タイプ | |
|---|---|---|
| 水平面照度分布図 （単位：lx） |
|
|
| 平均水平面照度 | 8.4 lx |
8.0 lx
ほぼ同等 |
| 設置台数 | 2台 | 4台 |
| 合計金額 | 627,000円※1 |
464,000円※2
ダウン |
- 1（NNY22106Z LE9＋DYDX2018＋DYDX2309H）×2
- 2 YYY87784 LE1×4
環境省「光害対策ガイドライン」光環境類型E1に対応。上方光束比0.0％以下。
光害（ひかりがい）対策ガイドライン
-
-
光害を抑制しながら夜間の安全性を確保し、景観を演出する「周辺環境に配慮した光」が求められています。
ブロードウォッシャーの「ローポールライト」「フットスタンドライト」は、全ラインアップを適合した商品です。光害の詳細を見る
