屋外照明用ポール 街路灯リニューアル用ポール「QQポール」
特長

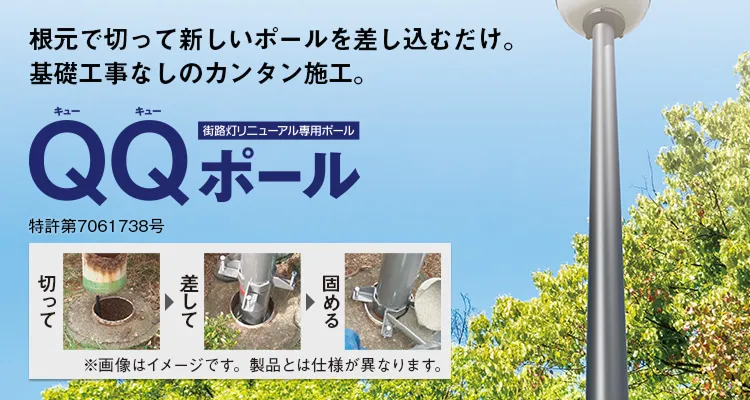

既設ポールを根元で切って新しいポールを差し込み、固めるだけの街路灯リニューアル専用ポールが新登場！
大がかりな基礎工事のやり換えが不要!!
短工期・少廃材でリニューアルが可能。
- 作業時間は当社調べによる目安です。
東京都建設局の「新技術情報データベース」に登録されています。
-
-
東京都建設局では、コスト縮減など、効率的・効果的な施工の実現を図るため、⺠間等で開発された優れた新技術の情報を組織として共有し、東京都建設局が施工する工事に積極的に活用することとして、「新技術評価選定取扱要領」を策定。効果が期待できるものを選定し、「新技術情報データベース」としてとりまとめ、情報提供しています。
パナソニックのQQポールは、2020年に選定されました。
販売士の説明動画で特長を確認する
劣化したポールの放置は非常に危険です！
照明器具をLEDへリニューアルする場合は合わせてポールの点検・交換もご検討ください。
外観の劣化が見られるポールはもちろん、傾きや亀裂などがある場合は内部の劣化が考えられますので、早期の交換をおすすめします。
ポールの傾き
開口部のサビ
内側のサビ
- 詳しくは、一般社団法人 日本照明工業会「鋼製照明用ポール 点検・診断のおすすめ」に基づいて診断ください。
導入前の点検
既存のポールの強度を十分チェックした上でご採用ください。
QQポールを使用する前にこのチェックリストを確認してください。10の項目がすべてOK（Yes）であることが必要です。
ポールの強度をチェックする
QQポールの構成
既設ポールに幅広く対応できるラインアップ 既設角型ポールにも対応（※加工品）
LED街路灯【電源内蔵型】対応のQQポール
ミディアムグレーメタリック
コーヒーブラウン
| QQポール φ89.1 | ||||||
|---|---|---|---|---|---|---|
| ポール形状 | 既設丸型ポール | 既設角型ポール | ||||
| 既設ポール径 φ114.3 |
既設ポール径 φ139.8 |
既設ポール径 φ165.2 |
既設ポール径 □125 |
既設ポール径 □150 |
||
| 高さ | 4.5m |   |
|
|
※加工品 |
※加工品 |
| 3.5m | |
|
|
※加工品 |
※加工品 |
|
LED街路灯【電源別置型】対応のQQポール
ミディアムグレーメタリック コーヒーブラウン
| QQポール φ114.3 | ||||
|---|---|---|---|---|
| ポール形状 | 既設丸型ポール | 既設角型ポール | ||
| 既設ポール径 φ139.8 |
既設ポール径 φ165.2 |
既設ポール径 □150 |
||
| 高さ | 4.5m | |
|
※加工品 |
| 3.5m | |
|
※加工品 |
|
Φ89.1 ミディアムグレーメタリックが工場在庫品になりました
組立ポールXDYD2470H、 組立ポールXDYD2471H、 組立ポールXDYD2472H、 組立ポールXDYD2370H、 組立ポールXDYD2371H、 組立ポールXDYD2372H
【ご注意ください!】LED街路灯【電源別置型】の電源ユニットはφ89.1のQQポールには収納できません。
LED街路灯【電源内蔵型】はφ89.1、【電源別置型】はφ114.3をお選びください。
施工手順
動画で手順を確認する
イラストと写真で手順を確認する
-
開始
-

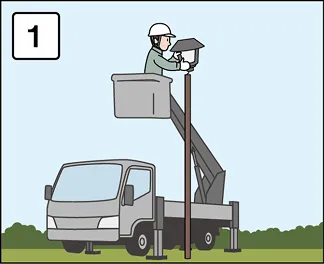

古い灯具の取り外し
-

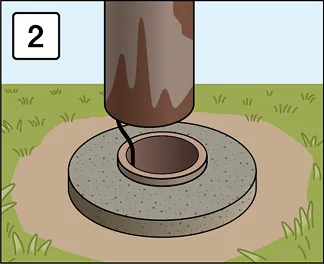

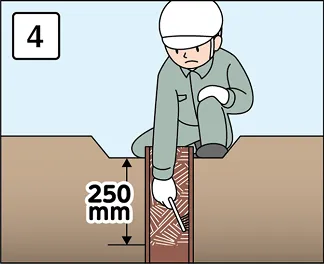

ポールを切断
-
水や砂などがあれば除去
-
金ブラシなどで磨く
-

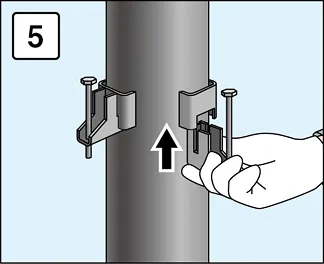

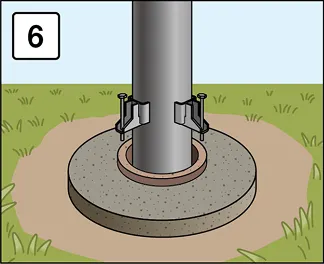

QQポールを挿入
-

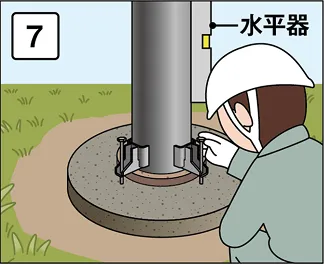

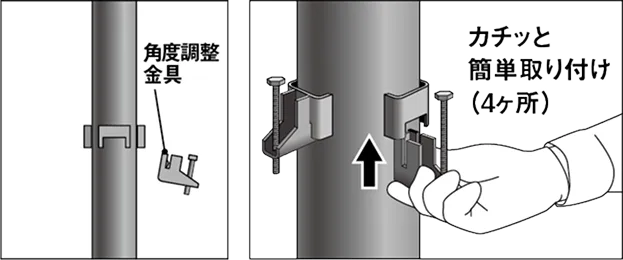

ポールの垂直調整
-

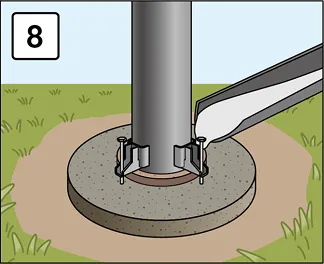

速硬（そっこう）性モルタル充填
-

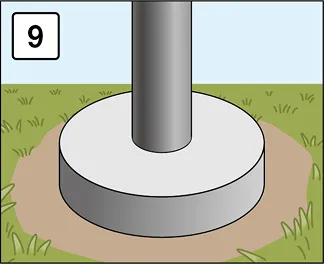

根巻コンクリート製作
-

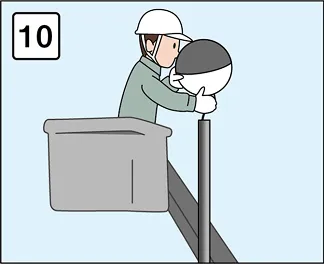

新規LED灯具に交換
-

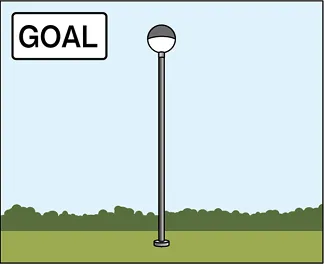

完成!!
-
これまで既設のポールが錆びている場合の施工はNGでしたが、肉厚が変わらなければ錆があっても施工はOKである見解が出ました。
詳細は「錆発生ポールへの施工検証について」の見解書をご覧ください。
納入事例
新宿スポーツセンター
Before
After

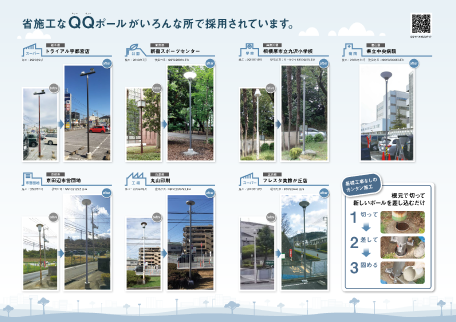

QQポール納入事例集
