  • クリーンな自然エネルギーで環境に配慮したあかりを実現。【日中は発電】
  • 災害時には停電による消灯の心配のない安心のあかりに。

※写真はイメージです。

太陽光(ソーラー)と風力(風車)の2つの自然エネルギーで発電しLED照明を点灯する、パナソニックのLED街路灯です。電源工事不要で建柱するだけで使用でき、2つの発電で安定した充電を確保します。CO2排出ゼロのクリーンエネルギーで、終夜点灯を実現します。

商用電源併用型のソーラーウインドをご使用中の皆様へ 電気事業法の改正に伴い、2023年3月20日より小規模事業用電気工作物の基礎情報の届出が義務化されました。■当社該当商品品番・YKX40813・YKX40808・YKX40863・YKX40847LE7・YKX40847KLE7・YKX40858・YKX40846LE7・YKX40846KLE7 電気事業法の改正については詳しくはこちら

  • 風力を電気に変換(風力発電機)→太陽光を電気に変換(太陽電池)→電気を蓄える(シール鉛蓄電池)→高輝度で灯す(LED) ※ソーラーウインドライトのみ。
  • 太陽電池と風力発電※1で安定した充電を確保

    日照の少ない日は風力発電機が充電を補完。太陽光のみの場合より安定した充電が可能です。

    強風時には風車の回転数を低く抑える安全機構付※1

    風車は比較的騒音が少なく、強風時には回転数を抑える機構を搭載。安全性を高めています。

    ※1 ソーラーウインドライトのみ

    省施工・短工期

    商用電源が不要なので、配線(電柱・架線配線)工事、電線埋設工事の必要がなく、経済的に設置でき、商用電源が届かない場所にも適しています。もちろん電力料金も不要です。

小電力で、終夜点灯(最大14時間)が可能

FDL18形コンパクト形蛍光灯1灯

灯具品番:YFX11287P(2011年生産終了品)

水平面照度分布図

消費電力 20W
100Ah×2タイプ 10時間
100Ah×1タイプ 5時間

LED1個(6.4Wタイプ)

灯具品番:NNY22011K

水平面照度分布図

消費電力 6.4W
点灯時間 終夜点灯(最大14時間)

ソーラーウインドライトの仕様

制御回路

  • 方式...マイコン方式
  • 点滅方式…日没照度検出後点灯、タイマー作動により消灯 手動点灯:手動点灯可能(点検用)
  • 【独立電源型】タイマー機能…0~14時間1時間ステップで変更可能/保護機能…過放電・過充電防止機能付/表示…充電中、負荷出力中、過放電状態
  • 保護機能…過放電・過充電防止機能付
  • 表示…充電中、負荷出力中(蓄電池)、過放電状態
  1. 設置地域により、設定可能な点灯時間が異なります。設定可能な時間については承認図をご覧ください。

太陽電池

  • 種類…単結晶シリコン太陽電池/前面パネル…強化ガラス/最大出力…92W×2(太陽電池パネル2枚タイプ) 92W×1(太陽電池パネル1枚タイプ)
  1. 太陽電池パネルは必ず真南側を向け、日中、日陰にならない場所に設置してください。太陽電池パネルの方向は360度回転調整可能です。

蓄電池

  • 種類…シール鉛蓄電池/容量…12V 60Ah×2(太陽電池パネル2枚タイプ)/12V 60Ah×1(太陽電池パネル1枚タイプ)/補液…不要

ソーラーウインドライトの定格

風力発電機

  • 定格出力:72W
  • 定格風速:10m/sec/運転開始風速:2m/sec
  • 耐風速:60m/sec/翼直径:0.91m

セーブ点灯機能

限られた電力を有効利用し、終夜点灯を実現

日没から一定時間はフル点灯、その後、日の出(日没から最大14時間)までは明るさを抑えたセーブ点灯に切り替えできます。限られた電力を必要な時間帯に多く使うことで、終夜点灯しながら、より明るい照明が実現できます。

セーブ点灯への切替え時間、または消灯時間をタイマー設定で変更することができます。

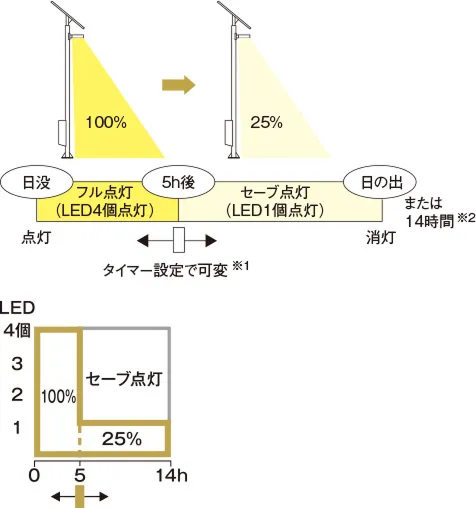

LED4個 セーブ点灯への切り替えイメージ
  • ソーラーウインドライトXYSW42UB54T
  • ソーラーライトXYSL42UB54T
  • ソーラーライトXYSL42PB54TLE7
LED2個 セーブ点灯への切り替えイメージ
  • ソーラーウインドライトXYSW41UB52T
  • ソーラーライトXYSL41UB52Z
  • ソーラーライトXYSL41PB52ZLE7
  1. 設置地域により、蓄電池でフル点灯可能な時間が異なります。設置地域の点灯可能な時間以内で設定ください。
    詳細については承認図をご覧ください。
  2. 設置地域により、LED1個を14時間点灯できない地域があります。その場合は、必ずすべてのLEDをタイマー設定で運用ください。
    点灯可能な時間については、承認図をご覧ください。

[日没検知機能]

太陽電池の出力電圧が一定値以下になると日没と検知し、自動点灯します。

[点灯開始照度設定機能]

任意の周囲照度で点灯させたい場合、スイッチ操作により点灯開始照度を設定することができます。また、複数台設置した場合の点灯開始時間のズレを少なくすることができます。(設定できる照度範囲には制限があります。詳しくは承認図をご確認ください)

[過充電防止機能]

蓄電池の充電状況に合わせて適切に充電を制御することにより、過充電による蓄電池の劣化を抑制します。

[過放電防止機能]

蓄電池の電圧が一定値以下になると放電を停止し、過放電による蓄電池の短寿命を防ぎます。

[タイマー消灯機能]

タイマー設定により点灯可能時間内で自動的に消灯することができます。

商品ラインアップ

商品一覧

  • ソーラーウインドライトの画像

ソーラーウインドライト(ソーラーウインド街路灯)

太陽光電池パネル2枚タイプ

太陽光電池パネル1枚タイプ

太陽電池パネル2枚タイプ

  • ソーラーウインドライト太陽電池パネル2枚タイプLED4個の商品イメージ画像
  • LED4個
    昼白色
    5000K
    Ra70

    独立電源型

    ソーラーウインドライト

    XYSW42UB54T受S

    • LED4個
    • 重 213.3 kg

    灯具:NNY22014KS

    (3400 lm・25.6W・132.8 lm/W)

    • 蓄電池ボックス:YKX40647KS
    • 風力発電機:YKX40010ZS
    • 太陽電池パネル:YKX40542S
    • 太陽電池パネル取付台:YKX40547S
    • 上ポール:YDX5117HNS
    • 下ポール:YDX5112HNS
    • 蓄電池:YKX40760×2S
    LED4個
    昼白色
    5000K
    Ra70
    点灯パターン LED4個の点灯パターンの図
    共通項目 【仕様】
    蓄電池容量:5日間点灯分(フル充電時)

  • ソーラーウインドライト太陽電池パネル2枚タイプLED2個の商品イメージ画像
  • LED2個
    昼白色
    5000K
    Ra70

    独立電源型

    ソーラーウインドライト

    XYSW42UB52T受S

    • LED2個
    • 重 212.8 kg

    灯具:NNY22012KS

    (1695 lm・12.8W・132.4 lm/W)

    • 蓄電池ボックス:YKX40647KS
    • 風力発電機:YKX40010ZS
    • 太陽電池パネル:YKX40542S
    • 太陽電池パネル取付台:YKX40547S
    • 上ポール:YDX5117HNS
    • 下ポール:YDX5112HNS
    • 蓄電池:YKX40760×2S
    LED2個
    昼白色
    5000K
    Ra70
    点灯パターン LED2個の点灯パターンの図
    共通項目 【仕様】
    蓄電池容量:5日間点灯分(フル充電時)

  • ソーラーウインドライト太陽電池パネル2枚タイプLED1個の商品イメージ画像
  • LED1個
    昼白色
    5000K
    Ra70

    独立電源型

    ソーラーウインドライト

    XYSW42UB41T受S

    • LED1個
    • 重 212.7kg

    灯具:NNY22011KS

    (785 lm・6.4W・122.6 lm/W)

    • 蓄電池ボックス:YKX40647KS
    • 風力発電機:YKX40010ZS
    • 太陽電池パネル:YKX40542S
    • 太陽電池パネル取付台:YKX40547S
    • 上ポール:YDX5117HNS
    • 下ポール:YDX5112HNS
    • 蓄電池:YKX40760×2S
    LED1個
    昼白色
    5000K
    Ra70
    点灯パターン LED2個の点灯パターンの図
    共通項目 【仕様】
    蓄電池容量:5日間点灯分(フル充電時)

太陽電池パネル1枚タイプ

  • ソーラーウインドライト太陽電池パネル1枚タイプLED2個の商品イメージ画像
  • LED2個
    昼白色
    5000K
    Ra70

    独立電源型

    ソーラーウインドライト

    XYSW41UB52T受S

    • LED2個
    • 重158.4 kg

    灯具:NNY22012KS

    (1695 lm・12.8W・132.4 lm/W)

    • 蓄電池ボックス:YKX40646KS
    • 風力発電機:YKX40010ZS
    • 太陽電池パネル:YKX40541S
    • 太陽電池パネル取付台:YKX40546S
    • 上ポール:YDX5116HNS
    • 下ポール:YDX5111HNS
    • 蓄電池:YKX40760S
    LED2個
    昼白色
    5000K
    Ra70
    点灯パターン LED2個の点灯パターンの図
    共通項目 【仕様】
    蓄電池容量:4日間点灯分(フル充電時)

  • ソーラーウインドライト太陽電池パネル1枚タイプLED1個の商品イメージ画像
  • LED1個
    昼白色
    5000K
    Ra70

    独立電源型

    ソーラーウインドライト

    XYSW41UB41T受S

    • LED1個
    • 重 158.3kg

    灯具:NNY22011KS

    (785 lm・6.4W・122.6 lm/W)

    • 蓄電池ボックス:YKX40646KS
    • 風力発電機:YKX40010ZS
    • 太陽電池パネル:YKX40541S
    • 太陽電池パネル取付台:YKX40546S
    • 上ポール:YDX5116HNS
    • 下ポール:YDX5111HNS
    • 蓄電池:YKX40760S
    LED1個
    昼白色
    5000K
    Ra70
    点灯パターン LED1個の点灯パターンの図
    共通項目 【仕様】
    蓄電池容量:5日間点灯分(フル充電時)

仕様

防雨型(灯具のみ)ベース式ポールワイド配光上方光束比 0

【仕様】

  • LED内蔵・電源ユニット内蔵
  • 灯具:本体:アルミ(ミディアムグレーメタリック)
  • 灯具:パネル:アクリル
  • 太陽電池パネル:亜鉛鋼板(ミディアムグレーメタリック)
  • 蓄電池ボックス:亜鉛鋼板(ミディアムグレーメタリック)
  • ポール:鋼管(溶融亜鉛メッキ後ミディアムグレーメタリック塗装)
  • 耐風速60m/sec仕様
  • 保護等級:IP23(灯具のみ)
  • 光束維持時間60000時間(光束維持率70%)

【備考】

  • 適合アンカーフレーム:DYDX2925(ポール用)(別売)
  • 納期および価格については、お取引先にお問い合わせください。

【注意事項】

  • 調光はできません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

寸法図

太陽光電池パネル2枚タイプ

■ソーラー電源部寸法図

■灯具寸法図

LED4個、2個の場合

LED4個、2個の灯具寸法図

LED1個の場合

LED1個の灯具寸法図
太陽光電池パネル1枚タイプ

■ソーラー電源部寸法図

■灯具寸法図

LED4個、2個の場合

LED4個、2個の灯具寸法図

LED1個の場合

LED1個の灯具寸法図

点検・交換の推奨時期について

  • 交換の推奨時期:10年
  • 点検について:自主点検は1年に1回、専門家による点検は3年に1回
