ソーラー照明 パネル分離型【DC出力】

閉じる

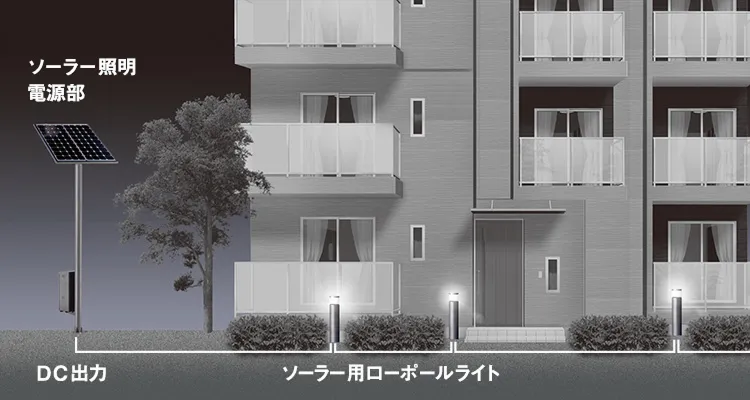

ソーラーパネル分離型【DC出力】の照明器具接続イメージ図

離れた場所の照明器具をソーラー発電で蓄えた電力によって点灯するパナソニックの照明システムです。ソーラー電源部から専用ローポールライトへの電源供給をDC出力で行うタイプです。太陽光発電によるクリーンな電気エネルギーで、環境保全(エコ)活動にも貢献します。

電源部とローポールライトを分離して接続可能

DC出力のソーラーパネルとローポールライトの商品画像

ソーラー(電源部)と照明を分離したいというニーズにお応えします。離れたところの照明器具をソーラーで蓄えた電力によって点灯。

照明器具には専用のローポールライトをご用意しています。

商用電源の引込工事は不要でお使いいただけます。
ただしソーラー(電源部)とローポールライトの接続(電気工事)は必要です。

ソーラーパネルや蓄電池の数の違い

鉛蓄電池について

鉛蓄電池のソーラーパネル2枚タイプの商品画像
鉛蓄電池のソーラーパネル1枚タイプの商品画像

ソーラーパネル数が多くなると、発電量が違うため、点灯できるLED明るさが異なってきます。

ソーラーパネル2枚タイプと1枚タイプがあり、2枚タイプはLEDは最大4つ、1枚タイプは1つのみとなります。
必要な明るさに合わせてお選びください。

ソーラーパネル数の違いによる発電量の変化

ソーラーパネル1枚

LEDは1個タイプ、100%点灯で14時間点灯可能。
※標準的な日照を元に算出。設置地域により設定可能な点灯時間は異なります

ソーラーパネル2枚

LEDは4個タイプと2個タイプがあります。

4個タイプは100%で5時間点灯可能。5時間以降14時間までは1個点灯するセーブ点灯モードにしトータル14時間の点灯時間を確保します。

2個タイプは100%点灯で14時間点灯可能。

※標準的な日照を元に算出。設置地域により設定可能な点灯時間は異なります

商品ラインアップ

商品一覧

ソーラー照明電源部(鉛蓄電池)【DC出力】

太陽電池パネルの数から選ぶ

ソーラー用ローポールライト

ソーラー照明電源部(鉛蓄電池)【DC出力】

太陽電池パネル2枚タイプ

独立電源型

ソーラー照明電源部

XYSL42UB90K受S

蓄電池ボックス:YKX40642S
【仕様】 ●重180.4kg

商用電源併用型

ソーラー照明電源部

XYSL42PB90K LE7受S

蓄電池ボックス:YKX40842 LE7S

【仕様】

  • 入力電圧: 100/200V対応
  • 重181.0kg

【備考】

接続灯数 ※1 1 2 3 4 5 6 7 8
設定可能点灯時間 ※2 14 14 14 12 10 8 7 6
  1. 最大接続台数は8台までです。
  2. 蓄電池点灯可能な時間を示します。

■共通部材

太陽電池パネル:YKX40542S

太陽電池パネル取付台:YKX40544KS

ポール:YDX5104HNS

蓄電池:YKX40760×2S

太陽電池パネル1枚タイプ

独立電源型

ソーラー照明電源部

XYSL41UB90受S

蓄電池ボックス:YKX40641S
【仕様】 ●重119.3kg

商用電源併用型

ソーラー照明電源部

XYSL41PB90 LE7受S

蓄電池ボックス:YKX40841 LE7S

【仕様】

  • 入力電圧: 100/200V対応
  • 重 119.9kg

【備考】

接続灯数 ※1 1 2 3 4 5 6 7 8
設定可能点灯時間 ※2 14 12 8 6 5 4 3 3
  1. 最大接続台数は8台までです。
  2. 蓄電池点灯可能な時間を示します。

■共通部材

太陽電池パネル:YKX40541S

太陽電池パネル取付台:YKX40543S

ポール:YDX5103HNS

蓄電池:YKX40760S

このようなご要望のある場合は、商用電源併用型がおすすめです。

蓄電池の劣化や長期の日射不足…
もしもの不点灯事態を避けたい場合

電池容量不足時の安心のバックアップ機能
蓄電池の残容量が低下した場合には、過放電防止機能が働き、自動的に商用電源に切り替えます。

夜間はしっかり明るく。
もう少し長い時間点灯させたい場合

電池容量不足時の安心のバックアップ機能
蓄電池の残容量が低下した場合には、過放電防止機能が働き、自動的に商用電源に切り替えます。

  • 蓄電池で点灯できる時間は独立電源型と同じです。

防災公園などの災害・緊急避難場所で停電や不点灯が不安な場合

停電時非常点灯機能※
(有効無効を任意に設定可能)

停電時には蓄電池の無日照点灯分で電力を供給し、電源復帰時まで点灯します。
(無日照点灯分の蓄電量を使いきるまで点灯が継続)

  • 設定点灯時間内で復電した場合は、通常動作に戻ります。
  • 停電が設定点灯時間以降まで続いた場合は、復電するまで点灯します。
  • 設定点灯時間後の停電でも点灯し、復電もしくは夜明けまで点灯します。

防災公園などの災害・緊急避難場所におすすめの機能です。

  • 設定点灯時間内で復電した場合は、通常動作に戻ります。
    停電が設定点灯時間以降まで続いた場合は、復電するまで点灯します。
    設定点灯時間後の停電でも点灯し、復電もしくは夜明けまで点灯します。
  1. 蓄電池出力から商用電源出力への切り替え時に瞬時消灯します。

ソーラー用ローポールライト

ローポールライト
乳白グローブ 透明グローブ
(白反射板)
器具

昼白色
5000K
Ra70

地上高891mm

ローポールライトXYG0015NZS

(510 lm・5.6W・91.0 lm/W)

受希望小売価格 69,200円(税抜)

灯具:NYG0015NK受51,700円(税抜)S

ポール:NNY28700K ◯ 17,500円(税抜)L

【仕様】

  • 幅φ105・地上高891
  • 重2.6kg

ローポールライトXYG0010NKS

(690 lm・5.6W・123.2 lm/W)

受希望小売価格 69,200円(税抜)

灯具:NYG0010N 受51,700円(税抜)S

ポール:NNY28700K ◯ 17,500円(税抜)L

【仕様】

  • 幅φ105・地上高891
  • 重2.6kg
地上高491mm

ローポールライトXYG0016NZS

(510 lm・5.6W・91.0 lm/W)

受希望小売価格 65,500円(税抜)

灯具:NYG0015NK 受51,700円(税抜)S

ポール:NNY28701K ◯ 13,800円(税抜)L

【仕様】

  • 幅φ105・地上高491
  • 重2.0kg

ローポールライトXYG0011NKS

(690 lm・5.6W・123.2 lm/W)

受希望小売価格 65,500円(税抜)

灯具:NYG0010N 受51,700円(税抜)S

ポール:NNY28701K ◯ 13,800円(税抜)L

【仕様】

  • 幅φ105・地上高491
  • 重2.0kg
地上高291mm

ローポールライトXYG0017NZS

(510 lm・5.6W・91.0 lm/W)

受希望小売価格 64,300円(税抜)

灯具:NYG0015NK 受51,700円(税抜)S

ポール:NNY28702K ◯ 12,600円(税抜)L

【仕様】

  • 幅φ105・地上高291
  • 重1.7kg

ローポールライトXYG0012NKS

(690 lm・5.6W・123.2 lm/W)

受希望小売価格 64,300円(税抜)

灯具:NYG0010N 受51,700円(税抜)S

ポール:NNY28702K ◯ 12,600円(税抜)L

【仕様】

  • 幅φ105・地上高291
  • 重1.7kg

電球色
2700K
Ra80

地上高891mm

ローポールライトXYG0015RZS

(420 lm・5.6W・75.0 lm/W)

受希望小売価格 69,200円(税抜)

灯具:NYG0015RK 受51,700円(税抜)S

ポール:NNY28700K ◯ 17,500円(税抜)L

【仕様】

  • 幅φ105・地上高891
  • 重2.6kg

ローポールライトXYG0010RKS

(570 lm・5.6W・101.7 lm/W)

受希望小売価格 69,200円(税抜)

灯具:NYG0010R 受51,700円(税抜)S

ポール:NNY28700K ◯ 17,500円(税抜)L

【仕様】

  • 幅φ105・地上高891
  • 重2.6kg
地上高491mm

ローポールライトXYG0016RZS

(420 lm・5.6W・75.0 lm/W)

受希望小売価格 65,500円(税抜)

灯具:NYG0015RK 受51,700円(税抜)S

ポール:NNY28701K ◯ 13,800円(税抜)L

【仕様】

  • 幅φ105・地上高491
  • 重2.0kg

ローポールライトXYG0011RKS

(570 lm・5.6W・101.7 lm/W)

受希望小売価格 65,500円(税抜)

灯具:NYG0010R 受51,700円(税抜)S

ポール:NNY28701K ◯ 13,800円(税抜)L

【仕様】

  • 幅φ105・地上高491
  • 重2.0kg
地上高291mm

ローポールライトXYG0017RZS

(420 lm・5.6W・75.0 lm/W)

受希望小売価格 64,300円(税抜)

灯具:NYG0015RK 受51,700円(税抜)S

ポール:NNY28702K ◯ 12,600円(税抜)L

【仕様】

  • 幅φ105・地上高291
  • 重1.7kg

ローポールライトXYG0012RKS

(570 lm・5.6W・101.7 lm/W)

受希望小売価格 64,300円(税抜)

灯具:NYG0010R 受51,700円(税抜)S

ポール:NNY28702K ◯ 12,600円(税抜)L

【仕様】

  • 幅φ105・地上高291
  • 重1.7kg
共通項目

【仕様】

  • グローブ: ポリカーボネート(乳白)

【仕様】

  • グローブ: ポリカーボネート(透明)
  • 反射板: アルミダイカスト(ホワイト)

仕様

ソーラー照明電源部(鉛蓄電池)【DC出力】

【仕様】

  • 太陽電池パネル: 亜鉛鋼板 (ミディアムグレーメタリック)
  • 蓄電池ボックス: 亜鉛鋼板 (ミディアムグレーメタリック)
  • ポール: 鋼管(溶融亜鉛メッキ後ミディアムグレーメタリック塗装)
  • 蓄電池容量: 5日間点灯分(フル充電時)
  • 耐風速60m / sec仕様
  • 出力電圧: DC12V

ベース式ポール

【注意事項】

  • 納期および価格については、お取引先にお問い合わせください。
  • 調光はできません。
  • 接続台数には制限があります。(最大接続台数は8台まで。)
  • 末端の照明器具までの電圧降下を2V以下となるように設計ください。
  • 使用できる電線径には制限があります。承認図をご確認ください。
  • ソーラー用ローポールライトは接地工事が必要です。
  • ソーラー用ローポールライトの電源には極性があります。極性を間違えると点灯しません。
  • 必ずソーラー照明電源部とソーラー用ローポールライトを組み合わせてご使用ください。
  • 設置地域により設定可能な点灯時間が異なります。設定可能な時間については承認図をご覧ください。

ソーラー用ローポールライト

【仕様】

  • LED内蔵・電源ユニット内蔵
  • 本体: アルミダイカスト(ミディアムグレーメタリック)
  • ポール: ステンレス(ミディアムグレーメタリック)
  • 電圧: DC12/14.4V
  • ポール径φ100
  • 保護等級:IP23
  • 光源寿命60000時間(光束維持率70%)

防雨型 ステンレスポール

【注意事項】

  • 調光はできません。
  • 末端の照明器具までの電圧降下を2V以下となるように設計してください。
  • 使用できる電線径には制限があります。承認図をご確認ください。
  • 接地工事が必要です。
  • 電源には極性があります。極性を間違えると点灯しません。
  • 必ず、ソーラー照明電源部と組み合わせてご使用ください。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

寸法図

ソーラー照明電源部(鉛蓄電池)【DC出力】

太陽電池パネル2枚タイプ
太陽電池パネル2枚タイプの寸法図の画像
太陽電池パネル1枚タイプ
太陽電池パネル1枚タイプの寸法図の画像

ソーラー用ローポールライト

寸法図
器具寸法図の寸法図の画像
地中埋め込み部分寸法図
地中埋め込み部分寸法図の寸法図の画像

地中埋め込み部分の参考寸法図です。
詳細は施工前に仕様図や取扱説明書でご確認ください。

点検・交換の推奨時期について

  • 交換の推奨時期:10年
  • 点検について:自主点検は1年に1回、専門家による点検は3年に1回

各種アイコンの説明

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
