LED街路灯【タイマー調光機能付】

閉じる

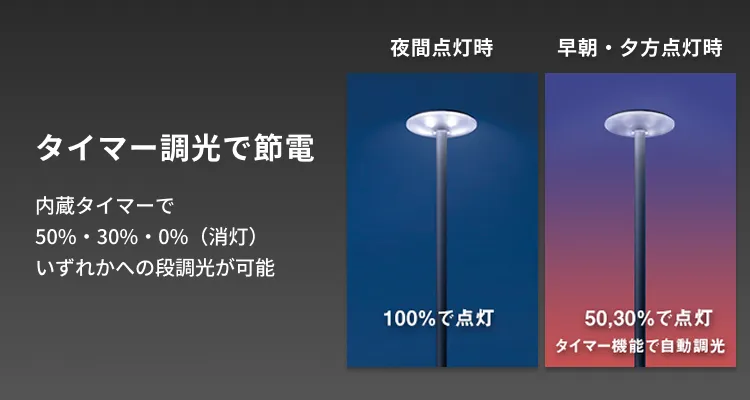

タイマー調光で節電するLED街路灯

深夜にはタイマーで調光をして賢く節電ができるパナソニックのLED街路灯です。照明器具にタイマーを内蔵しているため、専用の調光信号線が不要で簡単に設置できます。調光は50%、30%、0%から選ぶ「段調光方式」です。

夜間点灯時:100%で点灯 早朝・夕方点灯時:50,30%で点灯(タイマー機能で自動調光)

3つの光を実現する、機能美の追求

景観に溶け込む薄型でミニマルなフォルム。それぞれの光に最適化し、研ぎ澄まされたデザインです。

全周配光タイプ
照射イメージ(水平面照度)

器具の存在を抑えた薄型・ミニマルデザイン。
全方向に拡がる配光で空間を広範囲に照射。

水銀灯400形相当 特におすすめ
水銀灯250形相当 特におすすめ
水銀灯100形相当 特におすすめ

おすすめ場所

公園・広場など

※センサ検知範囲については、下記詳細をご確認ください。

初期光束補正機能を標準装備

光源初期の過剰な明るさを抑え、適正な明るさに補正して自動的に節電する「初期光束補正機能」を標準装備しています。

「彩光色」「明光色(アカルミナ)」タイプをラインアップ

植栽などをあざやかに見せる光「彩光色」タイプと空間を明るく見せる光「明光色(アカルミナ)」タイプをラインアップしています。

内蔵タイマーでさらに節電(タイマー段調光機能)

追加の配管・配線工事は不要

50%、30%、0%(消灯)のいずれかでタイマーによる段調光が可能。50%調光時で約31W※1、30%調光時では約22W※1となり、さらなる節電が図れます。

※1 LEDモールライト(水銀灯250形相当)の平均電力値

●点灯時間の半分が30%点灯の場合

約31%節電

器具内蔵タイマー動作時

点灯後、一定時間が経過すると自動的に段調光。
通常配線のまま、簡単・手軽に節電。

■ブロック構成例

ブロック構成画像

【タイマー設定時間切替スイッチ】

  • 点灯から常に100%点灯
  • 点灯から常に段調光点灯※2
  • 点灯から4時間後に段調光点灯
  • 点灯から6時間後に段調光点灯
  • 点灯から8時間後に段調光点灯

※2 最初の1分間は100%点灯します。

  • 自動点滅器は別途手配ください。
  • 器具にON/OFF機能はありません。

■動作

内蔵タイマーの動作イメージ

自動点滅器で点灯後、一定時間が経過すると自動的に設定した明るさに切り替わります。

外付けタイムスイッチ動作時

季節ごとの日の入り時間の変化に関係なく、毎日決まった時刻に段調光に切り替えて節電。

■ブロック構成例

ブロック構成画像
  • 自動点滅器および外付けタイムスイッチは別途手配ください。
  • 外付けタイムスイッチをご使用になる場合は、タイマー設定時間切替スイッチを「常に100%点灯」に設定してください。
  • 器具にON/OFF機能はありません。

■動作

内蔵タイマーの動作イメージ

自動点滅器で点灯後、外付けタイムスイッチで設定した時間になると自動的に設定した明るさに切り替わります。

LEDモールライト水銀灯400形相当は水銀灯400形と比較して約73%の節電

水銀灯400形
(モールライトXY393
〈2016年9月末生産終了品〉)
LEDモールライト
(NNY22332K LF9
使用器具

水銀灯400形(モールライトXY393〈2016年9月末生産終了品〉)使用器具の画像

LEDモールライト(NNY22332K LF9)使用器具の画像

水平面照度分布図※2

水平面照度分布図

水平面照度分布図

消費電力

415W

平均112.2W

約73%減

※初期光束補正型

演色性

Ra40

Ra70

向上
光束維持時間

12,000時間

60,000時間

約5倍

LEDモールライト水銀灯250形相当は水銀灯250形と比較して約80%の節電

水銀灯250形
(モールライトXY393
〈2016年9月末生産終了品〉)
LEDモールライト
(NNY22127Z LF9
使用器具

水銀灯250形(モールライトXY393〈2016年9月末生産終了品〉)使用器具の画像

LEDモールライト(NNY22127Z LF9)使用器具の画像

水平面照度分布図

水平面照度分布図

水平面照度分布図

消費電力

260W

平均52.7W

約80%減

※初期光束補正型

演色性

Ra40

Ra70

向上
光束維持時間

12,000時間

60,000時間

約5倍
