特長

大幅な省施工を実現。

分電盤分岐用JIS協約形ブレーカの二次側に、連結端子を採用しました。
ドライバーが不要かつワンタッチでの接続が可能になり、大幅な省施工を実現しています。

大幅な省施工を実現。

省スペース

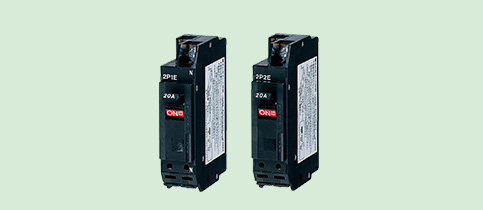

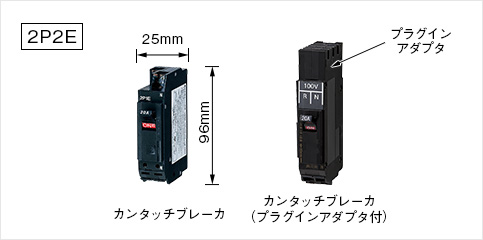

2P1E(100V)、2P2E(200V)用がともに1Pモジュールで同サイズに。
カンタッチブレーカシリーズの2P1E(100V)、2P2E(200V)用をJIS協約型1Pモジュールでラインアップ。分電盤の一層の小形化が実現可能です。
当社カンタッチアロー盤専用品として、一次側プラグインタイプもラインアップ。

省スペース

省施工&高信頼性

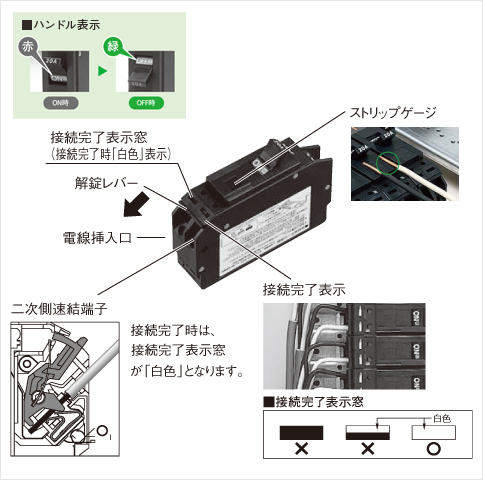

二次側速結端子を採用、ワンタッチ施工を実現。
差し込むだけで抜け止め装置がケーブルを確実にホールドするので、ドライバー不要。ワンタッチで接続ができます。
また、接続完了表示機能付なので確実に結線作業を行えます。
●丸型圧着端子との比較で、接続時間は52%短縮しました。(当社試算)
前面ストリップゲージでVVFケーブルの線剥き長さを表示。確実な接続作業をサポートします。

安全性

新開発の絶縁素材採用、視認性の向上も。
カンタッチブレーカのハウジング用絶縁材料(ブレーカのボディ部)には、新開発の電気特性(耐トラッキング性、耐アーク性)に優れる難燃性の樹脂を使用しています。
また、ブレーカの入‐切のON・OFF状態を識別しやすくするため、
ハンドルの色表示(ON時は赤、OFF時は緑)を採用しました。

省施工&高信頼性 安全性

ラインアップ

選定ツールより品番が選定できます。
※オプション品(警報スイッチ・補助スイッチ)は、カタログでご確認ください。

カンタッチブレーカ

配線保護用
配線保護用

BKF型
2P1E 50AF
2P2E 50AF

配線保護用
配線保護用

BKF-P型
[プラグインアダプタタイプ]
(カンタッチアロー盤専用)

2P1E 50AF
2P2E 50AF

漏電保護用
漏電保護用

BKFE型
2P1E 50AF
2P2E 50AF

漏電保護用
漏電保護用

BKFE-P型
[プラグインアダプタタイプ]
(カンタッチアロー盤専用)

2P1E 50AF
2P2E 50AF

配線保護用(CT内蔵)
配線保護用(CT内蔵)

BKF-CT型
2P1E 50AF
2P2E 50AF

配線保護用(CT内蔵)
配線保護用(CT内蔵)

BKF-CTP型
[プラグインアダプタタイプ]
(カンタッチアロー盤専用)

2P1E 50AF
2P2E 50AF

漏電警報付
漏電警報付

BKF-Z型
2P1E 50AF
2P2E 50AF

漏電警報付
漏電警報付

BKF-ZP型
[プラグインアダプタタイプ]
(カンタッチアロー盤専用)

2P1E 50AF
2P2E 50AF

漏電表示付
漏電表示付

BKF-L型
2P1E 50AF
2P2E 50AF

漏電表示付
漏電表示付

BKF-LP型
[プラグインアダプタタイプ]
(カンタッチアロー盤専用)

2P1E 50AF
2P2E 50AF

カンタッチリモコンブレーカ

配線保護用
配線保護用

BKFR-P型
[プラグインアダプタタイプ]
(カンタッチアロー盤専用)

2P1E 50AF
2P2E 50AF

漏電保護用
漏電保護用

BKFER-P型
[プラグインアダプタタイプ]
(カンタッチアロー盤専用)

2P1E 50AF
2P2E 50AF
