住宅分電盤スマートコスモ 全回路の電圧計測設定を自動化。HEMS対応住宅分電盤。施工性や利便性を大幅に向上しました。 住宅分電盤スマートコスモ 全回路の電圧計測設定を自動化。HEMS対応住宅分電盤。施工性や利便性を大幅に向上しました。

品番選定ツール

分岐回路数・主幹容量などから
素早く品番選定ができます。

分岐回路数・主幹容量などから素早く品番選定ができます。

特長

新しい住宅分電盤の「カタチ」で施工性と安全性を向上

ドアカバーが水平着脱でき、取付施工性が向上

ドアカバーが水平着脱でき、取付施工性が向上

ドアカバーを正面から水平着脱可能にし、カバーの取付施工性を向上しました。これにより、天井面へ密着設置が可能になり、設置場所の自由度が高まります。

幹線引込開口と分岐配線作業スペースの拡大により、配線施工性が向上

幹線引込開口と分岐配線作業スペースの拡大により、配線施工性が向上

幹線引込開口の拡大と、分岐配線作業スペースの見直しにより、配線施工性を向上しました。

分岐スペースを標準装備、増設回路の多用途に対応

分岐スペースを標準装備、増設回路の多用途に対応

分岐ブレーカや、避雷器や地震による電気火災事故を未然に防ぐ感震ブレーカーも搭載可能です。

分岐電流センサ搭載で、施工時間を短縮

住宅新築時における太陽光発電システムやエネファーム、創蓄連携システムへの対応をはじめ、将来的に設備を導入する場合でも、スマートコスモ本体内に通信ユニットや連系ブレーカを収納できます。また、全分岐回路へ分岐電流センサを標準搭載しているので、AiSEGとつながることで簡単に回路毎の電気の見える化が可能になり、きめ細かな電気の使用量の確認などができます。

住宅分電盤 スマートコスモ

新機能を搭載し、施工性や利便性を向上

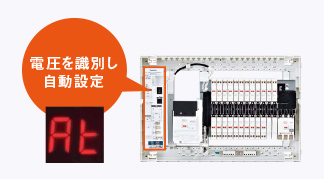

計測を全回路自動化し、施工性向上

計測を全回路自動化し、施工性向上

当社従来製品では、電圧100V、200Vの計測設定が必要でしたが、計測設定を全回路自動化することで、現場での設定作業が不要になりました。

特定小電力無線タイプと有線LANタイプを1種類に統合し、製品の選定簡易性を向上

特定小電力無線タイプと有線LANタイプを1種類に統合し、製品の選定簡易性を向上

当社従来製品「AiSEG通信型」「LAN通信型」の2品種を、無線と有線LAN共用の1品種に統合、製品の選びやすさが大幅に向上しました。

システム納入価格のコストダウンを実現

システム納入価格のコストダウンを実現

太陽光発電遠隔出力制御対象地域で必要となる太陽光用ネットアダプタの機能を標準搭載。システム納入価格のコストダウンを実現しました。

  • 自動設定は100V、200Vの負荷機器のみ可能。太陽光発電、外部発電機器などは手動で設定が必要です。
  • 特定小電力無線、有線LANの同時使用はできません。
  • 2018年2月現在スマートHEMSで太陽光発電遠隔出力制御を行う場合に必要なアダプタです。パナソニック製住宅用パワーコンディショナのみに対応しています。

HEMS対応住宅分電盤 スマートコスモ[マルチ通信型]の紹介動画

HEMS対応住宅分電盤 スマートコスモ[マルチ通信型]の紹介動画

商品ラインアップ

代表例をご紹介します。その他品番は品番選定ツールをご確認ください。

標準タイプ

標準タイプ BHM 85221
BHM85221

●寸法(半埋込寸法)
タテ:340(325)mm
フカサ:124(30)mm
ヨコ:476(461)mm

回路図:BHM85221の例

回路図:BHM85221の例

太陽光発電システム対応
(太陽光発電用連系ブレーカ 40A搭載)

BHM87222F

BHM87222F

●寸法(半埋込寸法)
タテ:340(325)mm
フカサ:124(30)mm
ヨコ:510(495)mm

BSH34035

太陽光発電システム用
連系ブレーカ40A
定格電流40A

BSH34035

回路図:BHM87222Fの例

回路図:BHM87222Fの例

太陽光発電システム対応・エコキュート・IH対応

太陽光発電システム対応・エコキュート・IH対応 BHM 85222C2
BHM85222C2

●寸法(半埋込寸法)
タテ:340(325)mm
フカサ:124(30)mm
ヨコ:510(495)mm

回路図:BHM85222C2の例

回路図:BHM85222C2の例

地震かみなりあんしん ばん

地震かみなりあんしん ばん BHM 85201ZR
BHM85201ZR

●寸法(半埋込寸法)
タテ:340(325)mm
フカサ:124(30)mm
ヨコ:476(461)mm

回路図:BHM85201ZRの例

回路図:BHM85201ZRの例
