アドバンスP-1シリーズ [自動試験機能付]P型1級受信機P型1級複合受信機 自動試験機能・ガイド機能など高機能搭載のアドバンスP-1アドバンスP-1シリーズ [自動試験機能付]P型1級受信機P型1級複合受信機 自動試験機能・ガイド機能など高機能搭載のアドバンスP-1
自動試験機能搭載 自火報 P型1級受信機・P型1級複合受信機 アドバンスP-1

自動試験機能搭載 自火報 P型1級受信機・P型1級複合受信機
アドバンスP-1

マンションやビルの自動火災報知設備には、年2回の室内点検があります。来訪時間を調整したり、見ず知らずの検査担当者が押し掛けるのは気を使います。

商品特長(高回線向け・小型共通)

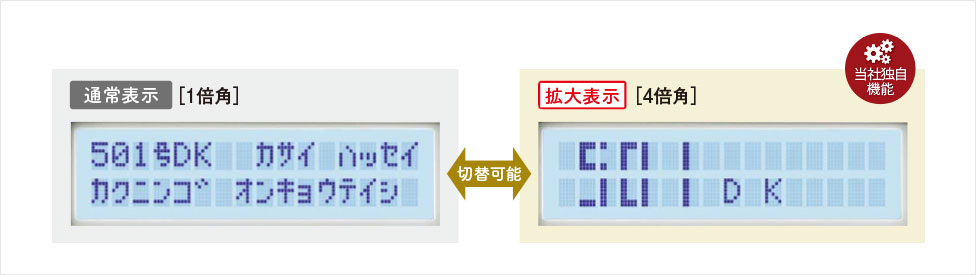

従来の部屋番号表示を拡大して表示することも可能に

25~100回線にも新たに搭載。
万が一の火災時にも火元を瞬時に確認でき、迅速な対応が可能になります。

発報場所表示機能
  • 拡大表示モードは数字のみの表示になります。英字、ー〈ハイフン〉、カナ文字は拡大表示モードにしても通常表示モードの表示になり、液晶表示部の2段目に表示されます。また、「号」は表示できません。

「液晶ガイド機能」で発報時の行動をサポート

液晶画面に次の操作をガイダンス表示。いざ感知器や発信機が発報した際、落ち着いて液晶画面を確認いただくことで、発報時の行動をサポートします。

‹主な機能›
●作動時操作ガイド機能
●発報場所表示機能
●トラブル確認機能
●履歴表示機能

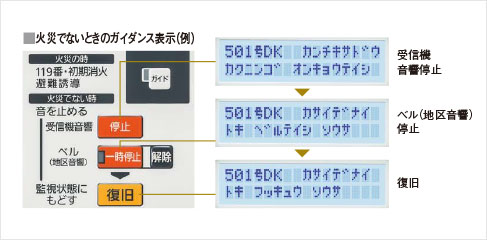

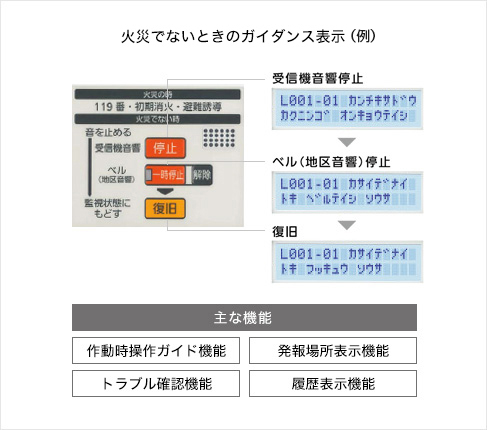

火災でないときのガイダンス表示(例)

履歴表示機能

受信機で発生した火災発報やトラブルなどの情報を、最新10,000件まで記憶。発生履歴を盤面でも確認できるので、非火災報の原因調査などに役立ちます。

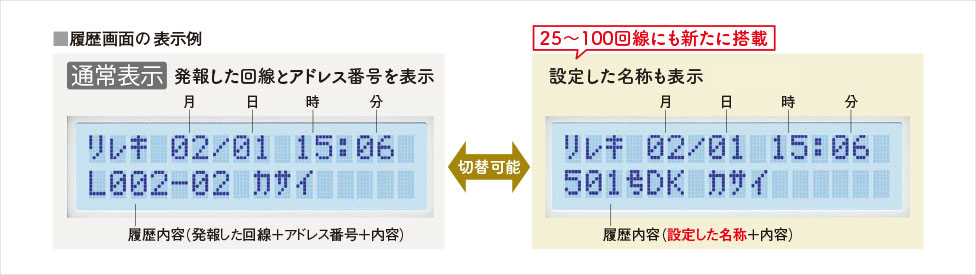

履歴画面の表示例

移信出力をマルチに設定

回線別に移信停止の有効・無効設定が可能(25~100回線にも新たに搭載)

代表移信出力を標準装備。自火報感知器代表出力や非常放送火災確認移信出力、警報代表出力など、出力をマルチに設定できる代表移信出力を標準装備。誘導灯用信号装置やセキュリティ関連設備、空調機などへの代表移信がフレキシブルに対応可能です。

出力設定 (非常時連携設備への信号出力)

出力設定 (非常時連携設備への信号出力)

25~100回線:個別の移信停止用として使えるフリースイッチを5回路標準装備(5系統5接点)

  • 5~20回線[小型]は4回路標準装備(4系統4接点)。

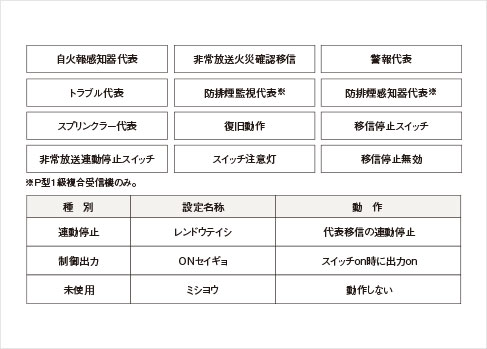

出力設定が可能な種別

出力設定が可能な種別

  • 25~100回線の場合:オプションで受信機用プリンタを取り付けた場合は、[OP5]が「プリンタ停止」になるため、代表移信接点5用のオプションスイッチは使用できません。

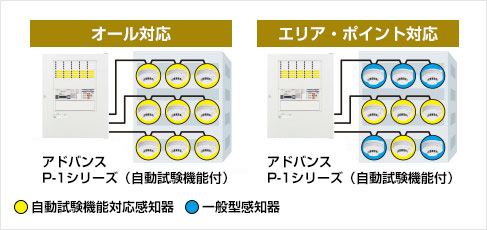

感知器からでも受信機からでも自動試験機能対応機器へのリニューアルが可能

設備保全計画・ご予算・設備状況に応じて、柔軟に対応できます。配線引き換えのコストも不要です。

  • ※現状の設備や配線により、配線引き換えのコストが必要になる場合もあります。

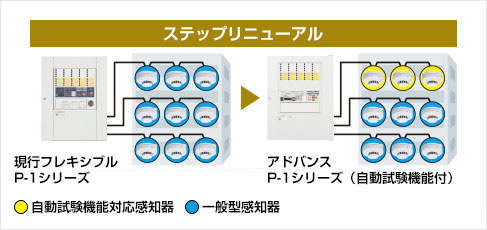

例えばマンションで、受信機と2階以上の専有部の感知器のみをリニューアルする場合・・・
  • *[基本設定]ー[回線種別設定]ー [カサイAPナシ][ボウハイエンAPナシ][ボウハイエンフッキAPナシ]より設定できます。
  • ※25~100回線のみ
  • 当社機器と既設機器は接続できない場合があります。接続互換性について、詳しくはもよりの当社営業所までお問い合わせください。

カラーユニバーサルデザイン認証を取得

カラーユニバーサルデザイン認証を取得し、
函体色・パネル色・表示操作部の色味が、より使いやすく伝わりやすい配色にしました。

  • ※カラーユニバーサルデザイン認証とは、色弱者を含め多くの人に「情報が伝わりやすく」「使いやすい」配色がなされていることをNPO法人カラーユニバーサルデザイン機構(CUDO)で検証・合格したものです。(認証品の盤内には認証シールを貼付します)

ご注意:カラーユニバーサル認証の条件として、函体色・パネル色・表示操作部の配色の組合せが限定されていますので、以下の場合は認証の対象外となります。

  • ・函体指定色塗装の場合
  • ・[U]オーダー仕様で受信機盤面にプリンターや受信機以外の機器を組み込む場合
  • ●詳しくは、もよりの当社営業所までお問い合わせください。
カラーユニバーサルデザイン認証※に合格
従来品と新商品の相違点 従来品 新商品

(1)表示に関する外観意匠

①操作部の表示灯(LED)の周波数(発光色)
(電源灯、警戒中灯)

黄緑

青緑

②操作部の一部スイッチの色
(例:受信機音響停止スイッチ)

③操作部の一部スイッチ名称など文字の大きさ
(例:復旧スイッチ)

文字サイズ
約5.5ミリ

文字サイズ
約7ミリ

(2)品番の変更

従来品番

新品番

(3)一部商品の検定型式番号
(アドバンスP-1シリーズP型1級受信機のみ)

受第27~5号

受第28~5号

(4)自主評定マーク使用許可番号(複合受信機)

従来番号

新番号

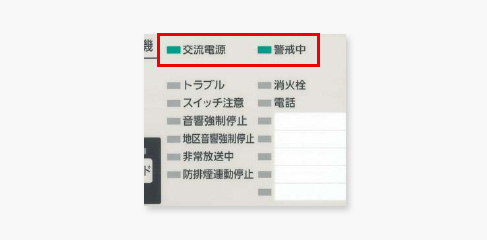

操作部の表示灯(LED):発光色の変更

「電源灯」と「警戒中灯」の発光色を黄緑から青緑に変更しました。

カラーユニバーサルデザイン認証※に合格

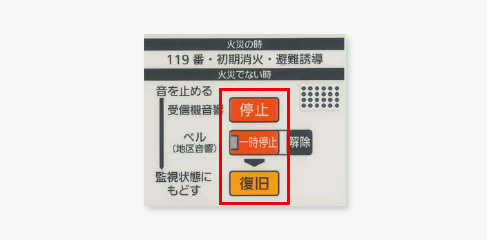

操作部のスイッチ:色の変更・文字サイズの変更

「受信機音響停止スイッチ」の色を赤から橙に変更しました。「復旧スイッチ」の文字サイズを大きくしました。

カラーユニバーサルデザイン認証※に合格

高機能

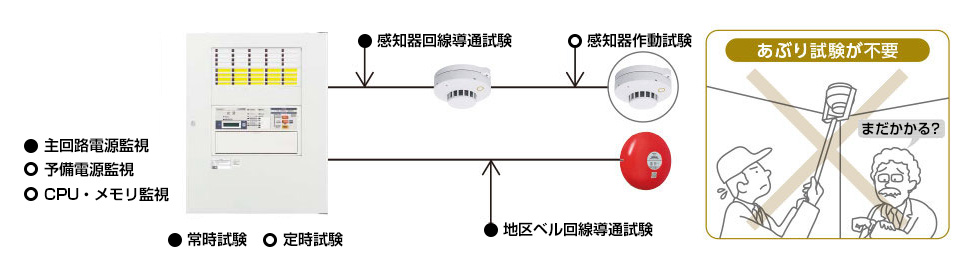

自動試験機能を搭載

自動試験機能対応感知器、ベル(地区音響)配線、予備電源などの状態を常時監視。異常発生時には、異常表示される自動試験機能を搭載。
高いシステム信頼性に加え、感知器の加熱試験・加煙試験が免除されるため、立ち入りにくい場所の点検も素早く行え、試験・点検作業を大幅に省力化します。

表示灯・発信機・音響装置

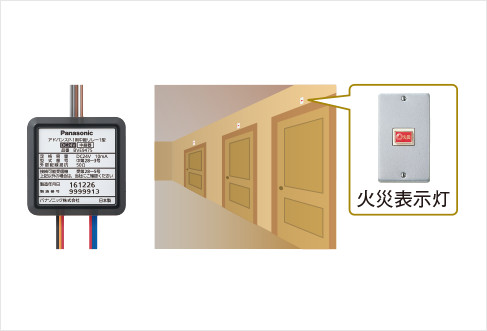

ホテルなどへの火災表示灯や、集合住宅の住宅情報盤への火災移報に対応

アドバンスP-1用中継リレーと火災表示灯を使用して、出火室火災表示システムに対応できます。
また、集合住宅の住宅情報盤への火災信号移報など、アドバンスP-1シリーズのご提案できる建物用途の幅がさらに広がります。

 BVE9475(別売)

アドバンスP-1用 中継リレー1型(DC24V)

希望小売価格 6,200円(税抜)

ホテルなどへの火災表示灯や、集合住宅の住宅情報盤への火災移報に対応

2信号感知器(2線タイプ)(自動試験機能対応)に対応※

  • アドバンスP-1シリーズP型1級複合受信機2016年10月発売(BVE31□□HK/BVE32□□FK)のみ対応

1コの感知器で火災用・防排煙連動用の2つの信号を取り出すことができるので、防排煙連動用の感知器は不要。また、従来のP型2信号感知器では配線が3本必要でしたが、2本で接続できるようになり、施工時の省力化が図れます。

光電式スポット型感知器
(試験機能付)(自動試験機能対応)2信号(2線タイプ)

 BVE456618(ヘッド)

希望小売価格 37,500円(税抜)

 BVK4010(ベース)

希望小売価格 650円(税抜)

光電式スポット型感知器(試験機能付)(自動試験機能対応)2信号(2線タイプ)

(注1)2信号感知器(2線タイプ)(自動試験機能対応)は、同一回線に自動試験機能対応以外の感知器・発信機との混在接続はできません。
(注2)防排煙回線への連動は、2信号感知器(2線タイプ)(自動試験機能対応)を接続した回線単位となります。自動試験機能対応以外の感知器・発信機と混在する場合や、感知器単位での連動が必要な場合は、従来のP型2信号感知器(3線タイプ:BV456618)をご使用ください。

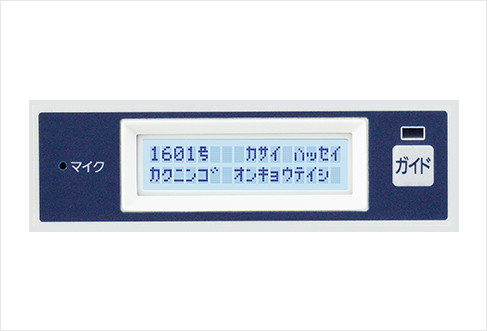

部屋番号表示機能を標準装備

発報時液晶画面に部屋番号を表示。火元を早急に特定し、迅速に対応することが可能。
また、パソコンで作成した部屋名称(英数字、カナ、記号)も液晶画面に表示できます。※1

  • 1 カナメッセージの作成には連動設定PC専用ソフト(FP2TG)が必要です。
部屋番号表示機能を標準装備

音声ガイダンス機能

ガイドスイッチ灯の点滅時にガイドスイッチを押すと、受信機の状態を音声メッセージでわかりやすくお知らせ。スムーズな運用をサポートします。

液晶ガイド機能
状態 音声メッセージ
火災警報(第一報)

火災感知器が作動しました。現場を確認してください。

火災警報(第二報)

火事です。火事です。火災が発生しました。現場を確認してください。

スイッチ注意灯点滅中

定位でないスイッチがあります。

受信機音響強制停止中

受信機音響強制停止中です。

地区音響強制停止中

地区音響強制停止中です。

トラブル発生中

トラブルが発生しました。トラブル確認スイッチを押して内容を確認してください。

電話呼び出し中

電話呼び出し中です。通話スイッチを押しながら話してください。

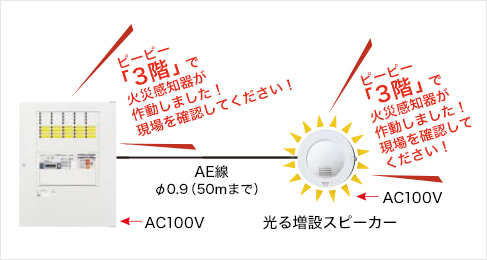

発報階音声メッセージ機能

火災発生と発報場所を、階メッセージでわかりやすくお知らせ。増設スピーカーの接続で、受信機と同じメッセージを離れた場所でも確認できます。音声は、「○○階、○○回線、エレベーター、階段」の設定が可能です。
(「エレベーター」と「階段」には東・西・南・北の方角の設定も可能です。)

接続可能スピーカー

光る増設スピーカーWQN970W(3台まで)または、増設スピーカーEC95352(1台まで)
●光る増設スピーカーの連続点滅時間は約2分間です。
●音声メッセージは受信機一括で発報階/発報回線の切り替えが可能です。「発報階・回線メッセージなし」にも切り替え可能です。
●発報階メッセージは「地下階」「地下1階」「1階~(回線数-1)階※2」「東・西・南・北・(方角なし)階段」「東・西・南・北・(方角なし)エレベーター」の設定が可能です。

接続可能スピーカー

(注) 増設スピーカーを副受信機の代用としてお使いいただく場合は、所轄消防署への確認が必要です。

  • 2 30回線の場合、「29階」までの設定が可能です。

使いやすい

連動設定PC対応

パソコンで設定データの作成・管理が可能です。
SDカードで受信機の履歴情報も抽出できて、施工調整・メンテナンスがスピーディに行えます。

連動設定PC対応

  • 1 パソコンでの連動設定データの作成や自動試験結果の確認、履歴情報の確認には専用ソフトが必要です。詳しくは当社営業所までお問い合わせください。
  • 2 SDカードは商品に同梱されていません。別途手配が必要です。
    【推奨SDカード】パナソニック製SDカード(SD/SDHC対応。参考容量 32GBまで)
