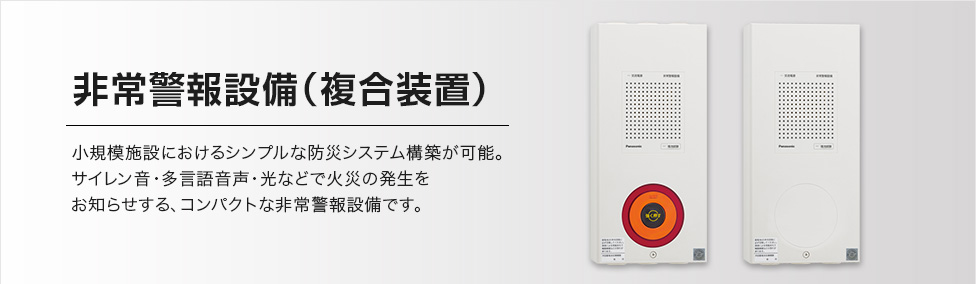

非常警報設備(複合装置) 小規模施設におけるシンプルな防災システム構築が可能。サイレン音・多言語音声・光などで火災の発生をお知らせする、コンパクトな非常警報設備です。非常警報設備(複合装置) 小規模施設におけるシンプルな防災システム構築が可能。サイレン音・多言語音声・光などで火災の発生をお知らせする、コンパクトな非常警報設備です。

特長

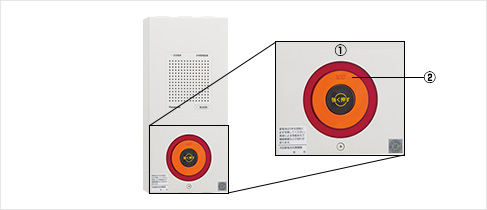

前面フルフラットでデザイン刷新

①突出を抑え、空間に馴染みやすい、リング型表示灯によるフラットなデザイン。

②起動装置を囲む発光デザインでスムーズに設置場所、押釦へ誘導します。

前面フルフラットでデザイン刷新

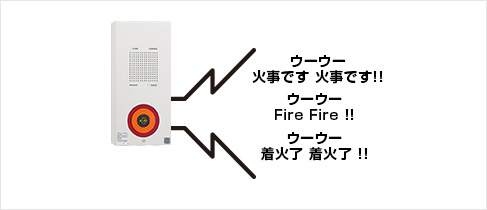

音声警報機能搭載

現行サイレン音と音声警報の切替が可能です。
3ヵ国語対応(日本語・英語・中国語)

下記のいずれかへの切り替えが可能です。

①サイレン音のみ

②サイレン音+3ヵ国語(日本語・英語・中国語)
注)言語の選択は不可となっております。
  3ヵ国語が順番に鳴動します。

音声警報機能搭載

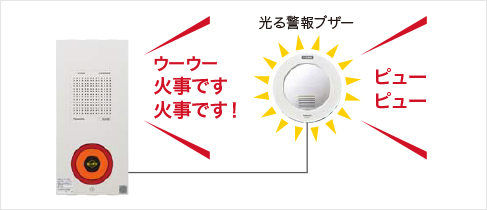

他設備との連携機能

光るブザーや火災通報装置など、他設備との連動が可能です。

例)聴力に不安がある方が利用される施設(介護施設、病院等)においても、光るブザーが視覚的な情報を伝達します。

他設備との連携機能

シンプルな配線で最大20台まで一斉連動

単独設置なら100V電源を接続するだけ。
増設音響装置もラインアップ。

複数台設置しても動作確認は容易。

2台以上取り付けの場合、押釦を押した複合装置の表示灯だけが点滅するため、動作確認が容易に行えます。

商品ラインアップ

非常警報設備(複合装置)

種類 外観 品番 品名 希望小売価格
(税抜)
型式番号
露出型 BG7023H

2020年9月発売予定

NEWBG7023H

非常警報設備複合装置 露出型 29,800円 認評非第2020~5号
BG7021H

2020年12月生産終了予定

BG7021H

29,800円 認評非第13~20号
BG7035H

2020年9月発売予定

NEWBG7035H

非常警報設備複合装置 露出防雨型※1 37,400円 認評非第2020~6号
BG7033H

2020年12月生産終了予定

BG7033H

36,000円 認評非第13~19号
埋込型 BG70231H

2020年9月発売予定

NEWBG70231H

非常警報設備複合装置 埋込型内器 27,900円 認評非第2020~5号
BG70221H

2020年12月生産終了予定

BG70221H

25,800円 認評非第13~20号
BG70361H

2020年9月発売予定

NEWBG70361H

非常警報設備複合装置 埋込防雨型※1内器 35,500円 認評非第2020~6号
BG70341H

2020年12月生産終了予定

BG70341H

32,000円 認評非第13~19号
  • 埋込型BG70231H・BG70361Hの取り付け用ボックスには、金属製のJIS準拠スイッチボックス5コ用(カバーなし)をご使用ください。(対応スイッチボックス: 品番DS49150)
  • 既設のBG7002、BG7002K、BG70121、BG70141、BG70141KおよびBG70161を複合装置埋込型内器(BG70231H)に取り替える場合、取付プレート(BG79211H)が必要です。
  • ランプや蓄電池を交換する場合は、正しい部品を使用してください。
  • プロテクタは[U]オーダーにて対応しております。もよりの当社営業所までお問い合わせください。
  • 防雨仕様 JIS C 0920 IPX3相当。

増設音響装置

外観 品番 品名 希望小売価格
(税抜)
型式番号
BG7533H

2020年9月発売予定

NEWBG7533H

非常警報設備複合装置 増設音響装置 露出防雨型※1 20,900円 認評非第2020~6号
BG7502H

2020年12月生産終了予定

BG7502H

非常警報設備複合装置 増設音響装置 露出型 15,000円 認評非第13~20号

2020年12月生産終了予定

BG7532H

非常警報設備複合装置 増設音響装置 露出防雨型※1 20,900円 認評非第13~19号
  • 防雨仕様 JIS C 0920 IPX3相当。

取付プレート

品番 品名 希望小売価格
(税抜)
型式番号

2020年9月発売予定

NEWBG79211H

非常警報設備複合装置
埋込ボックスS型用取付プレート
3,000円 -

2020年12月生産終了予定

BG79201H

旧商品と現行品との接続互換性表

○ : 接続可能 × : 接続不可

品番 設定番号 型式番号 互換性
BG7001
BG7002
6E-001
MH-001
MH-002
×
BG7001K
BG7002K
8E-001
MH-003
×
BG7011
BG70121
BG7011Q
9E-002

MH-004

×
BG7013
BG70141
81E-001
MH-005
BG7013K
BG70141K
81E-001-1
MH-007
BG7015
BG70161
88E-002-1
MH-008-1
BG7031 88EW-003-1 MH-009-1
BG7017
BG70181
92E-001
MH-010
BG7032
BG70321
92EW-001
MH-011
BG7021
BG70221
- 認評非第
13〜20号
BG7033
BG70341
- 認評非第
13〜19号
BG7021H
BG70221H
- 認評非第
13〜20号
BG7033H
BG70341H
- 認評非第
13〜19号
  • 他社製品との接続は不可です。(三洋電機株式会社製含む)

仕様

常用電源 AC100V 50/60Hz(P1-P2)
消費電力:警戒時最大4.0VA 警報時最大5.0VA(4.5VA)  ( )内は増設音響装置
非常電源 DC6V 0.29Ah ニッケルカドミウム蓄電池 品番:BG9905
充電方式:トリクル充電(充電電流:20mA) 型式:P-03RM/F5G15 または型式:5N290AA2/3-S
回路電圧 DC8.8V
音響装置 サイレン音 90dB以上 スピーカ外形Φ36 DC3.3V 250mA
表示灯 発光ダイオード DC3.3V 25mA(BG7023H4210)
起動装置 押釦 接点容量 DC30V 3A
連動接点 連動端子K(+)、K(-)
移報接点 無電圧端子Fx、Fy接点容量(DC30V 3A) ※上記は個別出力設定時の値、代表出力設定時はDC30V 0.5Aとなる。
使用周囲温度 0℃~+40℃





函・扉 扉、函・PC/ABS樹脂
埋込型内器、埋込防雨型内器:5コ用スイッチボックス使用
標準色名:オイスターグレー(マンセル記号:5Y8/0.5(参考値))
起動押釦カバー ASA樹脂 色彩:レッド(マンセル8.75R 5/12)
表示灯グローブ AS樹脂 色彩:レッド ※表示灯カバー
その他 1.配線数は単独使用の場合、電源用2本、複数使用の場合、電源用2本・連動用2本の計4本
2.連動用配線は消防庁規格に基づく耐熱保護を施すこと
