非常警報設備(システム用) 中規模の共同住宅、集合住宅に。出火住戸の個別表示システムなどが構築できます。非常警報設備(システム用) 中規模の共同住宅、集合住宅に。出火住戸の個別表示システムなどが構築できます。

商品特長

非常警報用個別表示システム

火災表示灯(個別表示灯)の使用例

火災表示灯は出火住戸の個別表示に利用できます。
住戸内に取り付けた起動装置の押釦を押すとその住戸の入口付近に取り付けた火災表示灯が点灯します。

火災表示灯(個別表示灯)の使用例

接続図

非常警報設備接続図

非常警報設備接続図

個別表示システム(火災表示灯・起動装置角型)接続図

個別表示システム(火災表示灯・起動装置角型)接続図

既設非常警報設備一体型のリニューアルにも柔軟に対応

既設ボックスを利用して、内器(扉部)のみの置き換えが可能

内器(扉部)と現行品ボックスの取付ピッチが同じため、既設のボックスをそのままご使用いただけます。

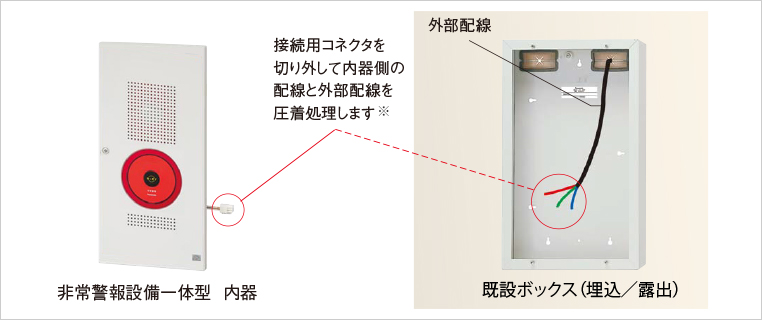

● 既設ボックスを流用する場合の施工例

  • 既設ボックスには端子台とコネクタがないため、配線処理が必要です。

既設ボックスを流用する場合の施工例

※補修部品(別売)にて、既設ボックスに外線端子台を取り付けることもできます。
端子台:BV8941H2150(希望小売価格 1,900円〈税抜〉)
ハーネスブロック:BV8941H5400(希望小売価格 1,400円〈税抜〉)

補修部品(別売)

組込機器(発信機・表示灯)単品の取替えも可能

起動装置や表示灯のみのリニューアルや、故障や破損の際の取替えもかんたんに行えます。

組込機器(発信機・表示灯)単品の取替えも可能

  • 起動装置の取替えには、発信機用埋込プレート(BV9701)が必要です。

商品ラインアップ

操作部

外観 種類 品番 品名 希望小売価格
(税抜)
型式番号
BV13412H
BV13442H

露出型

BV13412H

非常警報設備操作部 1回線3型内器(予備電源付)

74,500円

認評非第13~21号

BV8311H

露出ボックス1型

6,500円

BV13422H

非常警報設備操作部 1回線8型内器(予備電源付)

80,000円

認評非第13~21号

BV8312H

露出ボックス2型

7,000円

BV13442H

非常警報設備操作部 2回線24型内器(予備電源付)

206,500円

認評非第13~22号

BV8313H

露出ボックス3型

7,500円

埋込型

BV13412H

非常警報設備操作部 1回線3型内器(予備電源付)

74,500円

認評非第13~21号

BV8301

埋込ボックス1型

6,500円

BV13422H

非常警報設備操作部 1回線8型内器(予備電源付)

80,000円

認評非第13~21号

BV8302

埋込ボックス2型

7,000円

BV13442H

非常警報設備操作部 2回線24型内器(予備電源付)

206,500円

認評非第13~22号

BV8303

埋込ボックス3型

7,500円

  • 操作部 多回線型については[U]オーダーにて対応しております。別途もよりの当社営業所までお問い合わせください。

起動装置

外観 品番 品名 希望小売価格
(税抜)
型式番号
BV6526

2019年9月発売

BV6526

非常警報設備起動装置 丸型埋込型※1※2※3

4,200円

認評非第2019~6号

2019年9月発売

BV6543

非常警報設備起動装置 丸型埋込防雨型※1※2※4

4,700円

認評非第2019~7号

BV6521
BV6532

BV6521

非常警報設備起動装置 角型埋込

1,900円

認評非第13~14号

2019年12月生産終了予定

BV6515

非常警報設備起動装置 丸型露出型

4,600円

認評非第13~12号

2019年12月生産終了予定

BV6525

非常警報設備起動装置 丸型埋込型※6

4,200円

認評非第13~12号

2019年12月生産終了予定

BV6532

非常警報設備起動装置 防雨型 丸型露出用※5※7

7,600円

認評非第13~13号

2019年12月生産終了予定

BV6542

非常警報設備起動装置 防雨型 丸型埋込用※5※6※7

4,700円

認評非第13~13号

  • ● プロテクタは[U]オーダー品となります。もよりの当社営業所までお問い合わせください。
  • スイッチボックスへ取り付けできません。スイッチボックスへ取り付ける場合は、BV9701(発信機用埋込プレート)もしくはBV9741(発信機用露出ボックス)と組み合わせてご使用ください。
  • 配線などがより線の場合、単線に変換して接続してください。(接続方法は圧着または、はんだ付処理を行ってください。)
  • 露出型取付の場合は、BV9741(別売)を起動装置と組み合わせて使用します。
  • 屋外型は防水パッキン付となります。
  • 防雨仕様 JIS C 0920 IPX3相当。
  • 適合ボックスカバー:2コ用スイッチボックス(カバー付)、1コ用スイッチボックス(カバー付)、大型四角2コ用スイッチカバー〈大型四角アウトレットボックス、大型四角コンクリートボックス〉、1コ用スイッチカバー〈大・中型四角アウトレットボックス、大・中型四角コンクリートボックス〉、いずれも取付ピッチ83.5mm。
  • 凹凸の激しい壁面への取り付けはさけてください。パッキン(防水ゴム)と壁の隙間から水が入り、機能に支障をきたす恐れがあります。

表示灯

外観 品番 品名 希望小売価格
(税抜)
型式番号
BV80281
BV80621
BV80721

2019年9月発売

BV80281

非常警報用表示灯

2,500円

認評非第2019~12号

2019年9月発売

BV80481

非常警報用表示灯 防雨型※1※2

2,800円

認評非第2019~13号

2019年9月発売

BV80621

非常警報用表示灯 (フラット型)

2,800円

認評非第2019~10号

2019年9月発売

BV80821

非常警報用表示灯 (フラット型)屋外型※1※2

3,100円

認評非第2019~11号

2019年9月発売

BV80721

非常警報用表示灯 (リング型)

4,600円

認評非第2019~8号

2019年9月発売

BV80921

非常警報用表示灯 (リング型)屋外型※1※2

4,900円

認評非第2019~9号

BV8026K

2019年12月生産終了予定

BV8026K

非常警報用表示灯 (発光ダイオード内蔵)

2,500円

認評非第13~16号

2019年12月生産終了予定

BV8046K

非常警報用表示灯 防雨型 (発光ダイオード内蔵)※1

2,800円

認評非第13~17号

BV80272330

BV80272330

表示灯用発光ダイオード

1,000円

  • ● プロテクタは[U]オーダー品にて対応しております。もよりの当社営業所までお問い合わせください。
  • 防雨仕様 JIS C 0920 IPX3相当。
  • 埋込防雨型は防水パッキン付となります。
  • 取付面に凸凹がある場合、コーキングなどの処理をしてください。屋外型の商品は凸凹の激しい壁面への取り付けは避けてください。パッキンと壁の隙間から水が入り、機能に支障をきたす恐れがあります。

非常警報設備一体型

外観 種類 品番 品名 希望小売価格
(税抜)
型式番号
BV967022H

露出型

2019年9月発売

BV967022H

非常警報設備一体型 内器

24,000円

認評非第2019~4号

BV8911H

露出ボックスT2型

7,000円

2019年9月発売

BV967322H

非常警報設備一体型 防雨埋込型 内器※1

38,000円

認評非第2019~5号

BV8931H

露出ボックス防雨T2型

7,500円

埋込型

2019年9月発売

BV967022H

非常警報設備一体型 内器

24,000円

認評非第2019~4号

BV8921

埋込ボックスT2型

7,000円

2019年9月発売

BV967322H

非常警報設備一体型 防雨埋込型 内器※1

38,000円

認評非第2019~5号

BV8921

埋込ボックスT2型

7,000円

BV967021H

露出型

2019年12月生産終了予定

BV967021H

非常警報設備一体型 内器

18,500円

認評非第13~46号

BV8331H

露出ボックス S2型

6,500円

2019年12月生産終了予定

BV96722H

非常警報設備一体型 露出防雨型※1

39,000円

認評非第13~45号

埋込型

2019年12月生産終了予定

BV967021H

非常警報設備一体型 内器

18,500円

認評非第13~46号

BV8321

埋込ボックス S2型

6,500円

2019年12月生産終了予定

BV967321H

非常警報設備一体型 埋込防雨型 内器※1

32,500円

認評非第13~45号

BV8321

埋込ボックス S2型

6,500円

  • ● プロテクタは[U]オーダー品にて対応しております。もよりの当社営業所までお問い合わせください。
  • 防雨仕様 JIS C 0920 IPX3相当。

火災表示灯3型

外観 品番 品名 希望小売価格
(税抜)
型式番号
BV9403K

BV9403K

火災表示灯3型(3線式・プレート取付金具別売)

5,100円

中第55~4~1号

音響装置

外観 品番 品名 希望小売価格
(税抜)
型式番号
BV92641
BV9216

BV92641

非常警報設備音響装置6型ベル(屋内用)

3,600円

認評非第13~5号

BV92551

非常警報設備音響装置6型ベル(屋外用)※1

19,000円

認評非第15~2号

BV9216

音響装置 住戸内音響装置 角型埋込

3,300円

  • 防雨仕様 JIS C 0920 IPX3相当。
