種類と用途

アウトレットボックス

天井や壁に埋め込んで、電線管の分岐点や、長い配管の途中での接続などに使用します。また、スイッチカバーや丸穴カバーと組み合わせて、埋込型配線器具、照明器具の取り付けに使用します。トロの浸入が防げるトロセーブや塗装アウトレットボックスも揃っています。

アウトレットボックス

コンクリートボックス

鉄筋コンクリートのスラブ配管用に作られたボックスで、底部(背ぶた)が取り外せるようになっています。電線管の分岐点や長い配管の途中での接続、また照明器具の吊り下げ用ボックスとして使用します。

コンクリートボックス

スイッチボックス

埋込型のスイッチやコンセントの取り付けに使用します。カバー付は主としてコンクリート壁に使用され、1コ用のほか2コ用・3コ用・4コ用・5コ用・6コ用があります。また、カバーなしは、主として木造住宅に使用されます。

スイッチボックス

ブランクカバー

ボックスに照明器具やスイッチを取り付けない場合に、蓋として使用します。

ブランクカバー

丸穴カバー・器具用カバー

照明器具や電話線プレートの取り付けに使用します。壁仕上げ面との高さ調整ができるよう、標準型13mmのほか5mmと平カバーの3種類があります。

丸穴カバー・器具用カバー

スイッチカバー

埋込配線器具・信号器具の取り付けに使用します。高さは13mmのほか5mmと平カバーの3種類があります。

スイッチカバー

組合せ

単位:mm

中型四角カバー
大型四角カバー
八角カバー

特長[トロセーブ]

ボックス内へトロが浸入しにくい構造です。防トロのための準備作業やトロの清掃手間を軽減できます。

特長[トロセーブ]

仕様

ノックアウトの呼びと径

単位:mm

呼び G16
(C19)
G22
(C25)
G28
(C31)
C19
ノックアウトの径 21.5 27.1 34 19.6

電気亜鉛めっき仕上げ

アウトレットボックス

単位:mm

中型四角アウトレットボックス浅型
中型四角アウトレットボックス浅型
中浅型 中浅型 メガネ型 中浅型 C19三ツ穴 中浅型 底面つめ付
(アースボンド線取付用)
DS3744 DS37442 DS37443 DS37448

H
44
中型四角アウトレットボックス浅型「トロセーブ」
中型四角アウトレットボックス浅型「トロセーブ」
中浅型 スタット付 中浅型 スタット付・メガネ型 中浅型
スタット付・標準+メガネ型
中浅型
DS37441 DS37444 DS37445 DS37447

H
44
中型四角アウトレットボックス深型
中型四角アウトレットボックス深型
中深型 中深型・メガネ型 中深型 C19三ツ穴 中深型 小ノック 中深型 底面つめ付
(アースボンド線取付用)
DS3754 DS37542 DS37543 DS37544 DS37548

H
54
大型四角アウトレットボックス浅型
大型四角アウトレットボックス浅型
大浅型 大浅型 C19三ツ穴 大浅型 C25三ツ穴
DS3844 DS38443 DS38446

H
44
大型四角アウトレットボックス深型
大型四角アウトレットボックス深型
大深型 大深型 小ノック 大深型
側面ノックアウト貫通型
大深型 C25三ツ穴
DS3854 DS38544 DS38549 DS38546

H
54

コンクリートボックス

単位:mm

中型四角コンクリートボックス 大型四角コンクリートボックス
中型四角コンクリートボックス 大型四角コンクリートボックス
H=44、54、75、90、100 H=54メガネ型 H=44、54、75、90、100 H=54、75 大ノック
DS3444 - DS3544 -
DS3454 DS34542 DS3554 DS35545
DS3476 - DS3576 DS35765
DS3490 - DS3590 -
DS3402 - DS3502 -

H
44
54
75
90
100
八角コンクリートボックス
八角コンクリートボックス
H=44、54、75、90、100 H=75 C19オール
DS3644 -
DS3654 -
DS3676 DS36761
DS3690 -
DS3602 -

H
44
54
75
90
100

スイッチボックス

単位:mm

スイッチボックス(カバー付)
スイッチボックス(カバー付)
1コ用 2コ用 3コ用
DS4911K DS4912 DS4913
スイッチボックス(カバー付)
スイッチボックス(カバー付)
4コ用 5コ用 6コ用
DS4914 DS4915 DS4916K
スイッチボックス(カバー別)
スイッチボックス(カバー別)
1コ用 2コ用 3コ用 4コ用 5コ用
DS49110 DS49120 DS49130 DS49140K DS49150
1コ用スイッチボックス(カバー付)「トロセーブ」 アウトレットボックス用止めねじ
1コ用スイッチボックス(カバー付)「トロセーブ」 アウトレットボックス用
止めねじ
セーリスボックス 沖縄地区(米国配管工法)・
送り用・スタットなし
沖縄地区(米国配管工法)・
送り用・スタット付
DS49117K DS4921 DS4922 DS0018
1コ用スイッチボックス(カバーなし) 1コ用耳付スイッチボックス(カバーなし) 2コ用スイッチボックス(カバーなし) 絶縁セパレータ 住宅用スイッチボックス(鋼板製)3コ用
1コ用スイッチボックス
(カバーなし)
1コ用耳付スイッチボックス
(カバーなし)
2コ用スイッチボックス
(カバーなし)
絶縁セパレータ H 住宅用スイッチボックス
(鋼板製)3コ用
DS4811K DS4812K DS4821K WV2450 35 DSJ8030
      44 DSJ8430

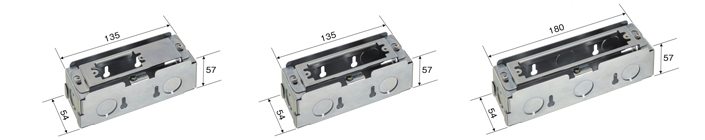

Sプレート用 スイッチボックス(鋼板製)
Sプレート用 スイッチボックス(鋼板製)
1コ用 2コ用 3コ用
NEWDSWCF801 NEWDSWCF802 NEWDSWCF803

カバー

単位:mm

中型四角スイッチカバー 中型四角片寄りスイッチカバー
中型四角スイッチカバー 中型四角片寄りスイッチカバー
1コ用 2コ用 1コ用
DS4611 DS4711 DS4111
DS46112 DS47112 DS41112
DS46115 - -

種類
13mm
5mm
中型四角丸穴カバー 中型四角器具用カバー 中型四角ブランクカバー 中型四角スイッチカバー
中型四角丸穴カバー 中型四角器具用カバー 中型四角ブランクカバー 中型四角スイッチカバー
DS4311 DS4511 - DS46117
DS43112 DS45112 DS4211 -
DS43115 - - -

種類
13mm
5mm
大型四角スイッチカバー 大型四角片寄りスイッチカバー
大型四角スイッチカバー 大型四角片寄りスイッチカバー
1コ用 2コ用 1コ用
DS4612 DS4712 DS4112
DS46122 DS47122 -

種類
13mm
大型四角丸穴カバー 大型四角大丸穴カバー 大型四角器具用カバー
大型四角丸穴カバー 大型四角大丸穴カバー 大型四角器具用カバー
DS4312 DS4412 DS4512
DS43122 DS44122 -

種類
13mm
大型四角ブランクカバー 八角スイッチカバー 八角丸穴カバー
大型四角ブランクカバー 八角スイッチカバー 八角丸穴カバー
- DS4613 DS4313
DS4212 DS46132 DS43132
- - DS43135

種類
13mm
5mm
八角器具用カバー 八角ブランクカバー
八角器具用カバー 八角ブランクカバー
DS4513 -
DS45132 DS4213

種類
13mm
スイッチボックス用カバー
スイッチボックス用カバー
1コ用 2コ用 3コ用
DS49111 DS49121 DS49131
DS49112 DS49122 DS49132

種類
13mm
スイッチボックス用カバー
スイッチボックス用カバー
4コ用 5コ用 6コ用
DS49141 DS49151 DS49161K
DS49142K1 DS49152K1 -

種類
13mm

カチオン電着塗装仕上げ

塗装アウトレットボックス

単位:mm

塗装中型四角アウトレットボックス浅型
塗装中型四角アウトレットボックス浅型
中浅型 中浅型 メガネ型 中浅型 C19三ツ穴
DS3744B DS37442B DS37443B

H
44
塗装中型四角アウトレットボックス浅型「トロセーブ」
塗装中型四角アウトレットボックス浅型「トロセーブ」
中浅型中浅型 スタット付 中浅型
スタット付・メガネ型
中浅型 スタット付・
標準+メガネ型
中浅型
DS37441B DS37444B DS37445B DS37447B

H
44
塗装中型四角アウトレットボックス深型
塗装中型四角アウトレットボックス深型
中深型 中深型・メガネ型 中深型・小ノック
DS3754B DS37542B DS37544B

H
54
塗装大型四角アウトレットボックス浅型
塗装大型四角アウトレットボックス浅型
大浅型 大浅型 C19三ツ穴 大浅型・C25三ツ穴
DS3844B DS38443B DS38446B

H
44
塗装大型四角アウトレットボックス深型
塗装大型四角アウトレットボックス深型
大深型 大深型・小ノック 大深型・C25三ッ穴
DS3854B DS38544B DS38546B

H
54

塗装コンクリートボックス

単位:mm

塗装中型四角コンクリートボックス 塗装大型四角コンクリートボックス 塗装八角コンクリートボックス
塗装中型四角コンクリートボックス 塗装大型四角コンクリートボックス 塗装八角コンクリートボックス
H=44、54、75、90、100 H=54、75 大ノック
DS3444B DS3544B - DS3644B
DS3454B DS3554B DS35545B DS3654B
DS3476B DS3576B DS35765B DS3676B
DS3490B DS3590B - DS3690B
DS3402B DS3502B - DS3602B

H
44
54
75
90
100

塗装スイッチボックス

単位:mm

塗装スイッチボックス(カバー付)
塗装スイッチボックス(カバー付)
1コ用 2コ用 3コ用
DS4911KB DS4912B DS4913B
塗装スイッチボックス(カバー付)
塗装スイッチボックス(カバー付)
4コ用 5コ用 6コ用
DS4914B DS4915B DS4916KB
塗装スイッチボックス(カバー別)
塗装スイッチボックス(カバー別)
1コ用 2コ用 3コ用 4コ用 5コ用
DS49110B DS49120B DS49130B DS49140KB DS49150KB
塗装スイッチボックス(カバー別) 塗装1コ用耳付スイッチボックス(カバーなし) 塗装2コ用スイッチボックス(カバーなし) 絶縁セパレータ
塗装1コ用スイッチボックス
(カバーなし)
塗装1コ用耳付スイッチボックス
(カバーなし)
塗装2コ用スイッチボックス
(カバーなし)
絶縁セパレータ
DS4811B DS4812B DS4821B WV2450

塗装カバー

単位:mm

塗装中型四角スイッチカバー 塗装中型四角片寄りスイッチカバー
塗装中型四角スイッチカバー 塗装中型四角片寄りスイッチカバー
1コ用 2コ用 1コ用
DS4611B DS4711B DS4111B
DS46112B DS47112B DS41112B
DS46115B - -

種類
13mm
5mm
塗装中型四角丸穴カバー 塗装中型四角器具用カバー 塗装中型四角ブランクカバー
塗装中型四角丸穴カバー 塗装中型四角器具用カバー 塗装中型四角ブランクカバー
DS4311B DS4511B -
DS43112B DS45112B DS4211B
DS43115B - -

種類
13mm
5mm
塗装大型四角スイッチカバー 塗装大型四角片寄りスイッチカバー
塗装大型四角スイッチカバー 塗装大型四角片寄りスイッチカバー
1コ用 2コ用 1コ用
DS4612B DS4712B DS4112B
DS46122B DS47122B -
DS46125B - -

種類
13mm
5mm
塗装大型四角丸穴カバー 塗装大型四角大丸穴カバー 塗装大型四角器具用カバー 塗装大型四角ブランクカバー
塗装大型四角丸穴カバー 塗装大型四角大丸穴カバー 塗装大型四角器具用カバー 塗装大型四角ブランクカバー
DS4312B DS4412B DS4512B -
DS43122B DS44122B - DS4212B
DS43125B - - -

種類
13mm
5mm
塗装八角スイッチカバー 塗装八角丸穴カバー 塗装八角器具用カバー 塗装八角ブランクカバー
塗装八角スイッチカバー 塗装八角丸穴カバー 塗装八角器具用カバー 塗装八角ブランクカバー
DS4613B DS4313B DS4513B -
DS46132B DS43132B DS45132B DS4213B
- DS43135B - -

種類
13mm
5mm
塗装八角スイッチカバー
塗装スイッチボックス用カバー
1コ用 2コ用 3コ用
DS49111B DS49121B DS49131B
DS49112B DS49122B DS49132B

種類
13mm
塗装スイッチボックス用カバー
塗装スイッチボックス用カバー
4コ用 5コ用 6コ用
DS49141B DS49151B DS49161KB
DS49142K1B DS49152K1B -

種類
13mm

ボックス取付用部材

ボックス取付プレート
ボックス取付プレート
丸穴カバー用 スイッチカバー用 器具用カバー用
DS43131 DS46111 DS45111
