[電子]消灯タイマ付EEスイッチ[電子]消灯タイマ付EEスイッチ

特長

周囲が暗くなれば門灯や庭園灯を自動点灯し、タイマの働きで設定時間に自動消灯する自動点滅器です。
外壁やサッシなどに合わせてコーディネートできる4色をご用意しています。

ホワイトシルバー シャンパンブロンズ ホワイト ブラック

門灯や庭園灯が暗くなれば自動点灯し、タイマの働きで設定時間に自動消灯します。

自動点灯・自動消灯イメージ図

おすすめの用途

ついうっかりが多い門灯、ポーチ灯、庭園灯など屋外照明のスイッチに。

おすすめの設置場所

玄関脇、駐車場、ベランダ、庭など。

商品ラインアップ

スマート[電子]消灯タイマ付EEスイッチ

ホワイトシルバー EE4518S
EE4518S

希望小売価格 9,500円(税抜)

(点灯照度調整形)
(露出・埋込両用)
(ホワイトシルバー)
8A 100V AC

シャンパンブロンズ EE4518Q
EE4518Q

希望小売価格 9,500円(税抜)

(点灯照度調整形)
(露出・埋込両用)
(シャンパンブロンズ)
8A 100V AC

ホワイト EE4518W
EE4518W

希望小売価格 9,500円(税抜)

(点灯照度調整形)
(露出・埋込両用)
(ホワイト)
8A 100V AC

ホワイトシルバー EE4518B
EE4518B

希望小売価格 9,500円(税抜)

(点灯照度調整形)
(露出・埋込両用)
(ブラック)
8A 100V AC

スマートデザインシリーズ用露出ボックス

スマートデザインシリーズの外形寸法に合わせた露出ボックスです。
コンセント増設工事など、露出ボックス取付が必要な場合の組合せ外観品質が向上します。

ホワイトシルバー WK9803
WK9803

希望小売価格 1,500円(税抜)

上面・下面ノックアウト Φ27.1
背面ノックアウト Φ34.0
(チャコールグレー)

手動押釦

EEスイッチと組み合わせて、手動で照明の点灯・消灯が行えるスイッチです。
EEスイッチ本体の押釦併設選択スイッチを「あり」に設定して接続してください。

  • ・夜間の自動点灯中に手動で照明の点灯・消灯が行えます。
  • ・タイマ消灯後も手動で点灯・消灯が行えます。
  • ・昼間の手動点灯はできません。

コスモシリーズ ワイド21スイッチ

埋込EEスイッチ手動押釦
(ホワイト)
品番 負荷容量 希望小売価格
(税抜)

埋込EEスイッチ手動押釦(ホワイト)

WTF4991W

負荷0.05~3A

1,850円

WTF49911W

負荷0.6~8A

1,900円

アドバンスシリーズスイッチ

埋込EEスイッチ手動押釦
(セラミックホワイト)
品番 負荷容量 希望小売価格
(税抜)

埋込EEスイッチ手動押釦(セラミックホワイト)

WTL4991WK

負荷0.05~3A

2,000円

WTL49911WK

負荷0.6~8A

2,050円

組み合わせ例

露出ボックス

組合せ例 コンセント 露出ボックス

組合せ例

EE4518S

EE4518S

希望小売価格
9,500円(税抜)

WK9803

WK9803

希望小売価格
1,500円(税抜)

手動押釦

組合せ例 スイッチ プレート

組合せ例

コスモシリーズワイド21
埋込住宅用EEスイッチ手動押釦

WTF4991W

WTF4991W

希望小売価格
1,850円(税抜)

コスモシリーズワイド21
スイッチプレート(2コ用)(ホワイト)

WTC7101W

WTC7101W

希望小売価格
120円(税抜)

組合せ例

アドバンスシリーズ
埋込住宅用EEスイッチ手動押釦

WTF4991W

WTF4991W

希望小売価格
1,850円(税抜)

アドバンスシリーズ
コンセントプレート2コ用(マットホワイト)

WTL7002WK

WTL7002WK

希望小売価格
320円(税抜)

他のスイッチと2連接取付する場合は以下をご使用ください。

  • ・アドバンスシリーズ スイッチ+コンセントプレート(2連用)(マットホワイト)
    WTA7112W
  • ・アドバンスシリーズ ブランクチップ(セラミックホワイト)
    WN3020CW

仕様・各種図面

仕様

負荷容量 AC100V 8A
消費電力 6mA以下(定格電圧:1,000 lxにて測定)
動作電圧 AC90V~110V
開閉寿命 10,000回以上
動作照度 点灯照度 5~300 lx(定格電圧、周囲温度20±5℃において)
消灯照度 点灯照度の10倍以下(5 lx調整時)
5倍以下(300 lx調整時)
使用場所 屋外、屋側
使用周囲温度 -10℃~40℃

寸法図(寸法表示単位:mm)

EE4518S・W・Q・B

EE4518S・W・Q・B

WTF4991W・WTF49911W

WTF4991W・WTF49911W

WTL4991WK・WTL49911WK

WTL4991WK・WTL49911WK

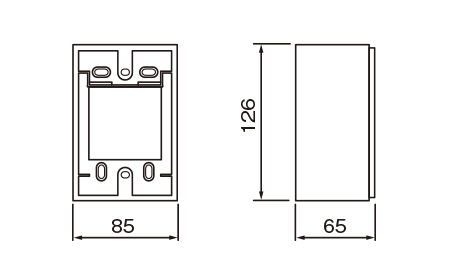

WK9803

WK9803

負荷接続灯数

EE4518S・Q・W・Bの負荷接続灯数につきましては、こちらをご覧ください。

各部の名称と設定方法

各部の名称と設定方法

押釦併設「あり」の場合

手動押釦(WTF4991W、WTF49911W、WTL4991WK、WTL49911WK、WT5460)との組み合わせで、
夜間、自動点灯後、必要に応じて手動で照明器具の点灯/消灯を繰り返し行えます。
タイマで消灯後も押釦スイッチで点滅を繰り返し行えます。(昼間、自動点灯前の点灯はできません。)

夜間停電回復時の動作

停電時間 停電前状態 停電回復時
押釦併設選択スイッチの設定
「あり」 「なし」
瞬時
(3秒以下)
点灯 消灯※1 点灯
消灯 点灯※1 消灯
3秒を超える 点灯 点灯※2 点灯※2
消灯 点灯※2 点灯※2
※1
再点滅のため手動押釦を押してください。消灯時間調整つまみが「切」の場合は朝方まで点灯します。
※2
消灯時間を設定している場合は点灯後約4時間後に消灯、翌日は設定した消灯時間で動作します。

結線方法

結線方法
  • ・EE4518S・Q・W・B、EE4413K・AK以外のEEスイッチには使用できません。
  • ・手動押釦操作時は約2秒以内で押してください。
  • ・上記、手動押釦セットを設置する時は、負荷容量に合ったものをご使用ください。
    (パイロットランプで室内から照明器具の点滅状態が確認できます。)
  • ・負荷電流値、0.05~3Aの場合はWTF4991W・WTL4991WK、0.6~8Aの場合はWTF49911W・WTL49911WKをご使用ください。
  • ・手動押釦スイッチを複数台使う時は、直列に接続してください。
