フラットな発光面で建築に直線を描く、スリムなベースライト「sBシリーズ」直付型

「sBシリーズ」直付型は、フラットな発光面で建築に直線を描く、スリムなベースライトです。光源カバーとアルミ本体を一体構造にすることで外観意匠性を向上。連結補助具で連続する美しい光のラインを実現します。

「sBシリーズ」直付型 紹介動画

紹介動画

「sBシリーズ」直付型 の商品紹介動画です。

美しい光のラインと意匠性

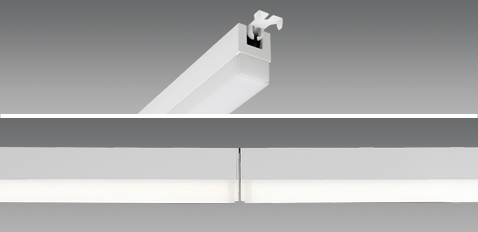

連続する美しい光のライン

連続する美しい光のラインの写真

連結補助具を使用することで連結時に美しい直線設置が簡単に行えます。

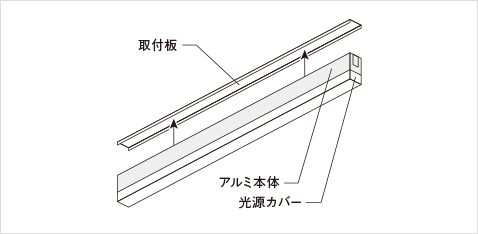

意匠性にこだわった一体構造

構造図

光源カバーとアルミ本体を一体構造とし、外観意匠性を向上(特許出願中)

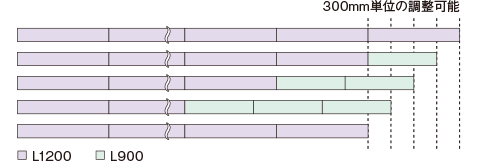

連結でも使いやすい長さバリエーション

L300mm 単位で連結端の合わせ調整が可能。
L1500タイプを使用することで、より少ない台数で直線的な設置が可能。(低光束タイプのみ)

長さイラスト

設置について

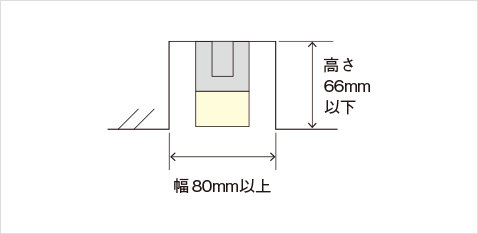

最小施工寸法

寸法図

取付方向:天井、壁(横向き)、据置き

◯天井取付イラスト

天井取付

◯壁面取付(横向き)イラスト

壁面取付(横向き)

◯据置き取付イラスト

据置き取付

×壁面取付(縦向き)イラスト

壁面取付(縦向き)

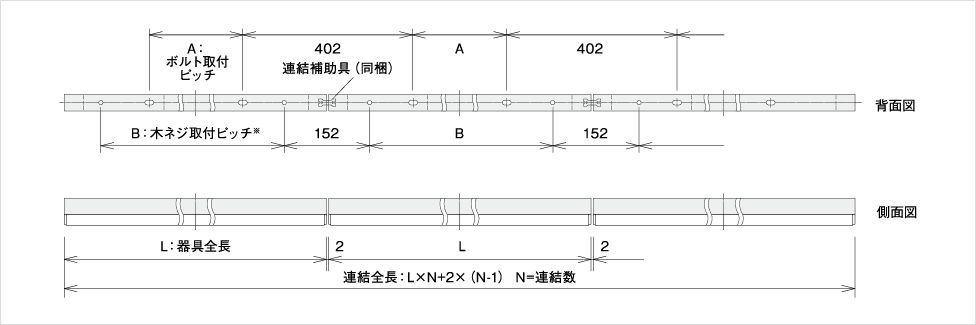

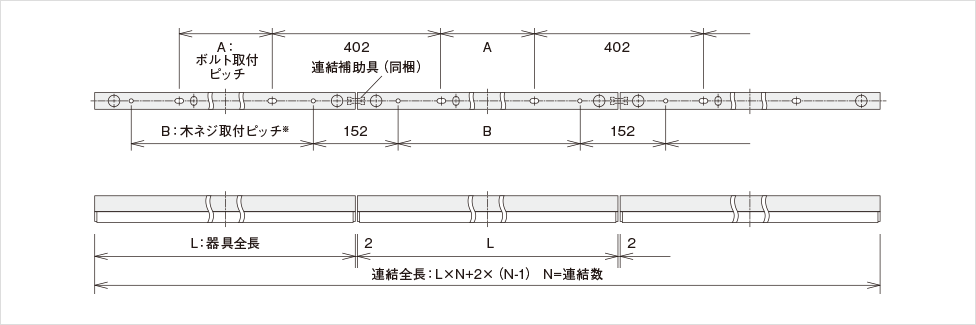

連結時の寸法図

  • ボルト取付および木ネジ取付に対応します。
  • 連結時の取付ピッチは下記をご参照ください。
連結時の寸法図
器具タイプ L寸法(器具全長) A寸法(ボルト取付ピッチ) B 寸法(木ネジ取付ピッチ)
L900タイプ 900mm 500mm 750mm
L1200タイプ 1200mm 800mm 1050mm
L1500タイプ 1500mm 1100mm ※1350mm
長手中央でも取付(計3カ所)

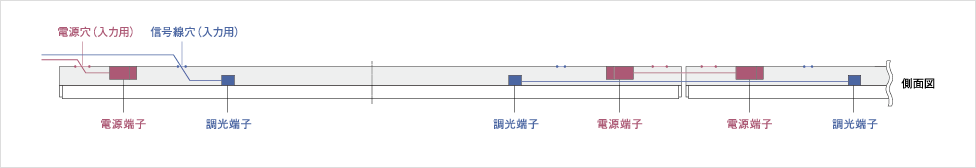

配線方法(連結取付の場合)

連結時の寸法図

商品ラインアップ

高光束タイプ

約5〜100%

調光ライコン別売 / Ra83

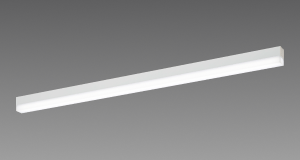

本体色:ホワイト

本体色:ホワイトの写真

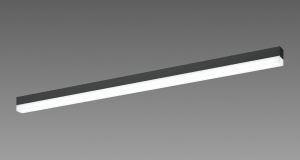

本体色:ブラック

本体色:ブラックの写真
L1200タイプ L900タイプ L1200タイプ L900タイプ


昼白色
5000K

NNF51200 LR9 先端SSL商品 工場在庫品

(4800 lm・30.6W・156.8 lm/W)

44,800円(税抜)

NNF50900 LR9 先端SSL商品 工場在庫品

(3550 lm・23.0W・154.3 lm/W)

40,500円(税抜)

NNF51210 LR9 先端SSL商品 工場在庫品

(4600 lm・30.6W・150.3 lm/W)

44,800円(税抜)

NNF50910 LR9 先端SSL商品 工場在庫品

(3400 lm・23.0W・147.8 lm/W)

40,500円(税抜)


白色
4000K

NNF51201 LR9 先端SSL商品 工場在庫品

(4600 lm・30.6W・150.3 lm/W)

44,800円(税抜)

NNF50901 LR9 先端SSL商品 工場在庫品

(3400 lm・23.0W・147.8 lm/W)

40,500円(税抜)

NNF51211 LR9 先端SSL商品 工場在庫品

(4410 lm・30.6W・144.1 lm/W)

44,800円(税抜)

NNF50911 LR9 先端SSL商品 工場在庫品

(3260 lm・23.0W・141.7 lm/W)

40,500円(税抜)


温白色
3500K

NNF51202 LR9 先端SSL商品 工場在庫品

(4530 lm・30.6W・148.0 lm/W)

44,800円(税抜)

NNF50902 LR9 先端SSL商品 工場在庫品

(3350 lm・23.0W・145.6 lm/W)

40,500円(税抜)

  • 加工対応
  • 加工対応


電球色
3000K

NNF51203 LR9 先端SSL商品 工場在庫品

(4430 lm・30.6W・144.7 lm/W)

44,800円(税抜)

NNF50903 LR9 先端SSL商品 工場在庫品

(3270 lm・23.0W・142.1 lm/W)

40,500円(税抜)

  • 加工対応
  • 加工対応
  • 加工対応品の納期および価格については、お取引先にお問合せください。

低光束タイプ

約5〜100%

調光ライコン別売 / Ra83

本体色:ホワイト

本体色:ホワイトの写真

本体色:ブラック

本体色:ブラックの写真
L1500タイプ L1200タイプ L900タイプ L1500タイプ L1200タイプ L900タイプ


昼白色
5000K

NNF41500 LR9 先端SSL商品 工場在庫品

(4120 lm・26.8W・153.7 lm/W)

44,800円(税抜)

NNF41200 LR9 先端SSL商品 工場在庫品

(3300 lm・21.7W・152.0 lm/W)

38,700円(税抜)

NNF40900 LR9 先端SSL商品 工場在庫品

(2470 lm・16.6W・148.7 lm/W)

34,400円(税抜)

NNF41510 LR9 先端SSL商品 工場在庫品

(4000 lm・26.8W・149.2 lm/W)

44,800円(税抜)

NNF41210 LR9 先端SSL商品 工場在庫品

(3200 lm・21.7W・147.4 lm/W)

38,700円(税抜)

NNF40910 LR9 先端SSL商品 工場在庫品

(2400 lm・16.6W・144.5 lm/W)

34,400円(税抜)


白色
4000K

NNF41501 LR9 先端SSL商品 工場在庫品

(3950 lm・26.8W・147.3 lm/W)

44,800円(税抜)

NNF41201 LR9 先端SSL商品 工場在庫品

(3160 lm・21.7W・145.6 lm/W)

38,700円(税抜)

NNF40901 LR9 先端SSL商品 工場在庫品

(2370 lm・16.6W・142.7 lm/W)

34,400円(税抜)

NNF41511 LR9 先端SSL商品 工場在庫品

(3840 lm・26.8W・143.2 lm/W)

44,800円(税抜)

NNF41211 LR9 先端SSL商品 工場在庫品

(3070 lm・21.7W・141.4 lm/W)

38,700円(税抜)

NNF40911 LR9 先端SSL商品 工場在庫品

(2300 lm・16.6W・138.5 lm/W)

34,400円(税抜)


温白色
3500K

NNF41502 LR9 先端SSL商品 工場在庫品

(3890 lm・26.8W・145.1 lm/W)

44,800円(税抜)

NNF41202 LR9 先端SSL商品 工場在庫品

(3110 lm・21.7W・143.3 lm/W)

38,700円(税抜)

NNF40902 LR9 先端SSL商品 工場在庫品

(2330 lm・16.6W・140.3 lm/W)

34,400円(税抜)

  • 加工対応
  • 加工対応
  • 加工対応


電球色
3000K

NNF41503 LR9 先端SSL商品 工場在庫品

(3800 lm・26.8W・141.7 lm/W)

44,800円(税抜)

NNF41203 LR9 先端SSL商品 工場在庫品

(3040 lm・21.7W・140.0 lm/W)

38,700円(税抜)

NNF40903 LR9 先端SSL商品 工場在庫品

(2280 lm・16.6W・137.3 lm/W)

34,400円(税抜)

  • 加工対応
  • 加工対応
  • 加工対応
  • 加工対応品の納期および価格については、お取引先にお問合せください。

オプション

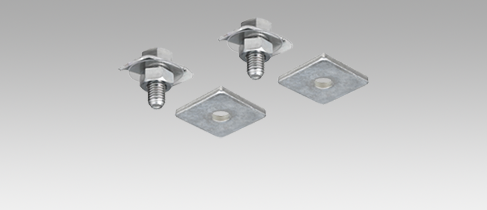

sBシリーズ用レースウェイ取付金具(本体下向き器具取付用)

NNFK95400 先端SSL商品 工場在庫品

希望小売価格 2,340円(税抜)

[仕様]
・レースウェイ30・45型共通
・2個セット

開口部下向きのレースウェイ本体に照明器具を取り付ける場合に使用します。

  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。
