システム天井用照明器具「グリッドシリーズ」グリッド天井タイプ リニューアル専用リメイクユニット

「グリッドシリーズ」グリッド天井タイプ リニューアル専用リメイクユニットは、設備機器を外さずにLED照明器具へのリニューアルが可能なシステム天井用照明器具です。空調衛生・防災関連の工事業者様などの工事が不要なため、短工期で工事費用を削減、省エネにも貢献します。

吹き出し口などの付帯設備の撤去、復旧工事が不要

器具本体を取り外さない構造のため、プレートに取り付けられている設備の取り外し・復旧工事が不要です。また機器本体やルーバをそのまま活用するため廃材を制御できます。

施工手順イメージ

施工手順イメージ図

リニューアル完成イメージ

リニューアル完成イメージ図

「短期工事」設備機器を外さずにLED照明器具へのリニューアルが可能

施工手順比較(イメージ)

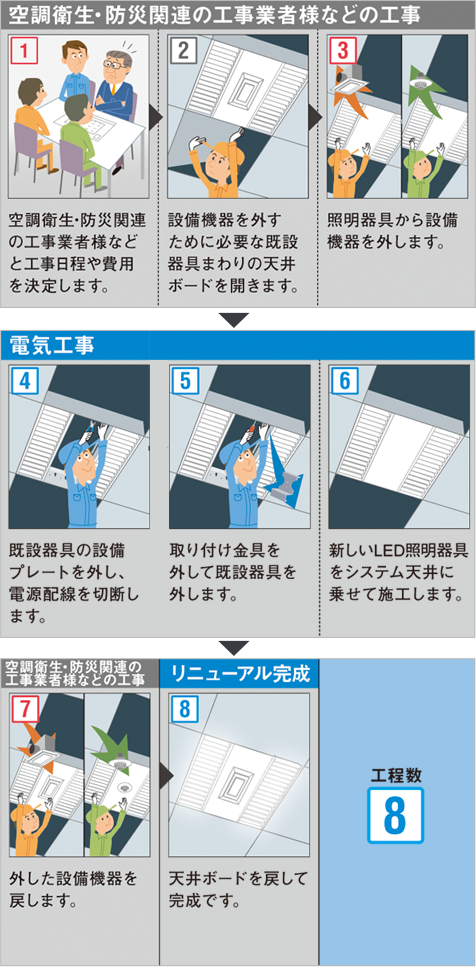

器具ごと交換の場合

空調衛生・防災関連の工事業者様などの工事が別途必要

空調衛生・防災関連の工事業者様などの工事
↓

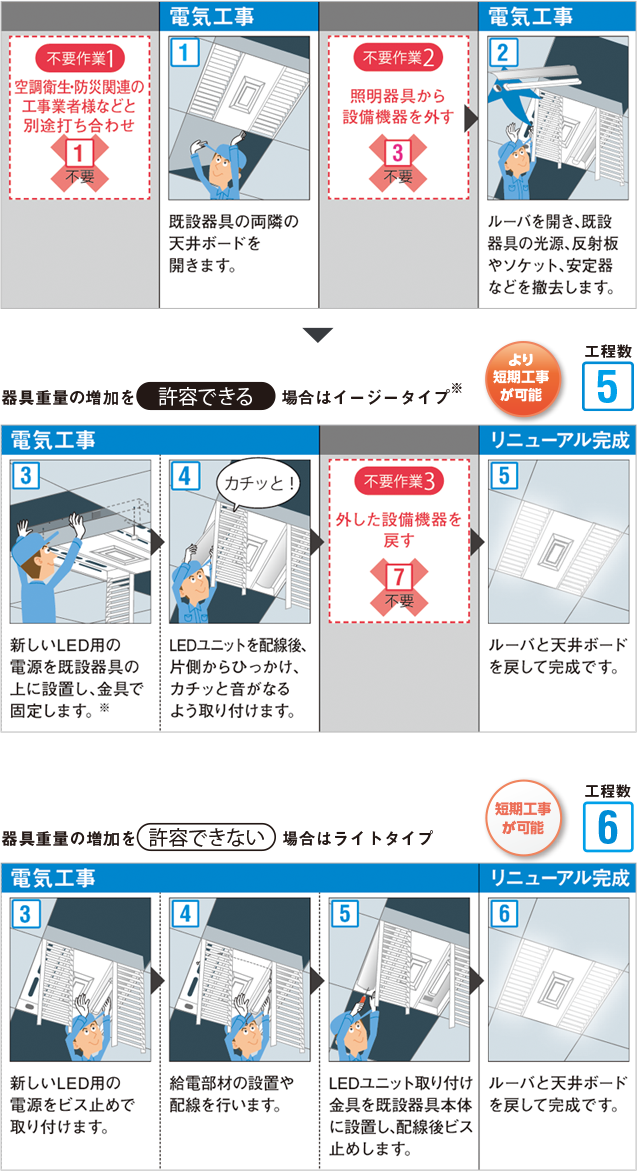

LEDユニット(リニューアル専用リメイクユニット)交換の場合

空調衛生・防災関連の工事業者様などの工事が不要

  • イージータイプは、既設器具と比較して、1台あたり500g重くなります。リニューアルを行うにあたり耐震確認が必要な場合があります。
電気工事

【照明器具リニューアル時のご注意】
当社照明器具をリニューアルする際、他社製照明器具に変更して設置すると既設のパナソニック製制御システムで制御できなくなる場合があります。
リニューアルご検討の際は当社までご連絡ください。

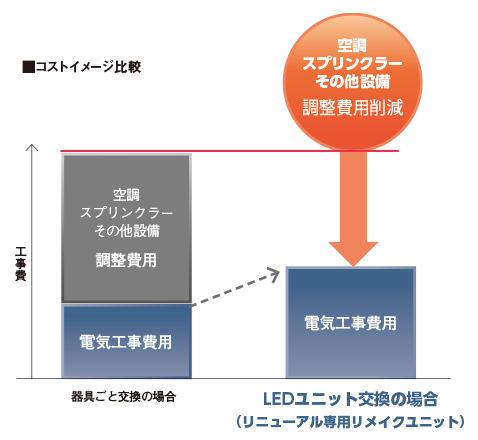

「経費削減」作業工程が削減できるから工事費用がお得

コストイメージ図

既設器具本体をそのまま活用し、LEDユニット(リニューアル専用リメイクユニット)交換だけの省施工だから工事費用が削減できます。

「経費削減」LED照明器具にリニューアルすると約60%節電が可能

既設の蛍光灯器具と比較

蛍光灯照明器具 LED照明器具(LEDユニット)

蛍光灯照明器具(FHP45形×2)

照明器具:特注品
ランプ:45形コンパクト形蛍光灯FHP2灯
ルーバ:平行ルーバ

システム天井用照明器具グリッドシリーズ
リニューアル専用リメイクユニット

LEDユニット:一般出力型
ルーバ:平行ルーバ

器具台数

160台

160台

照明設計
(単位:lx)

配光曲線図
配光曲線図

平均照度

1330lx

1116lx※1

消費電力

90W

31.2W

平均照度750lx
設置時※1

消費電力

56.8W

22.8W

約60%節電※1

1m2あたりの商品電力

17.5W/m2

7.0W/m2

約60%節電※1

計算条件
天井高さ2.8m/反射率:天井70%、壁50%、床10%/計算面高さ0.8m/
保守率:蛍光灯照明器具0.69
システム天井用照明器具 グリッドシリーズ 一体型LEDベースライト ルーバータイプ0.86

  • 平均照度は推定値です。既設器具本体、ルーバの状態によって変化する可能性がございます。あらかじめご了承ください。

商品ラインアップ

既設の蛍光灯器具にあわせて、3種類の明るさタイプと3種類の光色からLEDユニットを選択可能です。

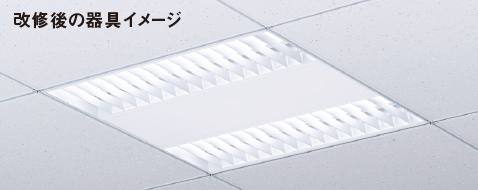

写真:改善後の器具イメージ
写真:LEDユニット(特注品)

イージータイプLEDユニット(特注品)

明るさタイプ 図番 色温度 器具光束・消費電力・固有エネルギー消費効率
一般出力型 T3AM80501

昼白色 5000K

4080lm・31.2W・130.7lm/W
T3AM80502

白色 4000K

3880lm・31.2W・124.3lm/W
T3AM80503

温白色 3500K

3880lm・31.2W・124.3lm/W
出力アップ型 T3AM80511

昼白色 5000K

5080lm・42.4W・119.8lm/W
T3AM80512

白色 4000K

4830lm・42.4W・113.9lm/W
T3AM80513

温白色 3500K

4830lm・42.4W・113.9lm/W
高出力型 T3AM80521

昼白色 5000K

7950lm・61.1W・130.1lm/W
T3AM80522

白色 4000K

7560lm・61.1W・123.7lm/W
T3AM80523

温白色 3500K

7560lm・61.1W・123.7lm/W

ライトタイプLEDユニット(特注品)

明るさタイプ 図番 色温度 器具光束・消費電力・固有エネルギー消費効率
一般出力型 T3AM80531

昼白色 5000K

4080lm・31.2W・130.7lm/W
T3AM80532

白色 4000K

3880lm・31.2W・124.3lm/W
T3AM80533

温白色 3500K

3880lm・31.2W・124.3lm/W
出力アップ型 T3AM80541

昼白色 5000K

5080lm・42.4W・119.8lm/W
T3AM80542

白色 4000K

4830lm・42.4W・113.9lm/W
T3AM80543

温白色 3500K

4830lm・42.4W・113.9lm/W
高出力型 T3AM80551

昼白色 5000K

7950lm・61.1W・130.1lm/W
T3AM80552

白色 4000K

7560lm・61.1W・123.7lm/W
T3AM80553

温白色 3500K

7560lm・61.1W・123.7lm/W

共通項目

仕様
  • 約5~100%連続調光(LR9)
  • 電圧:100~242V対応
  • 反射板:鋼板(高反射白色粉体塗装)
  • パネル:アクリル
  • 光源寿命40000時間(光束維持率95%)
備考
  • 当社製グリッドシリーズ ツイン蛍光灯グリッド天井タイプ照明器具(特注品)専用です。
  • 既設器具への適合性確認が必要です。 注) 適合調光器をご使用ください。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。ご了承ください。
  • 上記商品の納期および価格については、お取引先にお問い合わせください。
  • 器具光束(および固有エネルギー消費効率)は器具本体に取り付けた場合の推定値です。
    器具本体、ルーバの状態によって変化する可能性がございます。あらかじめご了承ください。

適合調光器(調光タイプのみ対応)

ライトコントロール(※1)

ライマネFX 信号線式

セパレートセルコン

明るさセンサA ひと明るさセンサAN NT
  • 調光器による消灯後も照明器具が薄暗く発光する場合があります。演出用に消灯する際はご注意ください。
