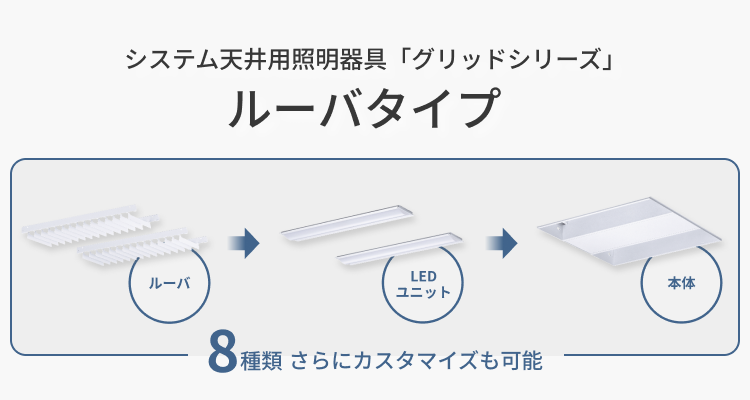

システム天井用照明器具「グリッドシリーズ」一体型LEDベースライト ルーバータイプ

「グリッドシリーズ」一体型LEDベースライト ルーバータイプは、汎用性の高い18種類の組み合わせをご用意。さらに、お客様の使用環境に応じて、640×630モジュール対応タイプなど、カスタマイズのご要望にもお応えします。

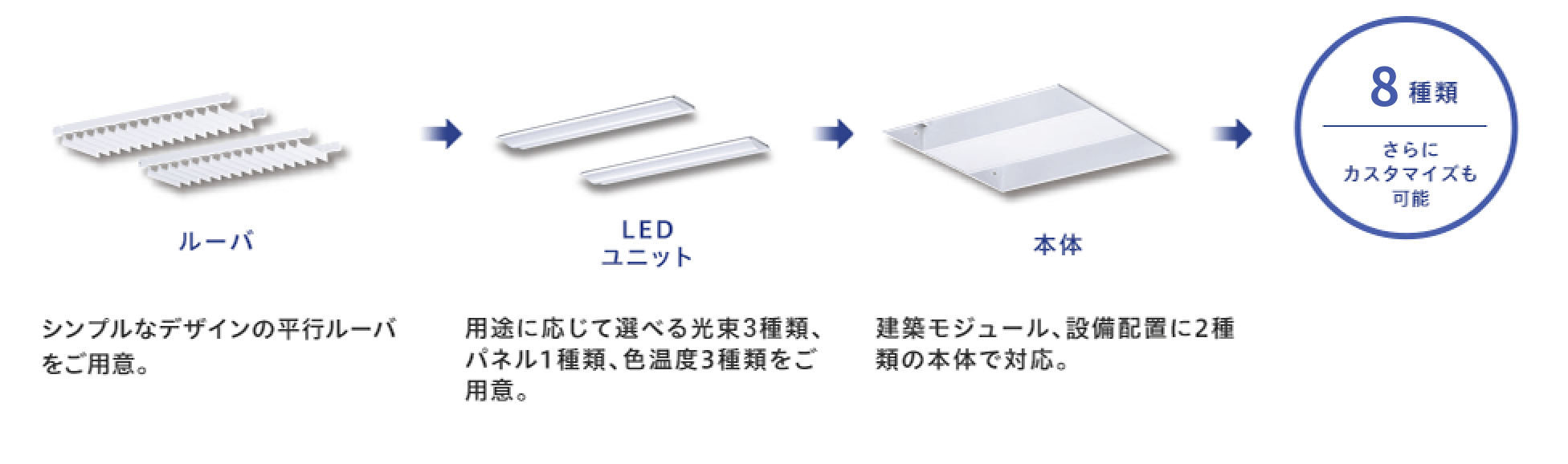

汎用性の高い18種類の組み合わせ

一体型LEDベースライト ルーバータイプと一体型LEDベースライト フラットパネルタイプの比較図「埋込高さ約45%薄型化」「重さ約20%軽量化」

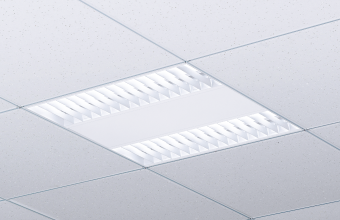

従来ルーバータイプと同等のまぶしさ制御

システム天井用照明器具 グリッドシリーズの比較

蛍光灯照明器具(FHP45形×2) システム天井用照明器具 グリッドシリーズ 一体型LEDベースライト ルーバータイプ

照明器具:特注品
ランプ:45形コンパクト蛍光灯FHP2灯
ルーバ:平行ルーバ

照明器具:T3AM85001-K2
LEDユニット:一般出力型/乳白パネル/昼白色(5000K)
ルーバ:平行ルーバ

器具台数

160台

160台

照度設計
(単位:lx)

照度設計図
照度設計図

平均照度

1330lx

1116lx

消費電力

90W

31.2W

平均照度750lx
設置時

消費電力

56.8W

22.8W

約60%節電

1m2あたりの商品電力

17.5W/m2

7.0W/m2

約60%節電

計算条件:天井高さ2.8m/反射率:天井70%、床10%/計算面高さ0.8m/
保守率:蛍光灯照明器具0.69、システム天井用照明器具 グリッドシリーズ 一体型LEDベースライト ルーバータイプ0.86

カスタマイズのご要望対応

以下のようなご要望にも対応いたします。
●640×640モジュール対応タイプ ●当社Tバー15D以外の対応 など

  • 仕様の詳細については別途お取引先にお問い合わせください。
  • 仕様検討の結果、ご要望にお応えできない場合もございます。あらかじめご了承ください。

DALI-2システム対応

国際標準規格の照明制御通信方式「DALI-2」に特注対応いたします。

商品ラインアップ(組み合わせ例)

(600×600mmモジュール対応の照明器具)

2灯形状
本体

600×600タイプ

LED
ユニット

一般出力型

乳白パネル

写真:乳白パネル


昼白色
5000K

図番:T3AM86001

(4080 lm・31.2W・130.7 lm/W)

図番:T3AM86011

(3980 lm・31.2W・127.5 lm/W)


白色
4000K

図番:T3AM86002

(3880 lm・31.2W・124.3 lm/W)

図番:T3AM86012

(3790 lm・31.2W・121.4 lm/W)


温白色
3500K

図番:TT3AM86003

(3880 lm・31.2W・124.3 lm/W)

図番:T3AM86013

(3790 lm・31.2W・121.4 lm/W)

高出力型

乳白パネル

写真:乳白パネル


昼白色
5000K

図番:T3AM86041

(7950 lm・61.1W・130.1 lm/W)

図番:T3AM86051

(7800 lm・61.1W・127.6 lm/W)


白色
4000K

図番:T3AM86042

(7560 lm・61.1W・123.7 lm/W)

図番:T3AM86052

(7410 lm・61.1W・121.2 lm/W)


温白色
3500K

図番:T3AM86043

(7560 lm・61.1W・123.7 lm/W)

図番:T3AM86053

(7410 lm・61.1W・121.2 lm/W)

ルーバ

平行ルーバ

R形平行ルーバ

1灯形状
本体

600×200タイプ

LED
ユニット

一般出力型

乳白パネル

写真:乳白パネル


昼白色
5000K

図番:T3AM86061

(3970 lm・31.2W・127.2 lm/W)

図番:T3AM86071

(3890 lm・31.2W・124.6 lm/W)


白色
4000K

図番:T3AM86062

(3780 lm・31.2W・121.1 lm/W)

図番:T3AM86072

(3710 lm・31.2W・118.9 lm/W)


温白色
3500K

図番:T3AM86063

(3780 lm・31.2W・121.1 lm/W)

図番:T3AM86073

(3710 lm・31.2W・118.9 lm/W)

ルーバ

平行ルーバ

R形平行ルーバ

共通項目

仕様
  • 約5~100%連続調光(起動方式:LR9)
  • 電圧:100~242V対応
  • 本体:鋼板(高反射白色粉体塗装)
  • 反射板:鋼板(高反射白色粉体塗装)
  • ルーバ:鋼板(高反射白色粉体塗装)
  • パネル:アクリル
  • 光源寿命40000時間(光束維持率95%)
  • 水平天井埋込専用
備考
  • 適合調光器をご使用ください。
  • Tバー15D専用です。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。ご了承ください。
  • 別途専用の設備プレートが必要です。設備プレートの代わりに天井ボードを利用することはできません。
  • 表組内の数値は本体、LEDユニット、ルーバを組み合わせた器具から放出される 光束、消費電力、固有エネルギー消費効率を表しています。
  • 表組内の数値は200V時の数値です。
  • 上記商品の納期および価格については、お取引先にお問い合わせください。

適合調光器(調光タイプのみ対応)

ライトコントロール(※1)

ライマネFX 信号線式

セパレートセルコン

明るさセンサA ひと明るさセンサAN NT
  • 調光器による消灯後も照明器具が薄暗く発光する場合があります。演出用に消灯する際はご注意ください。

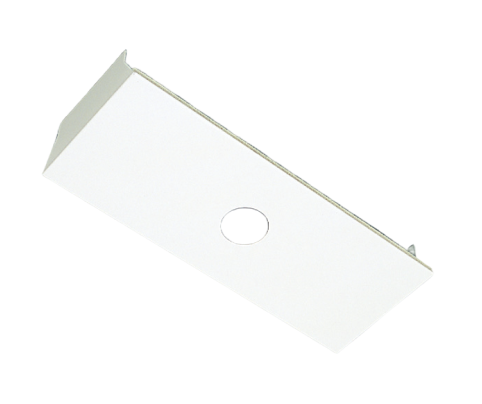

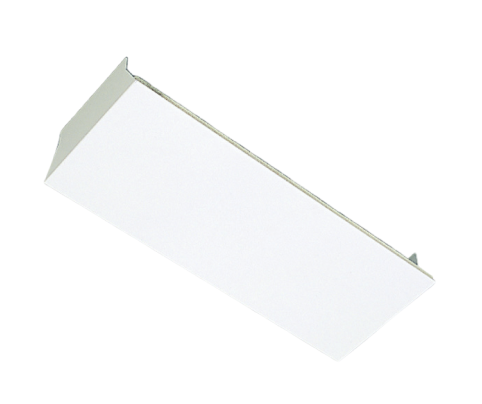

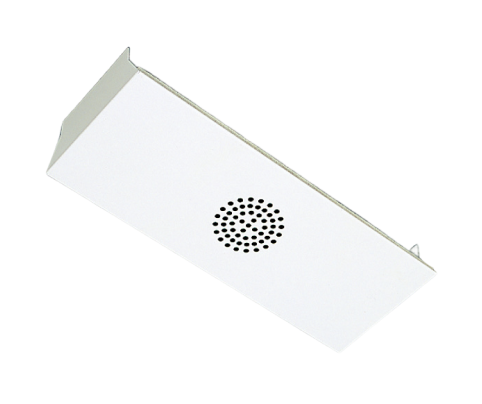

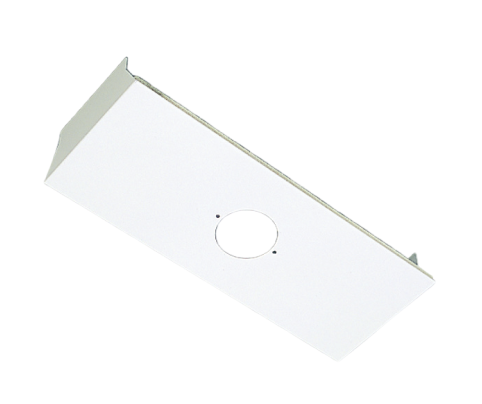

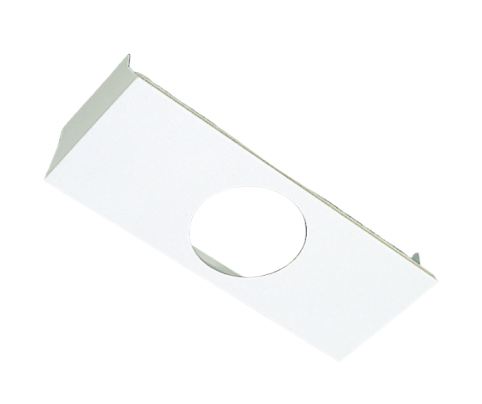

プレート 特注品
