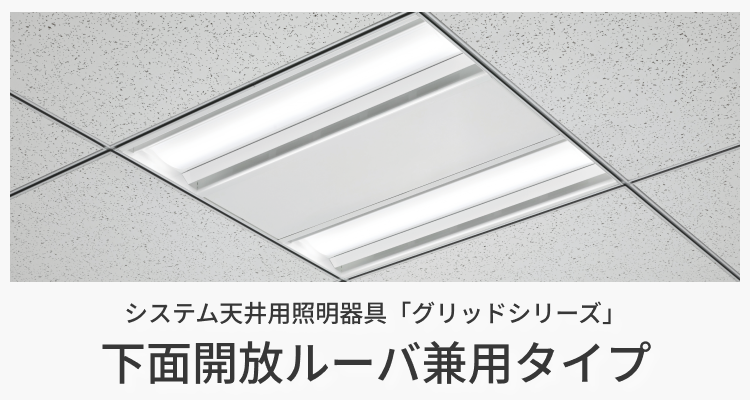

「グリッドシリーズ」下面開放ルーバ兼用タイプ

閉じる

お客様のご要望に合わせて、器具を天井に設置したまま平行ルーバタイプへの変更が可能です。既設の器具高さや天井裏環境を気にせずに施工できる浅型タイプで現場の器具種類も1つに集約できます。

特長

商品ラインアップ

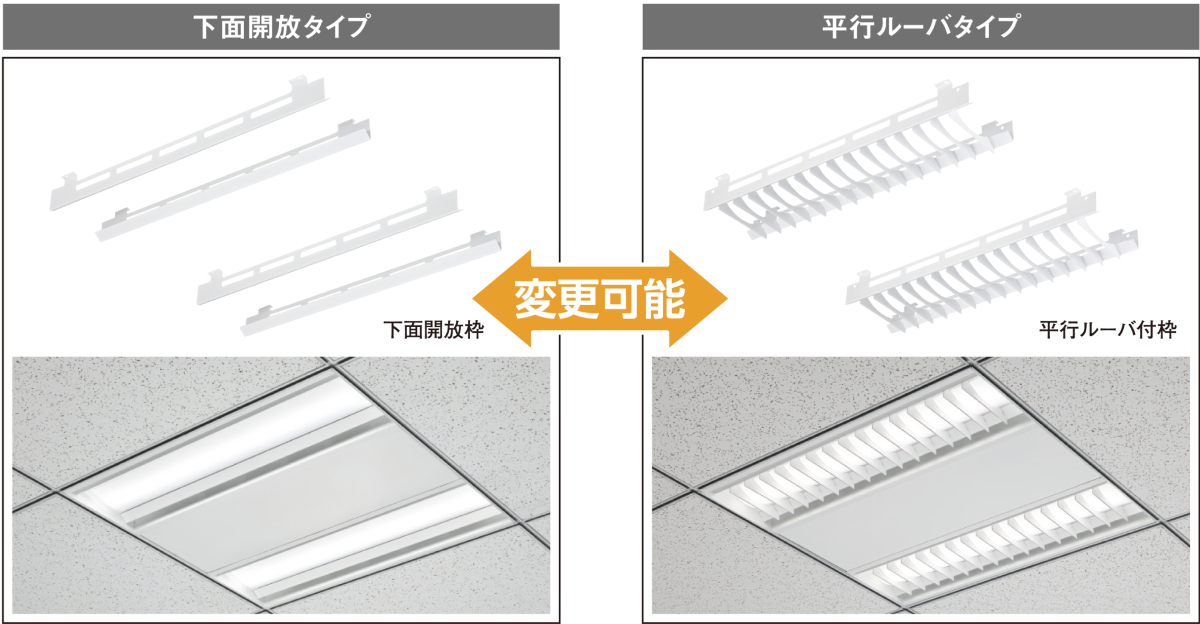

平行ルーバタイプに変更可能

お客様のご要望に合わせて、器具を天井に設置したまま平行ルーバタイプへの変更が後からでも可能です。

※平行ルーバ付枠のスペースを確保するために光源ユニットは天井面よりも、奥まった位置に設置されています。

後から変更できるので安心

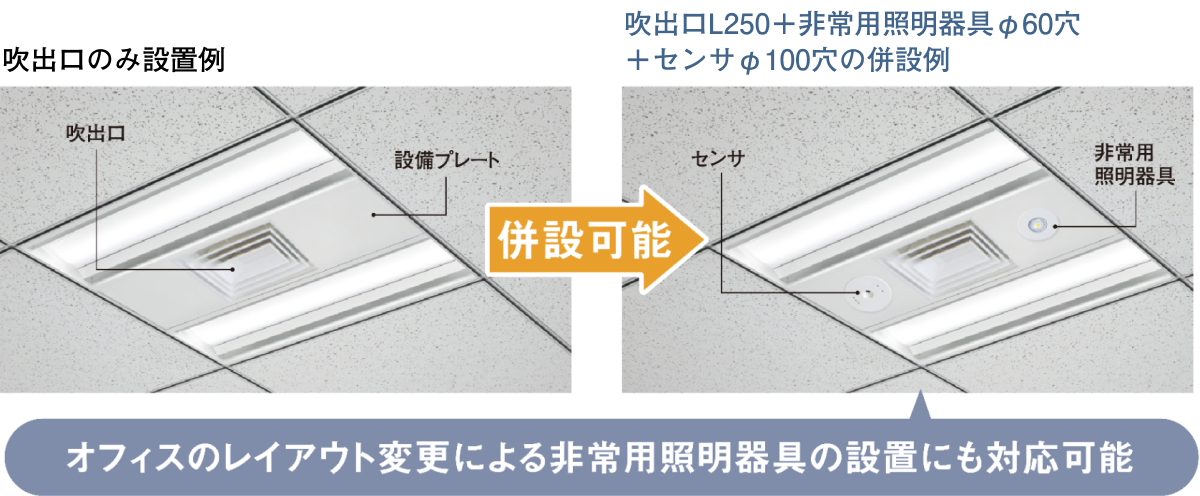

設備プレート内に吹出口と非常用照明器具などの併設が可能です。

※併設設備のサイズ（⽬安）
・吹出⼝L250の場合：φ100⽳以下の設備
・吹出⼝L350の場合：φ60⽳以下の設備
※上記サイズ以外の設備の組み合わせは別途ご相談ください。

設備プレートに併設すると天井面もスッキリ

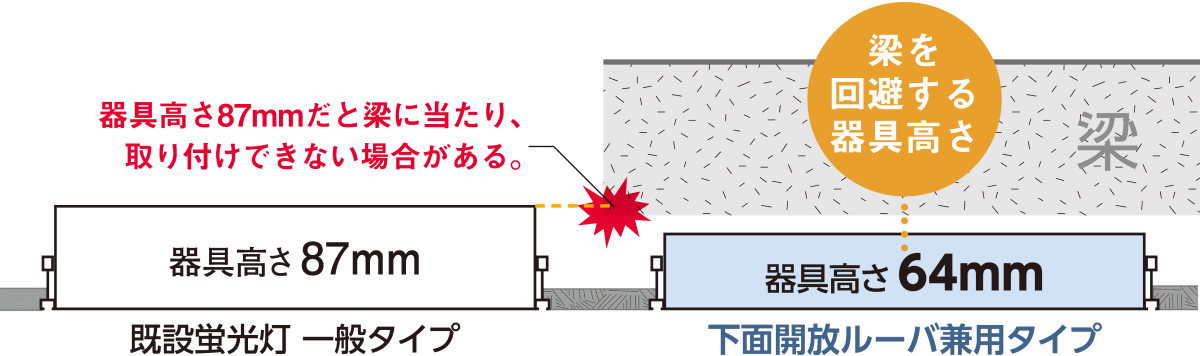

既設の器具高さや天井裏環境を気にせずに施工できる浅型タイプ。現場の器具種類も1つに集約できます。

オフィスのどこでも施工できる

設計配置に合わせて明るさのバリエーションから選択可能です。※器具光束は下面開放枠の数値です（平行ルーバタイプの場合、器具光束約5%ダウン）

器具光束	2000 lmタイプ	3000 lmタイプ	5000 lmタイプ	6000 lmタイプ

昼白色（5000K）	図番：T3AM30561-K （2530 lm・16.2W・156.1 lm/W）	図番：T3AM30541-K （3370 lm・21.3W・158.2 lm/W）	図番：T3AM30521-K （5030 lm・30.1W・167.1 lm/W）	図番：T3AM30501-K （6650 lm・40.0W・166.2 lm/W）
白色（4000K）	図番：T3AM30562-K （2500 lm・16.2W・154.3 lm/W）	図番：T3AM30542-K （3320 lm・21.3W・155.8 lm/W）	図番：T3AM30522-K （4960 lm・30.1W・164.7 lm/W）	図番：T3AM30502-K （6560 lm・40.0W・164.0 lm/W）

仕様	約10～100%連続調光（起動方式：LA9）電圧：100～242V対応本体：鋼板（高反射白色粉体塗装）反射板：鋼板（高反射白色粉体塗装）ルーバ：鋼板（高反射白色粉体塗装）パネル：アクリルリターン面積：0.04m² 光束維持時間40000時間水平天井埋込専用
備考	適合調光器をご使用ください。 Tバー15D専用です。 □600グリッド専用です。 LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。ご了承ください。表組内の数値は本体、LEDユニット、下面開放枠を組み合わせた器具から放出される光束、消費電力、固有エネルギー消費効率を表しています。表組内の数値は200V時の数値です。特注品のグリーン購入法適合品に関しては特注器具図面に適合表示をいたします。詳細はお問い合わせください。上記商品の納期および価格については、お取引先にお問い合わせください。平行ルーバタイプの器具光束は約5%ダウンとなります。 1灯形状タイプは別途ご相談ください。
