「グリッドシリーズ」グリッド天井タイプリニューアル専用リメイクユニット

閉じる

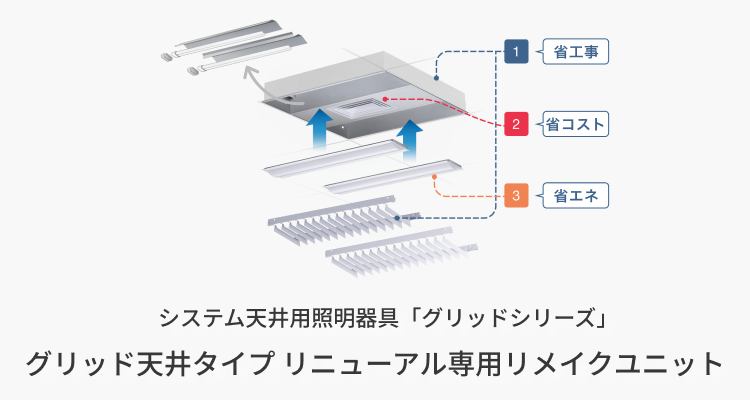

「グリッドシリーズ」グリッド天井タイプリニューアル専用リメイクユニットは、設備機器を外さずにLED照明器具へのリニューアルが可能なシステム天井用照明器具です。空調衛生・防災関連の工事業者様などの工事が不要なため、短工期で工事費用を削減、省エネにも貢献します。

特長

商品ラインアップ

吹き出し口などの付帯設備の撤去、復旧工事が不要

器具本体を取り外さない構造のため、プレートに取り付けられている設備の取り外し・復旧工事が不要です。また機器本体やルーバをそのまま活用するため廃材を制御できます。

当商品は、プレート部に取り付けられた設備の工事を含めて、LED改修工事の手間を減らすことを目的としています。単純な器具の施工においては、器具本体をまるごと交換する器具交換よりも、施工に時間がかかることがあります。
当社製ツイン蛍光灯グリッド天井タイプ照明器具の中には、当商品で対応できないものもございます。当商品でリニューアルをご検討の際は、必ず当社までご相談ください。

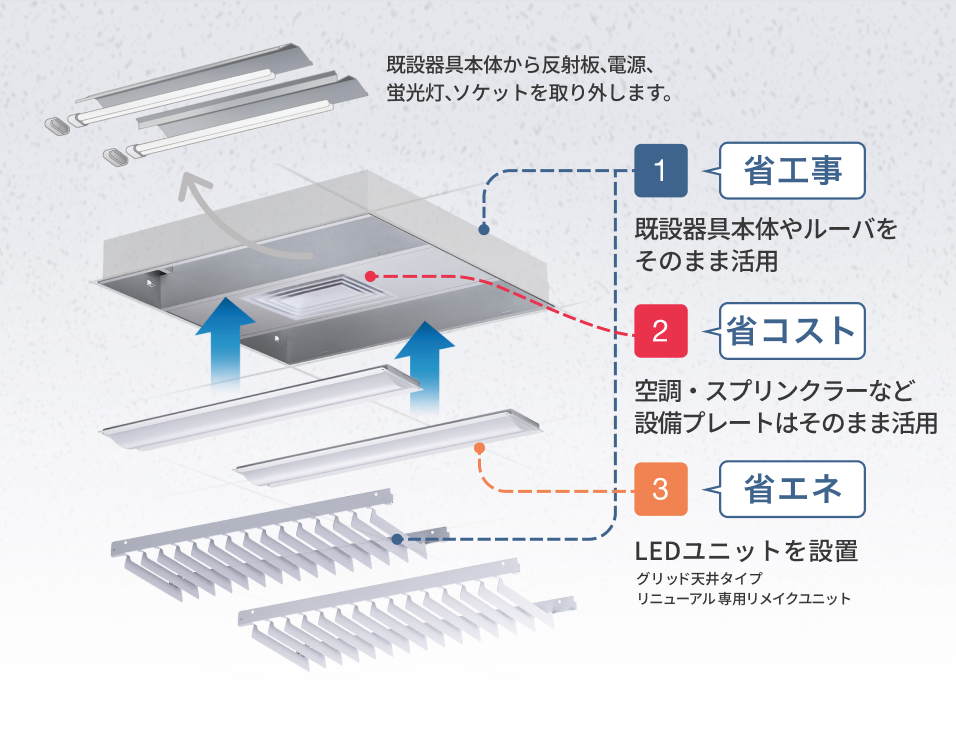

施工手順比較（イメージ）

空調衛生・防災関連の工事業者様などの工事が別途必要

空調衛生・防災関連の工事業者様などの工事が不要

【照明器具リニューアル時のご注意】
当社照明器具をリニューアルする際、他社製照明器具に変更して設置すると既設のパナソニック製制御システムで制御できなくなる場合があります。
リニューアルご検討の際は当社までご連絡ください。

既設器具本体をそのまま活用し、LEDユニット（リニューアル専用リメイクユニット）交換だけの省施工だから工事費用が削減できます。

既設の蛍光灯器具と比較

		蛍光灯照明器具	LED照明器具（LEDユニット）
		蛍光灯照明器具（FHP45形×2）照明器具：特注品ランプ：45形コンパクト形蛍光灯FHP2灯ルーバ：平行ルーバ	システム天井用照明器具グリッドシリーズリニューアル専用リメイクユニット LEDユニット：一般出力型乳白パネル/昼白色（5000K）平行ルーバルーバ：平行ルーバ
器具台数		160台	160台
照明設計（単位：lx）
平均照度		1330 lx	1051 lx^※1
消費電力		90W	31.2W
平均照度 750lx 設置時^※1	消費電力	56.8W	22.8W 約60%節電^※1
平均照度 750lx 設置時^※1	1m²あたりの商品電力	17.5W/m²	7.0W/m² 約60%節電^※1

計算条件
天井高さ2.8m/反射率：天井70%、壁50%、床10%/計算面高さ0.8m/
保守率：蛍光灯照明器具0.69
システム天井用照明器具グリッドシリーズ一体型LEDベースライトルーバタイプ0.86

既設の蛍光灯器具にあわせて、7種類の明るさタイプと2種類の光色からLEDユニットを選択可能です。

明るさタイプ	嵌合確認用試作ユニット図番	色温度	器具光束・消費電力・固有エネルギー消費効率^※
一般出力型	T3AM80601	昼白色 5000K	4080 lm・31.2W・130.7 lm/W^※
一般出力型	T3AM80602	白色 4000K	3880 lm・31.2W・124.3 lm/W^※
出力アップ型	T3AM80611	昼白色 5000K	5080 lm・42.4W・119.8 lm/W^※
出力アップ型	T3AM80612	白色 4000K	4830 lm・42.4W・113.9 lm/W^※
高出力型	T3AM80621	昼白色 5000K	7950 lm・61.1W・130.1 lm/W^※
高出力型	T3AM80622	白色 4000K	7560 lm・61.1W・123.7 lm/W^※

明るさタイプ	嵌合確認用試作ユニット図番	色温度	器具光束・消費電力・固有エネルギー消費効率^※
一般出力型	T3AM80631	昼白色 5000K	4080 lm・31.2W・130.7 lm/W^※
一般出力型	T3AM80632	白色 4000K	3880 lm・31.2W・124.3 lm/W^※
出力アップ型	T3AM80641	昼白色 5000K	5080 lm・42.4W・119.8 lm/W^※
出力アップ型	T3AM80642	白色 4000K	4830 lm・42.4W・113.9 lm/W^※
高出力型	T3AM80651	昼白色 5000K	7950 lm・61.1W・130.1 lm/W^※
高出力型	T3AM80652	白色 4000K	7560 lm・61.1W・123.7 lm/W^※
2000 lm	T3AM80735	昼白色 5000K	2260 lm・16.2W・139.5 lm/W^※
2000 lm	T3AM80736	白色 4000K	2240 lm・16.2W・138.2 lm/W^※
3000 lm	T3AM80738	昼白色 5000K	3000 lm・21.3W・140.8 lm/W^※
3000 lm	T3AM80739	白色 4000K	2970 lm・21.3W・140.8 lm/W^※
4000 lm	T3AM80745	昼白色 5000K	4480 lm・30.1W・148.8 lm/W^※
4000 lm	T3AM80746	白色 4000K	4430 lm・30.1W・147.1 lm/W^※
6000 lm	T3AM80748	昼白色 5000K	5930 lm・40.0W・148.2 lm/W^※
6000 lm	T3AM80749	白色 4000K	5860 lm・40.0W・146.5 lm/W^※

仕様	約5～100%連続調光（LR9）電圧：100～242V対応反射板：鋼板（高反射白色粉体塗装）パネル：アクリル光束維持時間40000時間
備考	当社製グリッドシリーズツイン蛍光灯グリッド天井タイプ照明器具（特注品）専用です。既設器具への適合性確認が必要です。適合調光器をご使用ください。 LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。ご了承ください。上記商品の納期および価格については、お取引先にお問い合わせください。器具光束（および固有エネルギー消費効率）は器具本体に取り付けた場合の推定値です。器具本体、ルーバの状態によって変化する可能性がございます。あらかじめご了承ください。
