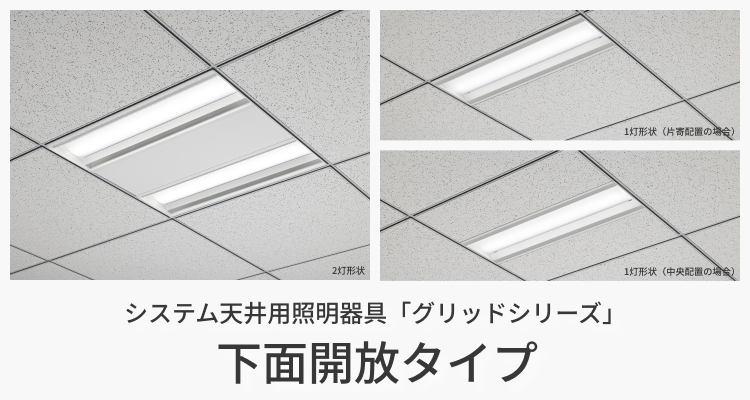

「グリッドシリーズ」下面開放タイプ
新築向け高効率タイプの新スタンダードです。ルーバタイプ器具と同等のグレア分類G1a※。不快グレアを制限した照明器具です。まぶしさを考慮したオフィスにおすすめです。
※2000 lmタイプでは下面開放形状でも不快グレアを抑制、グレア分類G1aになります。
ルーバタイプ器具と同等グレア分類
（2000 lmタイプ）
ルーバタイプ器具と同等のグレア分類G1a※。不快グレアを制限した照明器具です。まぶしさを考慮したオフィスにおすすめです。

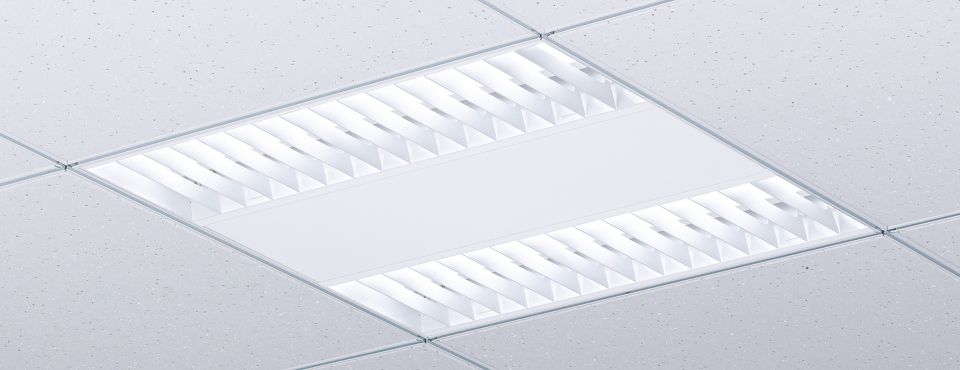

■従来品ルーバタイプと下面開放タイプの比較（2灯形状）
| 従来品ルーバタイプ | ||
|---|---|---|
| 白色 4000K |
昼白色 5000K |
|
| 高出力 | G1b | G1b |
| 出力アップ | G1b | G1b |
| 一般出力 | G1a | G1a |

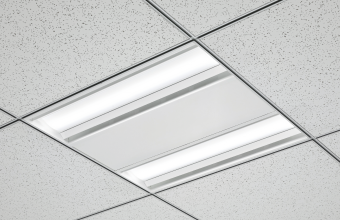

| 下面開放タイプ | ||
|---|---|---|
| 白色 4000K |
昼白色 5000K |
|
| 6000 lm | G2 | G2 |
| 5000 lm | G2 | G2 |
| 3000 lm | G1b | G1b |
| 2000 lm | G1a（※） | G1b |
※2000lmタイプでは下面開放形状でも不快グレアを抑制、グレア分類G1aになります。
最適ラインアップでZEB申請時のW／m²（BEI／L）を低減
標準・千鳥配置で設計照度500 lx時に5.0W／m²以下（BEI／L≦0.31）を実現します。
■従来品ルーバタイプと下面開放タイプの比較（2灯形状・4000K比較）
| 従来品ルーバタイプ | 下面開放タイプ | |||
|---|---|---|---|---|
| 設計配置（3.6m×3.6m） | 設計照度 |
|
|
|
| 標準配置 |  |
500 lx | 定格：3880 lm 31.2W 124.3 lm／ W9.6W／m²（BEI／L=0.58） |
定格：2500 lm 16.2W 154.3 lm／W5.0W／m²（BEI／L=0.31） 効率約25%アップ |
| 700 lx | 定格：3330 lm 21.3W 156.3 lm／W6.6W／m²（BEI／L=0.4） 効率約25%アップ |
|||
| 千鳥配置 |  |
500 lx | 定格：7560 lm 61.1W 123.7 lm／ W9.4W／m²（BEI／L=0.58） |
定格：4970 lm 30.1W 165.1 lm／W4.6W／m²（BEI／L=0.28） 効率約34%アップ |
| 700 lx | 定格：6570lm 40.0W 164.2 lm／W6.2W／m²（BEI／L=0.38） 効率約34%アップ |
|||
- 下面開放タイプのリターン面積は0.04㎡共通です。
商品ラインアップ
設計配置に合わせて明るさのバリエーションから選択可能です。

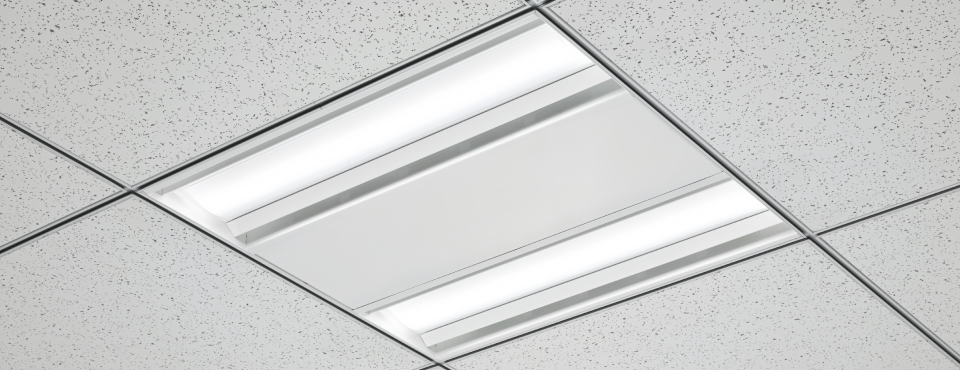

2灯形状
| 器具光束 | 2000 lmタイプ | 3000 lmタイプ | 5000 lmタイプ | 6000 lmタイプ |
|---|---|---|---|---|
 |
 |
 |
 |
|
| 昼白色 （5000K） |
図番：T3AM87571-K （2530 lm・16.2W・156.1 lm/W） |
図番：T3AM87551-K （3380 lm・21.3W・158.6 lm/W） |
図番：T3AM87531-K （5040 lm・30.1W・167.4 lm/W） |
図番：T3AM87511-K （6660 lm・40.0W・166.5 lm/W） |
| 白色 （4000K） |
図番：T3AM87572-K （2500 lm・16.2W・154.3 lm/W） |
図番：T3AM87552-K （3330 lm・21.3W・156.3 lm/W） |
図番：T3AM87532-K （4970 lm・30.1W・165.1 lm/W） |
図番：T3AM87512-K （6570 lm・40.0W・164.2 lm/W） |

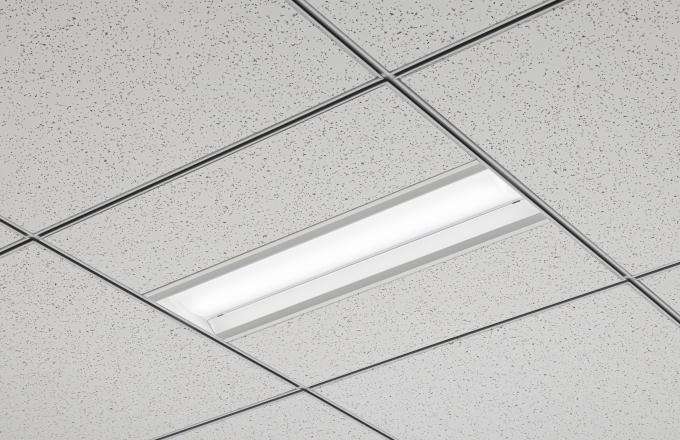

1灯形状
| 器具光束 | 1500 lmタイプ | 2000 lmタイプ | 3000 lmタイプ |
|---|---|---|---|
 |
|
|
|
| 昼白色 （5000K） |
図番：T3AM87597-K （1780 lm・11.3W・157.5 lm/W） |
図番：T3AM87594-K （2520 lm・16.0W・157.5 lm/W） |
図番：T3AM87591-K （3340 lm・21.0W・159.0 lm/W） |
| 白色 （4000K） |
図番：T3AM87598-K （1750 lm・11.3W・154.8 lm/W） |
図番：T3AM87595-K （2480 lm・16.0W・155.0 lm/W） |
図番：T3AM87592-K （3290 lm・21.0W・156.6 lm/W） |
共通項目
| 仕様 |
|
|---|---|
| 備考 |
|
適合調光器（LA）
ライトコントロール（※1）
セパレートセルコン
- 調光器による消灯後も照明器具が薄暗く発光する場合があります。演出用に消灯する際はご注意ください。
インターフェース（LA）
PiPit／PWM信号変換
