照明用ポール 街路灯用 塗装済み組立式ポール「トクポール」

閉じる

現地で組み立てる方式で輸送を簡便にした照明用ポールです。地中、架空などの入線方法や、取り付け機器のアダプタなど、多様な現場に対応するバリエーションをご用意しています。

特長

  • トクポールの商品イメージ
    • さまざまな場所に対応できる、塗装品質と商品バリエーション。
    • コンパクトな組立式で、特注加工も不要。保管や輸送、取り扱いが簡単に。
    • 通常ポール

      輸送には最低1t程度のトラックが必要
      その場合、道路交通法に沿い警察署の申請が必要。
      (ただし、2tロング以上なら不要)

    • トクポール

      軽トラックでも輸送が可能で
      申請も不要です。

      ※写真はイメージです

    接合部分

      • 架空配線や自動点滅器取り付け、ベース式施工などの急なご注文にも素早くお届けできます。
      • ポールは、上ポールと下ポールをボルトで締めるだけの簡単組み立て。
      • 上ポールは90°毎に回転可能。現場都合で方向変換が簡単に行えます。
      • 埋込式もご用意しています。

    ベース

      • アンカーボルトにナットで取り付けるだけで、面倒な埋め込み作業が不要なベース式用。
      • 施工後にリブプレートも隠せるコンパクトサイズのリブ。少しの掘り下げで地面に隠すことができ、美観を損なうこともありません。

現地塗装の手間をカット、美観を長く保持

【環境配慮型溶融亜鉛メッキタイプ】

環境配慮型溶融亜鉛メッキとポリエステル樹脂粉体塗装を施し、耐食・耐候性を高めていますので海岸地域でも使用できます。

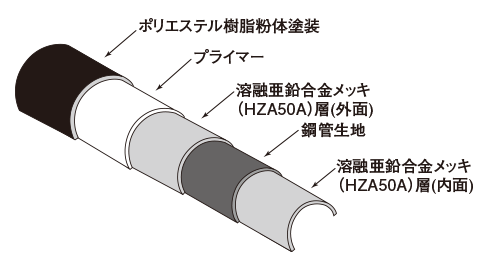

外側からポリエステル樹脂粉体塗装、プライマー、環境配慮型溶融亜鉛メッキ層(外面)、鋼管生地、環境配慮型溶融亜鉛メッキ層(内面)という構造になっています。

●カラーバリエーション

コーヒーブラウンとミディアムグレーメタリック
  • 印刷物と実物とでは多少色味が異なる場合があります。あらかじめご了承ください。(色見本をご用意しております。)

アダプタ付タイプ

(従来品22厚鋼電線管用カップリング加工相当品)

同梱アダプタをネジで取付

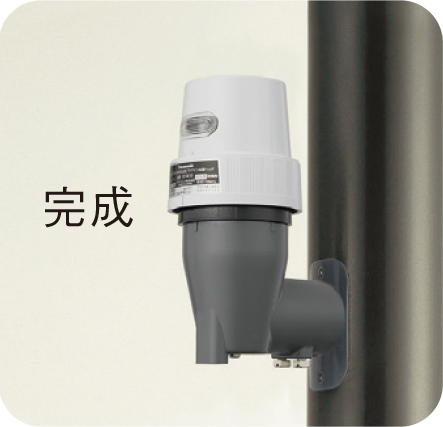

完成

ネジなしエントランスキャップとの組み合わせで、架空配線も可能です。

  • 自動点滅器使用例
    • ・自動点滅器S形ヘッド(EE5810
    • ・自動点滅器受台(EE8937H)
    • 自動点滅器取り付けの際は、ポール・灯具の取り付け位置および自動点滅器の特性を十分ご確認のうえ、ご使用ください。
    • アダプタ内部のネジ加工はしておりません。

通線カバー付タイプ

(従来品ニップル加工相当品)

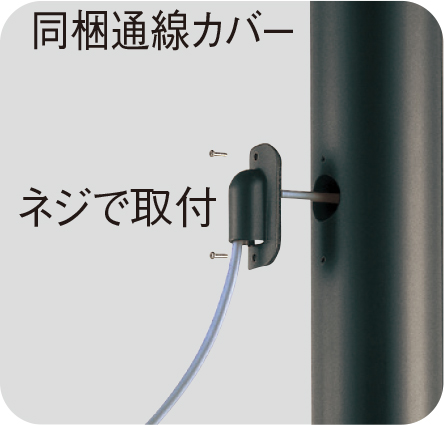

同梱通線カバーをネジで取付

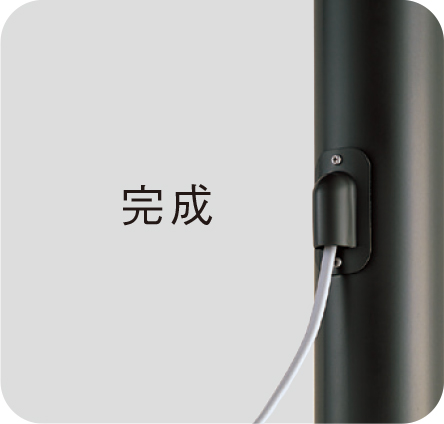

完成

バンド式の自動点滅器の取り付けができます。

  • 自動点滅器使用例
    • ・自動点滅器(100V EE8113K)
    • ・自動点滅器(EE8113K)
    • ・エントランスキャップ(DS0931P)

耐風速60m/secにも対応

耐風速60m/sec、50m/secの2タイプをご用意しています。

環境配慮型溶融亜鉛メッキタイプ(溶融亜鉛-アルミニウム-マグネシウム合金メッキ)

「環境配慮型溶融亜鉛メッキ」とは

「環境配慮型溶融亜鉛メッキ」とは、カドミウム、鉛、六価クロムの含有量をRoHS基準以下に抑え、有害物質削減を実現した溶融亜鉛メッキの一種です。亜鉛をベースに5%程度のアルミニウムと1%程度のマグネシウムを合金成分とし、従来の溶融亜鉛メッキに比べ耐食性を一層高めた性能を同時に有します。トクポール、塗装済みポール、モールライトアームに適用して、ポールの環境対応と長寿命化(耐食性向上)を同時に実現します。

有害物質を大幅に削減(RoHS※対応)

「環境配慮型溶融亜鉛メッキ」は従来の溶融亜鉛メッキに比べ有害物質を大幅に削減し、特定有害物質規制を義務づけるRoHS※基準をも大幅に下まわります。

■カドミウムと鉛の含有量比較

品番 カドミウムの含有量 鉛の含有量
環境配慮型
溶融亜鉛メッキ
0.0005%(5ppm) 0.0022%(22ppm)
RoHS基準 0.01%(100ppm)未満 0.1%(1,000ppm)未満
溶融亜鉛メッキ 0.09%(900ppm) 1.63%(16,300ppm)

■六価クロムの含有量比較

含有しない 環境配慮型 溶融亜鉛メッキ
含有有り 溶融亜鉛メッキ
0.1%(1,000ppm)未満 RoHS基準

※ RoHS(Restriction of the use of certain Hazardous Substances、特定有害物質使用制限)

高耐食性

塩水噴霧試験では、従来溶融亜鉛メッキが約1,000時間程度で赤錆が発生しますが、「環境配慮型溶融亜鉛メッキ」は3,000時間経過時でも赤錆の発生はなく、優れた耐食性を有しています

有害物質を大幅に削減(RoHS※対応)

「環境配慮型溶融亜鉛メッキ」は従来の溶融亜鉛メッキに比べ有害物質を大幅に削減し、特定有害物質規制を義務づけるRoHS※基準をも大幅に下まわります。

■カドミウムと鉛の含有量比較

品番 カドミウムの含有量 鉛の含有量
環境配慮型
溶融亜鉛メッキ
0.0005%(5ppm) 0.0022%(22ppm)
RoHS基準 0.01%(100ppm)未満 0.1%(1,000ppm)未満
溶融亜鉛メッキ 0.09%(900ppm) 1.63%(16,300ppm)

■六価クロムの含有量比較

含有しない 環境配慮型 溶融亜鉛メッキ
含有有り 溶融亜鉛メッキ
0.1%(1,000ppm)未満 RoHS基準

※ RoHS(Restriction of the use of certain Hazardous Substances、特定有害物質使用制限)

■約2,000時間後の比較

※従来の溶融亜鉛メッキの場合

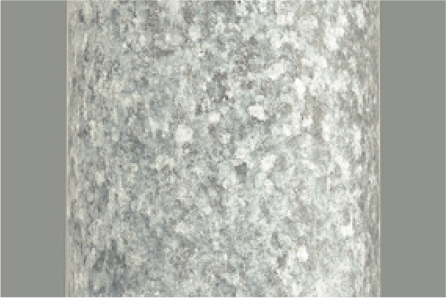

試験前

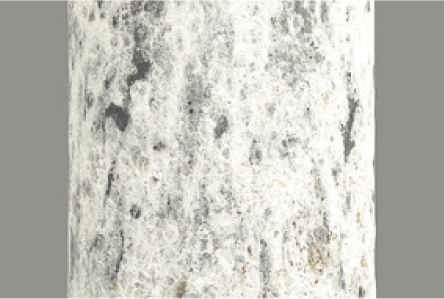

試験後

※環境配慮型溶融亜鉛メッキの場合

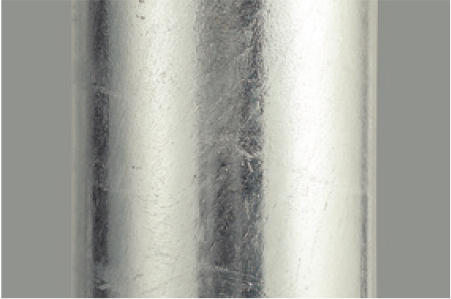

試験前

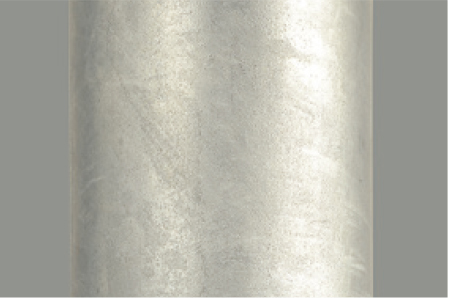

試験後

高密着性

  • 塗装品の塩水噴霧クロスカット試験では、120サイクル(約3,000時間)実施後も赤錆の発生がなく塗装膜の剥離もありません。

■メッキの付着量について

メッキの付着量・種類の記号は以下の通りです。

種類の記号 付着量g/m2 適用例(参考) 耐食性
HZA 25 250以上 厚さ1.6mm以上3.2mm以下の鋼材・鋼製品、鋼管類
HZA 35 350以上 厚さ3.2mmを超える鋼材・鋼製品、鋼管類及び鋳鍛造品類 HDZ55
相当以上
  • 「環境配慮型溶融亜鉛メッキ」は、メッキ層の上に塗装を施すタイプのポール・アーム等にご使用いただけます。(メッキ層の上に塗装を施さない場合はご使用になれません。→道路灯アーム、アンカーフレーム、投光器架台などは不可)
  • 「環境配慮型溶融亜鉛メッキ」加工の対応範囲は全長8m以下に限ります。

商品一覧

ベース式ポール

環境配慮型溶融亜鉛メッキタイプ:スタンダード
品番 高さ 直径 塗装色 耐風速
(標準灯具の場合)
価格 適合アンカーフレーム
XY4966A 4500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
222,000円(税抜)
YD9915
XY4966HN 4500mm φ76 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
228,000円(税抜)
YD9915
XY3711A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
216,000円(税抜)
YD9915
XY3712A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
234,000円(税抜)
YD9915
XY4783A 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
282,000円(税抜)
YD9915
XY4784AK 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
332,000円(税抜)
YD9915
XY3731A 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
282,000円(税抜)
YD9915
XY3732AK 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
338,000円(税抜)
YD9915
環境配慮型溶融亜鉛メッキタイプ:アダプタ付(22厚鋼電線管用カップリング加工相当品)
品番 高さ 直径 塗装色 耐風速
(標準灯具の場合)
価格 適合アンカーフレーム
XY4967A 4500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
228,000円(税抜)
YD9915
XY3713A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
222,000円(税抜)
YD9915
XY3714A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
238,000円(税抜)
YD9915
XY4785A 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
290,000円(税抜)
YD9915
XY4786AK 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
340,000円(税抜)
YD9915
XY3733A 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
288,000円(税抜)
YD9915
XY3734AK 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
344,000円(税抜)
YD9915
環境配慮型溶融亜鉛メッキタイプ:通線カバー付(ニップル加工相当品)
品番 高さ 直径 塗装色 耐風速
(標準灯具の場合)
価格 適合アンカーフレーム
XY4968A 4500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
228,000円(税抜)
YD9915
XY3715A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
222,000円(税抜)
YD9915
XY3716A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
238,000円(税抜)
YD9915
XY4787A 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
290,000円(税抜)
YD9915
XY4788AK 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
340,000円(税抜)
YD9915
XY3735A 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
288,000円(税抜)
YD9915
XY3736AK 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
344,000円(税抜)
YD9915

一般埋込式ポール

環境配慮型溶融亜鉛メッキタイプ:スタンダード
品番 高さ 直径 塗装色 耐風速
(標準灯具の場合)
価格
XY3739A 3500mm φ39 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec ◯希望小売価格
129,500円(税抜)
XY3739HN 3500mm φ39 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 60m/sec ◯希望小売価格
135,000円(税抜)
XY4550CHN 4500mm φ76 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 60m/sec ◯希望小売価格
273,000円(税抜)
XY4963A 4500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec ◯希望小売価格
171,000円(税抜)
XY4963HN 4500mm φ76 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 60m/sec ◯希望小売価格
177,000円(税抜)
XY3701A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec ◯希望小売価格
159,000円(税抜)
XY3702A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec ◯希望小売価格
177,000円(税抜)
XY3701HN 3500mm φ76 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 50m/sec ◯希望小売価格
165,000円(税抜)
XY3702HN 3500mm φ76 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 60m/sec ◯希望小売価格
183,000円(税抜)
XY4743A 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec ◯希望小売価格
231,000円(税抜)
XY4744A 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
267,000円(税抜)
XY4743HN 4500mm φ101 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 50m/sec ◯希望小売価格
236,000円(税抜)
XY4744HN 4500mm φ101 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
273,000円(税抜)
XY3721A 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
227,000円(税抜)
XY3722A 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
272,000円(税抜)
環境配慮型溶融亜鉛メッキタイプ:アダプタ付(22厚鋼電線管用カップリング加工相当品)
品番 高さ 直径 塗装色 耐風速
(標準灯具の場合)
価格
XY4964A 4500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
177,000円(税抜)
XY3703A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
165,000円(税抜)
XY3704A 3500mm φ76 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
181,000円(税抜)
XY4745A 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
239,000円(税抜)
XY4746A 4500mm φ101 ミディアムグレーメタリック(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
275,000円(税抜)
XY3723A 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
233,000円(税抜)
XY3724A 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
278,000円(税抜)
環境配慮型溶融亜鉛メッキタイプ:通線カバー付(ニップル加工相当品)
品番 高さ 直径 塗装色 耐風速
(標準灯具の場合)
価格
XY4965A 4500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
177,000円(税抜)
XY3705A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
165,000円(税抜)
XY3706A 3500mm φ76 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
181,000円(税抜)
XY4747A 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
239,000円(税抜)
XY4748A 4500mm φ101 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
275,000円(税抜)
XY3725A 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 50m/sec 受希望小売価格
233,000円(税抜)
XY3726A 3500mm □90 コーヒーブラウン(ポリエステル樹脂粉体焼付塗装) 60m/sec 受希望小売価格
278,000円(税抜)
  • 参考コンクリート基礎は、標準的な地盤(N値10程度の砂質地盤)に設置することを想定し記載しています。ポールに取付ける灯具、アームおよび灯数により寸法が変わりますのでご確認ください。
  • 耐風速50m/sec仕様のポールでも、組み合わせる灯具・アームおよび灯数によっては耐風速60m/sec対応できるものがあります。
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
