LED街路灯【タイマー調光機能付】
タイマー調光で節電するLED街路灯
深夜にはタイマーで調光して賢く節電
照明器具にタイマーを内蔵しているため、専用の調光信号線が不要で簡単に設置できます。

内蔵タイマーで調光して賢く節電ができます。調光は50%、30%、0%から選ぶ方式です。(段調光方式:段階的に調光度合いを選ぶ方式)
3つの光を実現する、機能美の追求
景観に溶け込む薄型でミニマルなフォルム。それぞれの光に最適化し、研ぎ澄まされたデザインです。
全周配光タイプ | フロント配光タイプ | ワイド配光タイプ | |
---|---|---|---|
![]() 器具の存在を抑えた薄型・ミニマルデザイン。 |
![]() 後方への光害に配慮したフロント配光タイプ。 |
![]() 横長に拡がるワイド配光で通路などを効率よく照射。 |
|
水銀灯400形相当 |
![]() |
![]() |
![]() |
水銀灯250形相当 |
![]() |
![]() |
![]() |
水銀灯100形相当 |
![]() |
![]() |
![]() |
おすすめ場所 |
![]() 公園・広場など |
![]() 広場・駐車場など |
![]() 歩道など |
※センサ検知範囲については、下記詳細をご確認ください。
初期光束補正機能を標準装備
光源初期の過剰な明るさを抑え、適正な明るさに補正して自動的に節電する「初期光束補正機能」を標準装備しています。
「彩光色」「明光色(アカルミナ)」タイプをラインアップ
植栽などをあざやかに見せる光「彩光色」タイプと空間を明るく見せる光「明光色(アカルミナ)」タイプをラインアップしています。
内蔵タイマーでさらに節電(タイマー段調光機能)

50%、30%、0%(消灯)のいずれかでタイマーによる段調光が可能。50%調光時で約31W※1、30%調光時では約22W※1となり、さらなる節電が図れます。
※1 LEDモールライト(水銀灯250形相当)の平均電力値
●点灯時間の半分が30%点灯の場合

器具内蔵タイマー動作時
点灯後、一定時間が経過すると自動的に段調光。
通常配線のまま、簡単・手軽に節電。
■ブロック構成例

【タイマー設定時間切替スイッチ】
- 点灯から常に100%点灯
- 点灯から常に段調光点灯※2
- 点灯から4時間後に段調光点灯
- 点灯から6時間後に段調光点灯
- 点灯から8時間後に段調光点灯
※2 最初の1分間は100%点灯します。
- 自動点滅器は別途手配ください。
- 器具にON/OFF機能はありません。
■動作

自動点滅器で点灯後、一定時間が経過すると自動的に設定した明るさに切り替わります。
外付けタイムスイッチ動作時
季節ごとの日の入り時間の変化に関係なく、毎日決まった時刻に段調光に切り替えて節電。
■ブロック構成例

- 自動点滅器および外付けタイムスイッチは別途手配ください。
- 外付けタイムスイッチをご使用になる場合は、タイマー設定時間切替スイッチを「常に100%点灯」に設定してください。
- 器具にON/OFF機能はありません。
■動作

自動点滅器で点灯後、外付けタイムスイッチで設定した時間になると自動的に設定した明るさに切り替わります。
LEDモールライト水銀灯400形相当は水銀灯400形と比較して約73%の節電
水銀灯400形 (モールライトXY393 〈2016年9月末生産終了品〉) |
LEDモールライト (NNY22332 LF9) |
|
---|---|---|
使用器具 |
|
|
水平面照度分布図※2 |
|
|
消費電力 |
415W |
平均112.2W 約73%減
※初期光束補正型 |
演色性 |
Ra40 |
Ra70 向上
|
光源寿命 |
12,000時間 |
60,000時間 約5倍
|

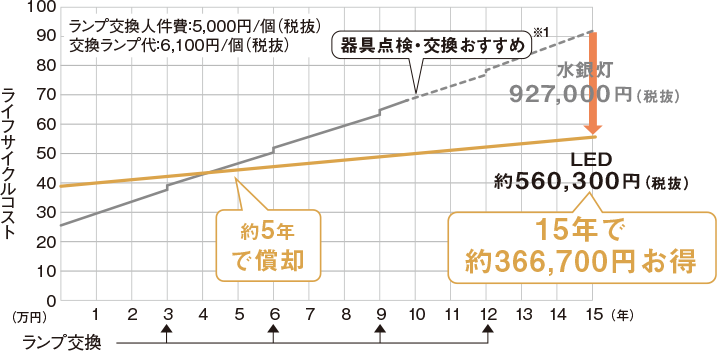

■15年後のトータルコストの目安

- 初期設備費
- 水銀灯400形(モールライトXY3931) 260,100円(税抜)(ポール込)
- LEDモールライト(NNY22332 LF9) 392,000円(税抜)(ポール込)
- ※試算条件/電力料金単価25円/kWh(税抜)【日本照明工業会 ガイドA139】
年間点灯時間:4,000時間(水銀灯は3年毎に定期交換とする) - ※1 照明器具には“寿命”があります。設置して10年経つと、外観に異常がなくても内部の劣化は進行しています。点検・交換してください。
LEDモールライト水銀灯250形相当は水銀灯250形と比較して約80%の節電
水銀灯250形 (モールライトXY393 〈2016年9月末生産終了品〉) |
LEDモールライト (NNY22127Z LF9) |
|
---|---|---|
使用器具 |
|
|
水平面照度分布図 |
|
|
消費電力 |
260W |
平均52.7W 約80%減
※初期光束補正型 |
演色性 |
Ra40 |
Ra70 向上
|
光源寿命 |
12,000時間 |
60,000時間 約5倍
|
商品ラインアップ
先端技術・優れたデザイン性などを持ち合わせた商品群です。
省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。
常備在庫品
工場在庫品
受注品
ランプ付希望小売価格でランプ同梱包
ランプ付希望小売価格でランプ別梱包
グリーン購入法適合商品です。
