入退室管理・統合管理：eX-SGⅡ

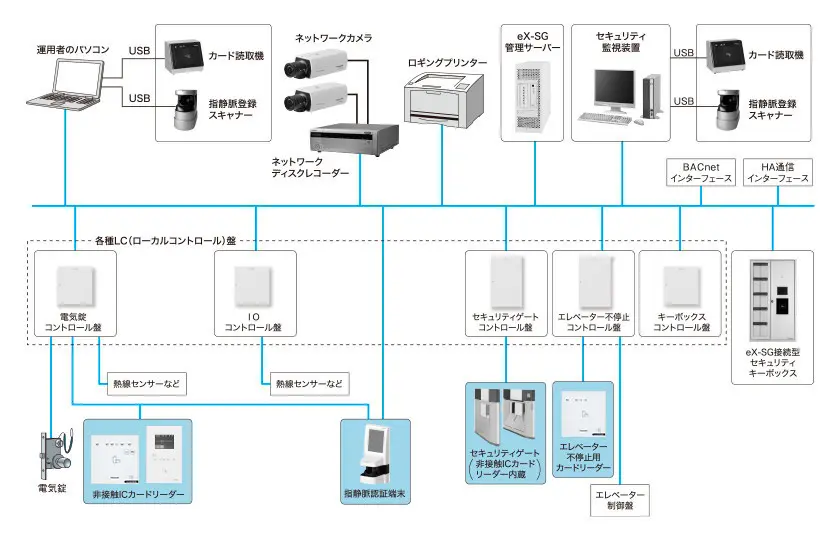

システム構成図
120ゲートシステム（最大1,200ゲートまで対応）カメラ連動＋オプション
仕様
システム仕様
| 機器 | 接続台数／システム | 接続負荷点数 | |
|---|---|---|---|
| 管理サーバー | 1台 | - |
|
| セキュリティ監視装置 | 最大4台 | - |
|
| 運用者のパソコン | 最大12台（同時接続） | - |
|
| 電気錠コントロール盤 | 合計最大100台 | 4／8／12ゲート制御 16／32／48点入力（センサー、警報、状態） 8／16／24点出力（移報） |
|
| IOコントロール盤 | 最大99台 | 32／64点入力（センサー、警報、状態） 16／32点出力（移報） |
|
| セキュリティゲートコントロール盤 | 最大99台 | 2／4通路 | |
| エレベーター不停止コントロール盤 | 最大64台 | 32／64点出力 カードリーダー数：16台 |
|
| キーボックスコントロール盤 | 最大5台 | 最大20台キーボックス接続 最大50ボックス／キーボックス |
|
| BACnetインターフェース | 最大2台 | 移信点数 ： 最大500点 火災入力点数 ： 最大64点（別途火災連動GU必要） |
|
| HA通信インターフェース | 最大10台 | 通信点数 ： 最大2系統 | |
機能仕様
| 分類 | 機能 |
|---|---|
| 入退室管理 | 施解錠操作、遠隔施解錠操作、タイムスケジュール施錠解錠操作、ゲートアクセスタイム管理、在室者管理、アンチパスバック、 グローバルアンチパスバック、ルートチェック、ツーパーソンルール、キーボックス連動、セキュリティゲート制御、 エレベーター不停止制御、ゲート一覧表示、施解錠状態表示、扉開閉状態表示、セキュリティゲート状態表示、 扉こじ開け異常監視、扉開放異常監視、施解錠異常監視、火災時電気錠一斉解錠制御 |
| 侵入監視 | 警戒切替操作、警戒状態表示、タイムスケジュール警戒切替、侵入警報監視、不良セット監視、清掃・巡回切替操作、 清掃・巡回時報知 |
| 履歴管理 | 状態履歴、警報履歴、セキュリティ監視装置操作履歴、カード操作履歴、全履歴 |
| 設備機器監視 | 設備機器警報監視、設備機器状態監視 |
| カード管理 | カード登録／削除、カード有効／無効、カード紛失／復旧操作、紛失カード使用警報、 カードデータ登録（専用フォーマット、CSVデータ読込） |
| 表示 | 代表警報表示、状態一覧表示、警報一覧表示、オペレーター名称表示、メニュー表示、グラフィック画面表示、 グラフィック画面拡大／縮小表示、簡易グラフィック画面変更（オプション） |
| その他 | 上位IEIEJ/p（BACnet準拠）通信（オプション）、HA通信（オプション） |
