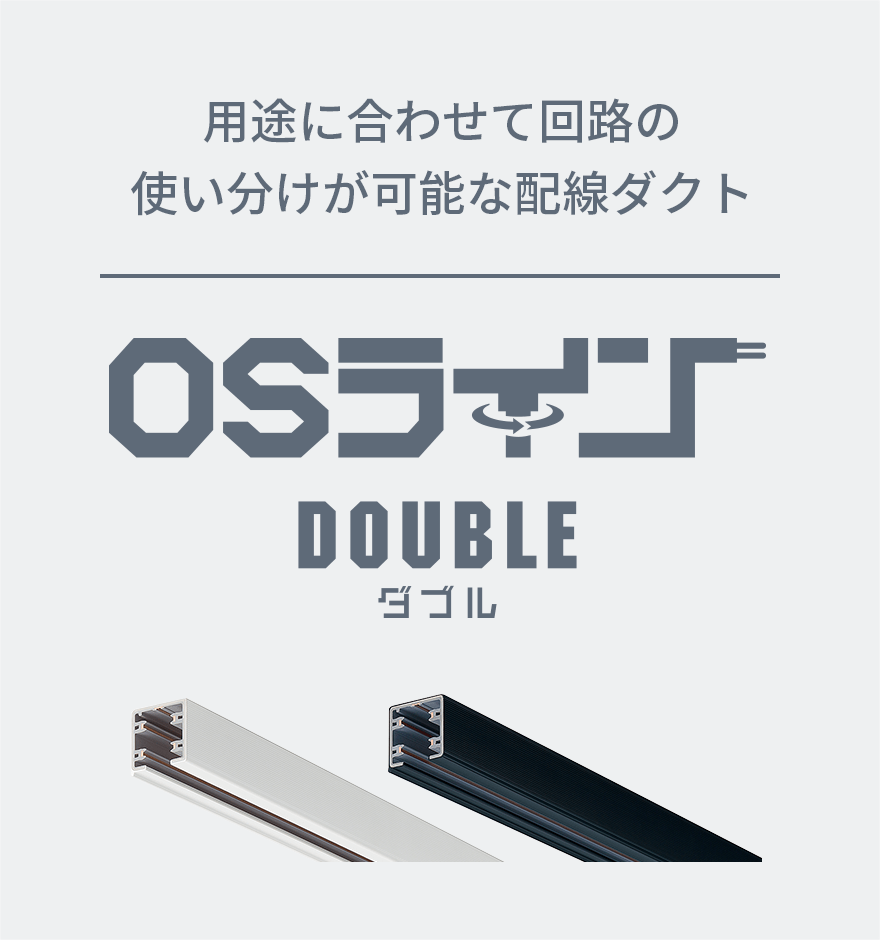

［OSライン ダブル］ ダクト1本で2回路供給
OSラインダブル
って
FEATURES

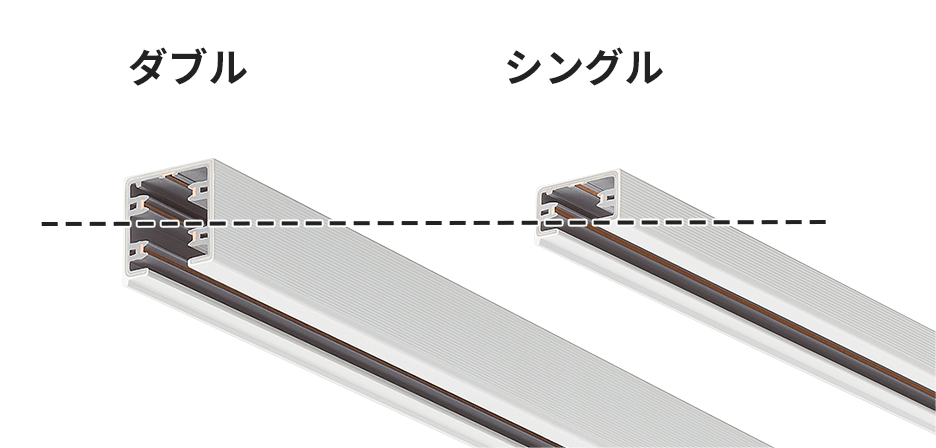

省スペースなのに容量2倍
上下段のダブル回路構造にしたことで、省スペース、かつ、シングル回路より2倍の電源確保を実現。

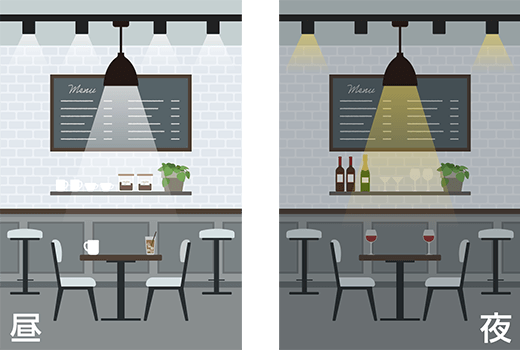

省エネ設計も可能
回路ごとに制御を分けられるダブル回路構造だからこそ、昼夜照明シーンの切り替えや、間引き点灯による省エネも可能。
レイアウトの自由度も向上

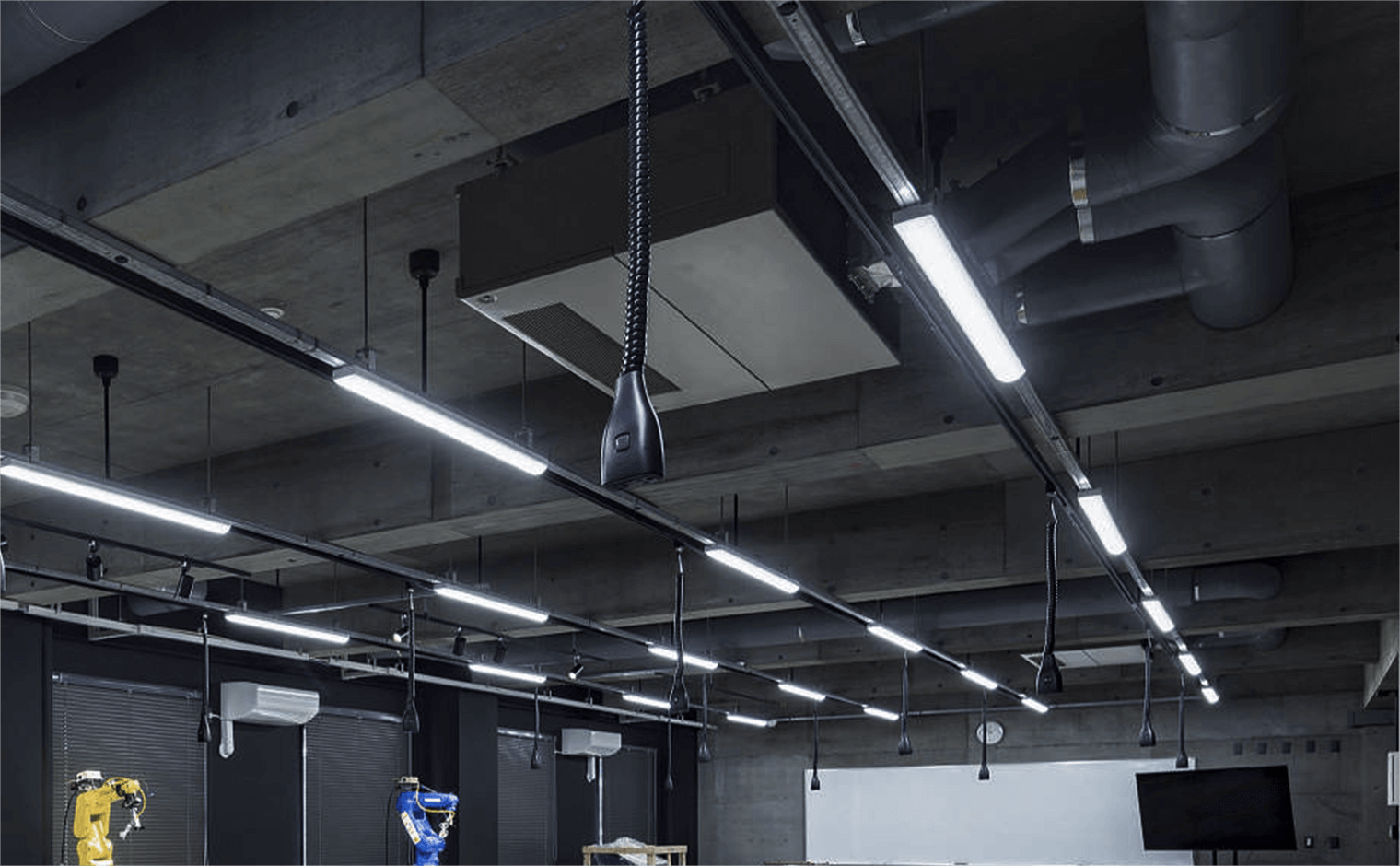

天井にダブル回路電源を配置することで照明や電源の入れ替えが自由にでき、フリーアドレスの採用や、季節ごとのレイアウト変更も容易に。

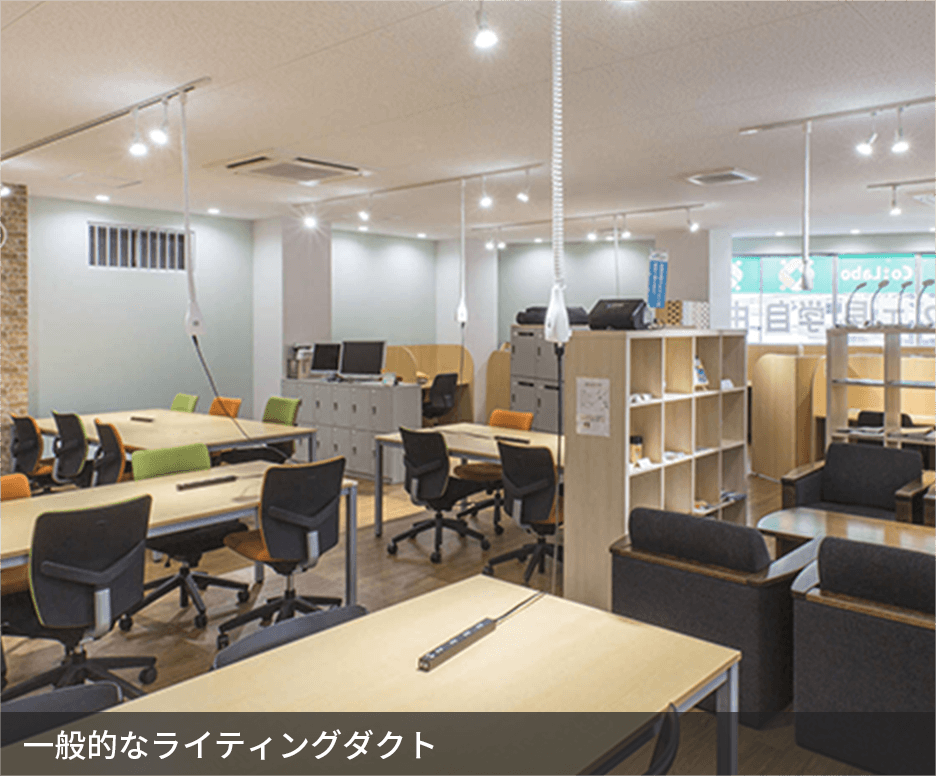

ライティングダクトは、スポットライト等の移設の自由度、増減の容易さから、光の演出効果を高める為、店舗、美術館、博物館、オフィスや住宅などに採用されています。その他に配線ダクト構造を活かして、照明以外の電気機器の電源手段として、コンセントプラグを利用して活用するニーズがあります。
しかし、その場合照明は基本ON/OFFしますので、照明と同時に機器がOFFしてしまいます。
OFFすることを避けたい場合、ライティングダクトを追加で1本設置する必要があります。

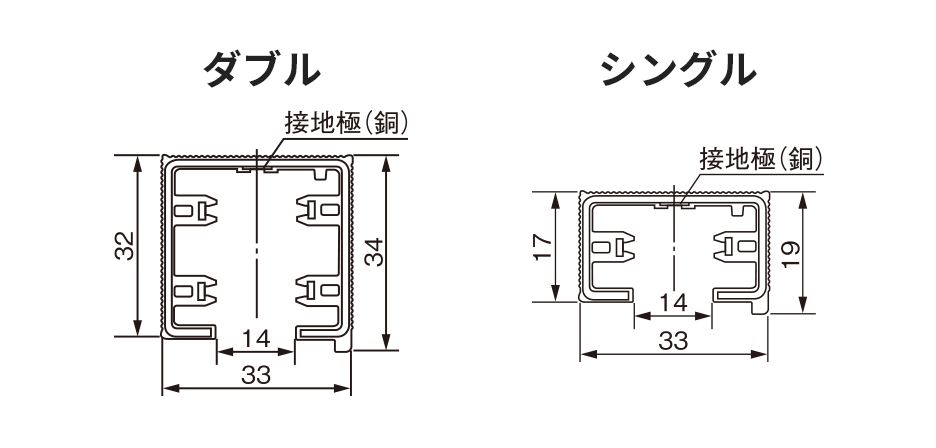

OSライン ダブルは、従来の配線ダクトの天井面の設置スペースで、2回路の電源供給が可能です。高さは15mm高くなりますが、見上げる位置にありますので、見かけの寸法差は約13mm＊。天井高さの割合とすると13/900＝約1.4％＊。
これは、天井が高くなればなるほど、設置位置が遠くなればなるほど、比率は減少していきます。また、フロア面に電源コードの露出配線が不要の為、障害物が無くなる結果となり、人の通行時の安全が図れます。障害物がないことは、清掃面や将来のレイアウト変更時にもメリットが生じます。
- ＊天井高さを2500mm、人の目の高さを1600mmとした場合の値になります。
空間は、天井、壁、床面で構成されています。電源を壁、床だけではなく、天井から提供できるOSライン ダブル。多様な利用シーンが想定される空間をデザインするときに選択肢を増やします。
こんな場所にも
オススメ
recommend
ペットサロン
電源コードが絡むことなく、
作業が可能に！
SNSやメディアなどのペットブームにより、ペットサロンも増加しています。ペットのトリミングをする際は、トリミング台の上で作業するので、近くに電源がない場合が多いです。また、ペットは動き回ることもあるので、電源コードが邪魔になる場合があります。
そんな時に、天井からドライヤーなどの電源が供給できるならば、作業的にも便利です。
また、トリミングした毛は、床に散在するため、トリミングするたびに、清掃が必要になります。
そこで、2回路の電源を持つOSライン ダブルが最適です。天井から電源を取り出すことが可能なので、ペットが動き回っても、電源コードが絡むことを極力抑えることができます。また、フロア面に電源コードが這わない止め、清掃時の邪魔にならないメリットがあります。

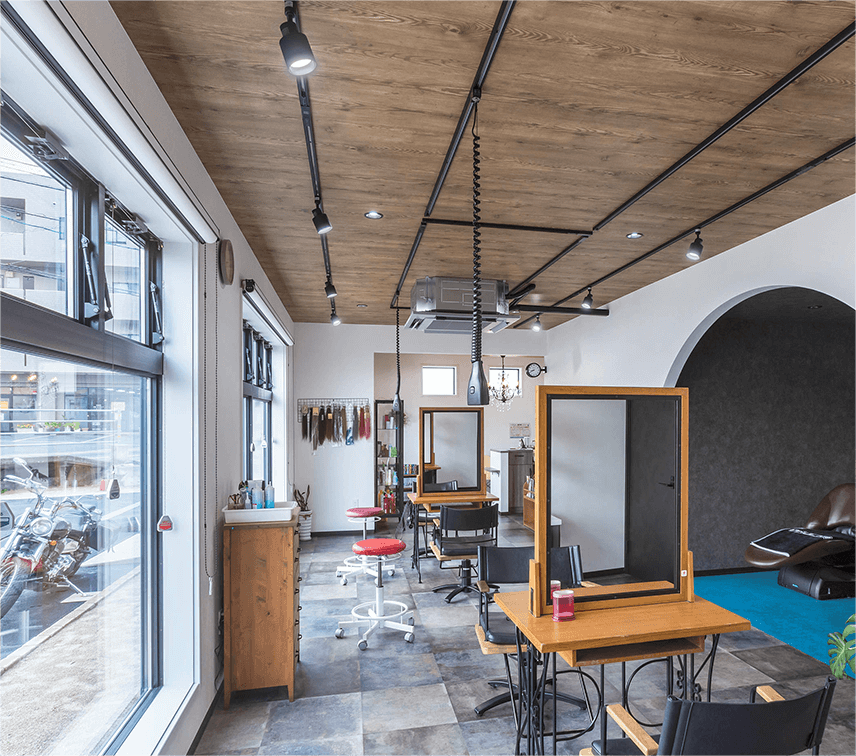

このように電動バリカン、ドライヤーの電源として活用できるため、ペットサロンだけではなく、美容院や美容専門学校でも、OSライン にメリットがあり、利用されています。

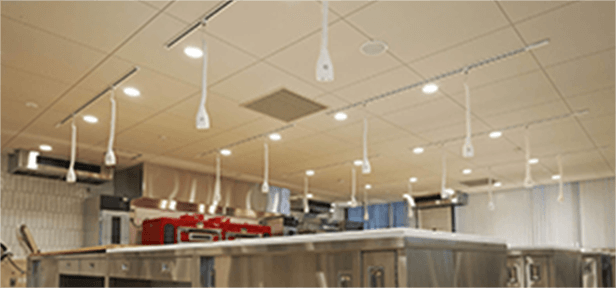

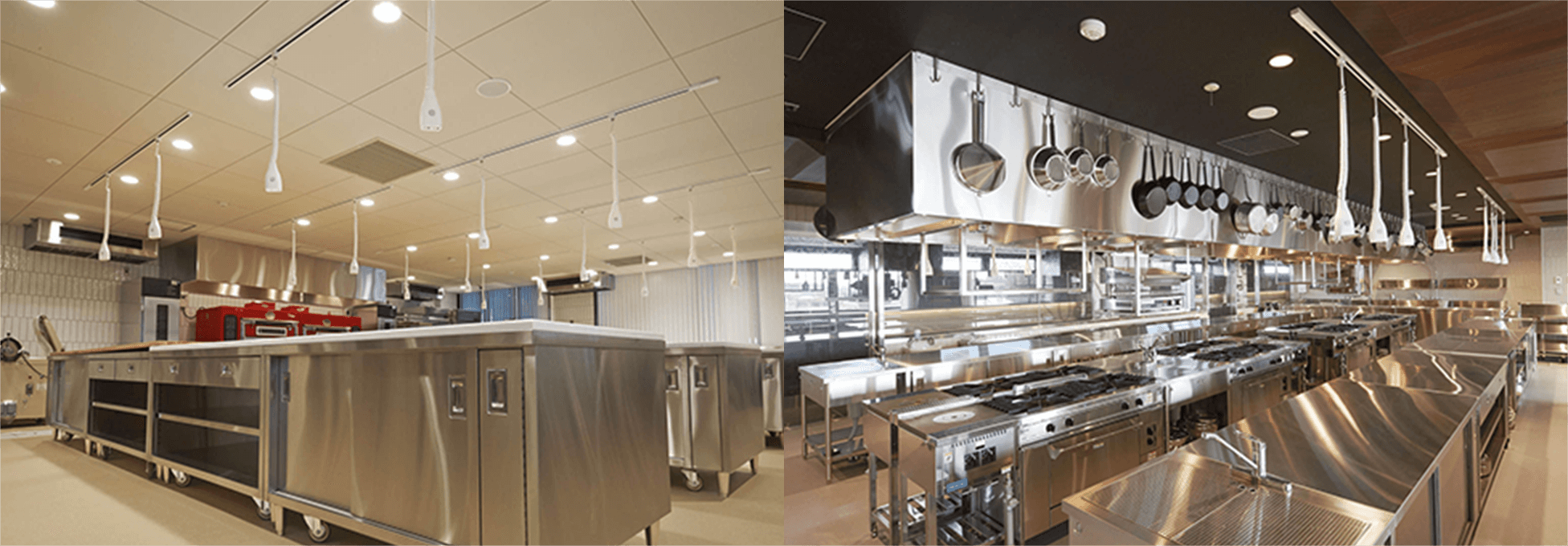

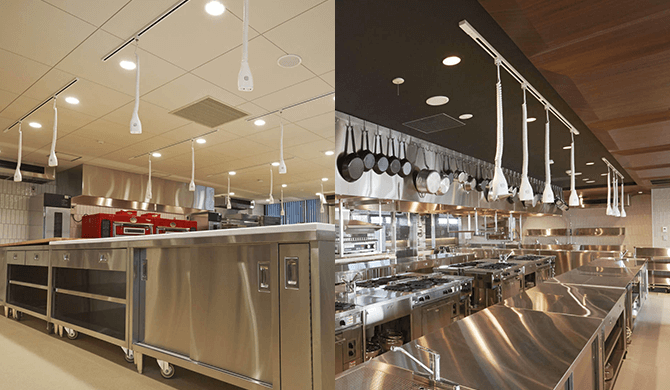

飲食店の厨房
水回りの多い厨房に最適！
天井からの電源で、
フレキシブルな環境を実現！
飲食店の厨房には、包丁以外に様々な電化製品があります。ハンドミキサー、ジューサー、炊飯器、電動スライサーや低温調理機などもあります。調理人の人数や、使用する機器によって、電源が欲しい場所が異なってくる可能性があります。電源はフレキシブルに対応できた方が便利です。
その場合、OSライン等の配線ダクトをご検討ください。 配線ダクト構造を活かして、様々な位置にコンセントを移設、増減できます。また、天井から電源を取るので、水気の多い厨房では大変便利になります。

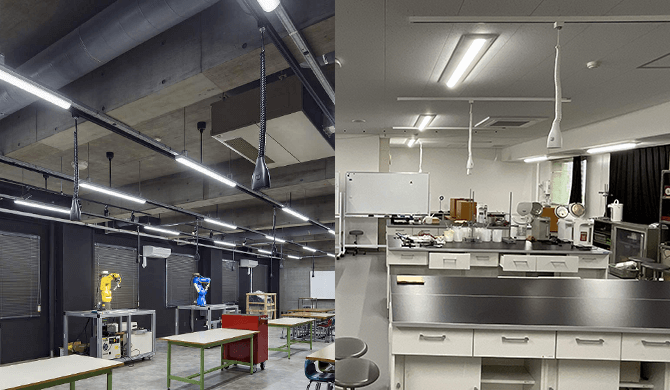

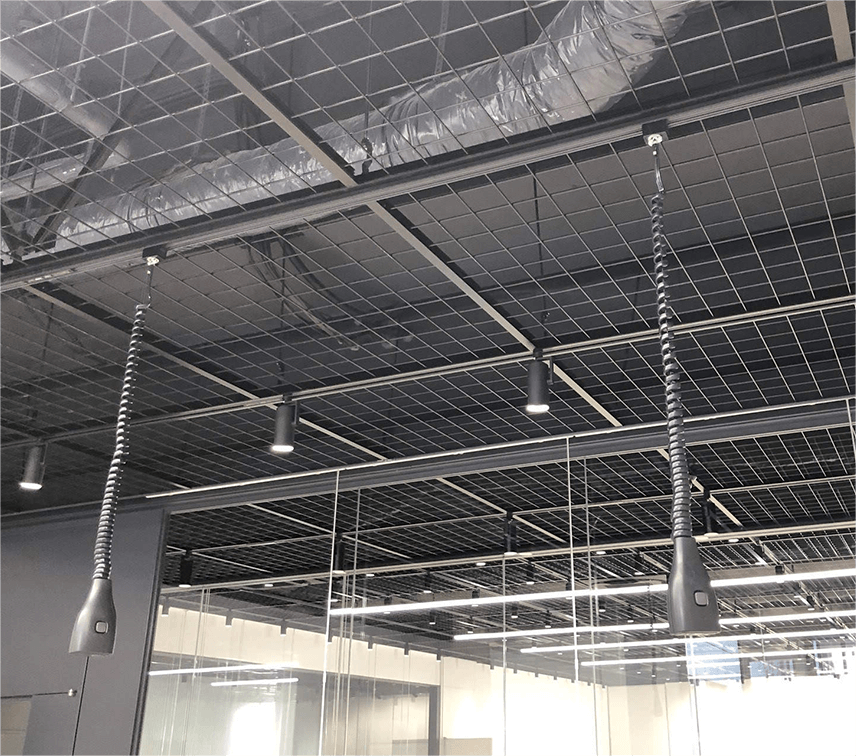

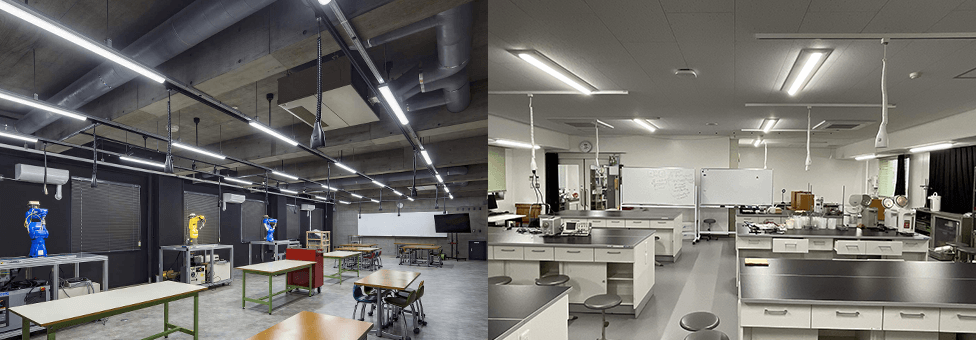

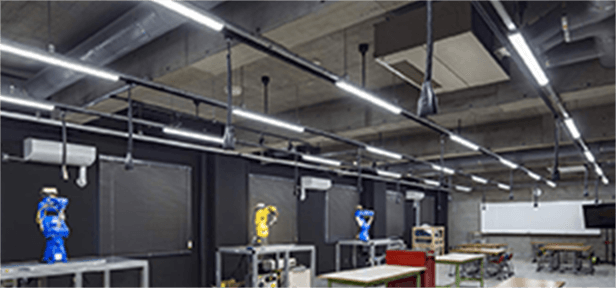

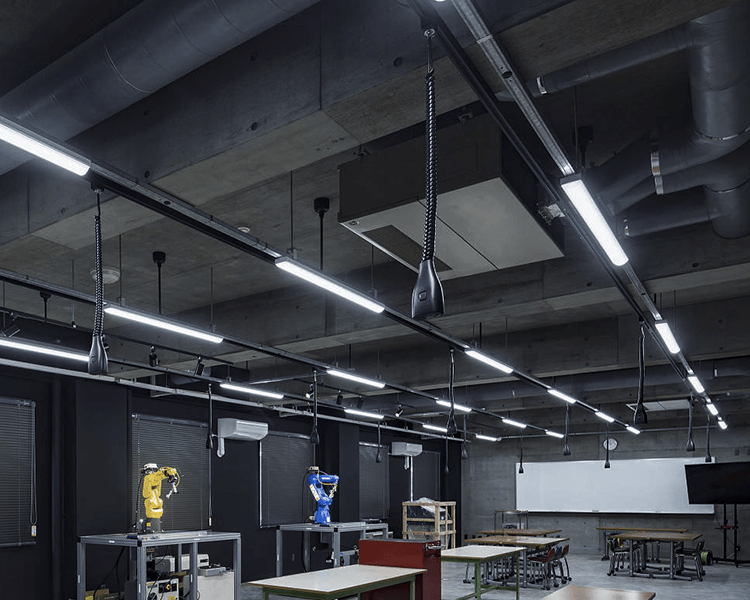

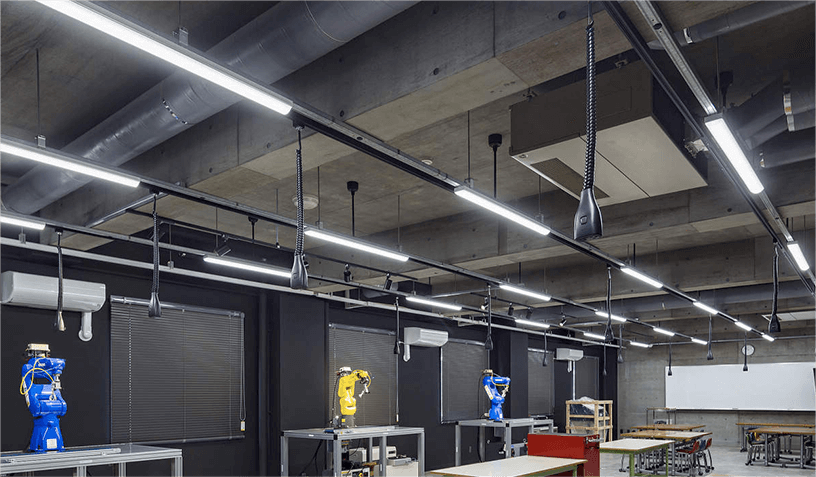

理系大学
電源のレイアウト変更や機器の増減は、
OSライン ダブルを
設置することで解決！
日本として、理系人材の確保が問題視されています。 理系大学などでは、実験装置やデータ処理等、様々な電子機器が利用されています。
特に実験室やワークスペースで、様々な異なる電子機器の利用で、配線ダクト構造を活かして、任意の個所にコンセントを増減、移設を可能とするOSライン専用のコンセントプラグを設置することで、フリーなレイアウトを実現できます。
また、水溶液を利用するような実験でも、フロアに電源コードを這わすことがないので、学生も安心して利用できます。電源のレイアウト変更や機器の増減、移設に簡単に対応できるOSライン ダブルを設置することで解決できます。
既存商品からの
リニューアルにもおすすめ

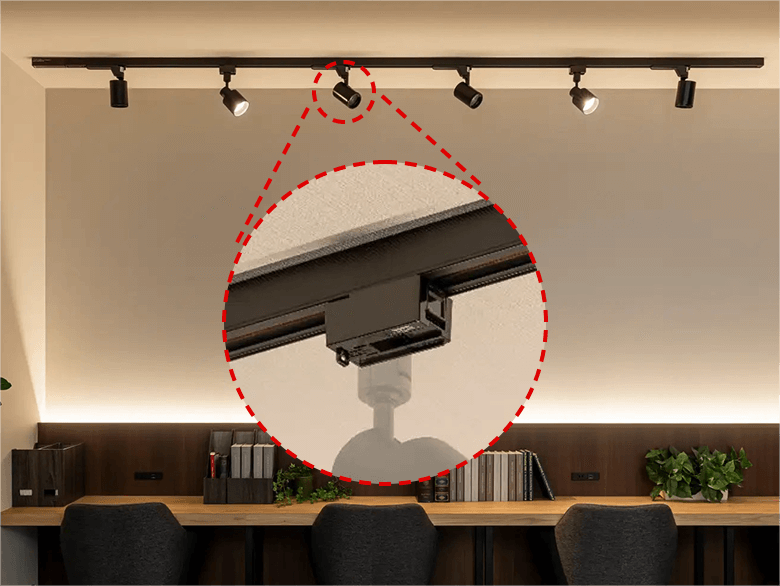

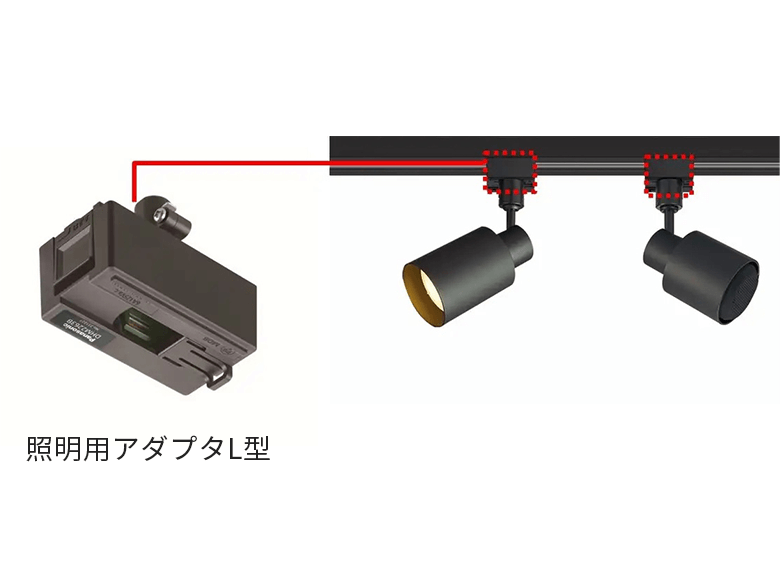

OSライン ダブルの下段の回路は、ショップラインと同等な寸法になっているので、そのままOSライン ダブルに取り付けが可能で利用できます。これだけでも便利なのですが、2回路あるうちの上段の回路は、コンセント用でしか利用できませんでした。しかし、照明用アダプタL型を用いるとこの問題が解決できます。
照明用アダプタL型のボックス形状部は、ショップラインの給電部分とほぼ同じ構造をしているので、そのまま器具の取り付けが可能です。給電は、OSライン本体の上段回路から供給されるので、下段回路の照明をスイッチをOFFしても、照明用アダプタL型を使用した機器は、ONのまま使用できます。

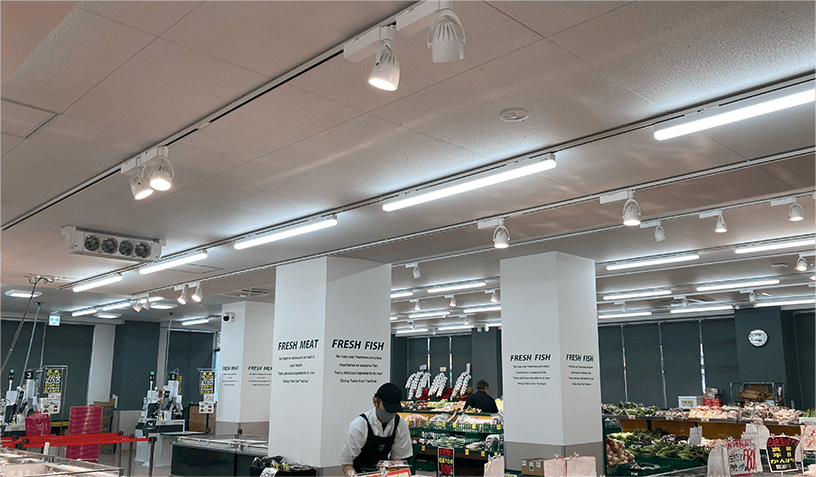

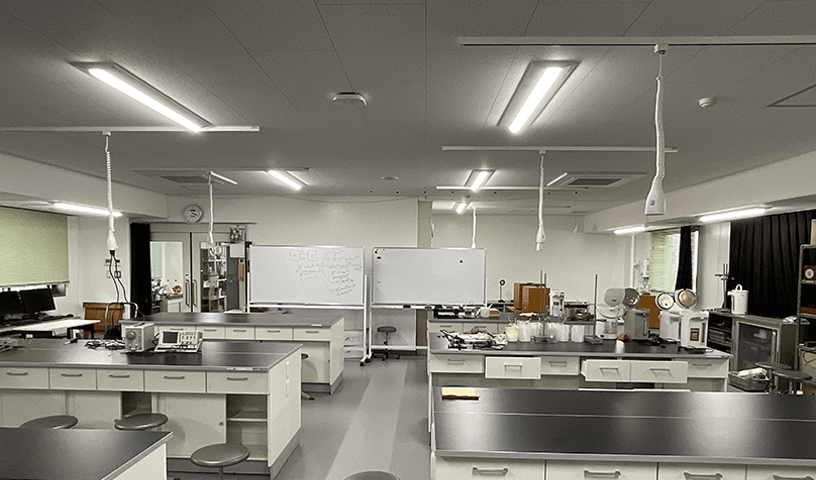

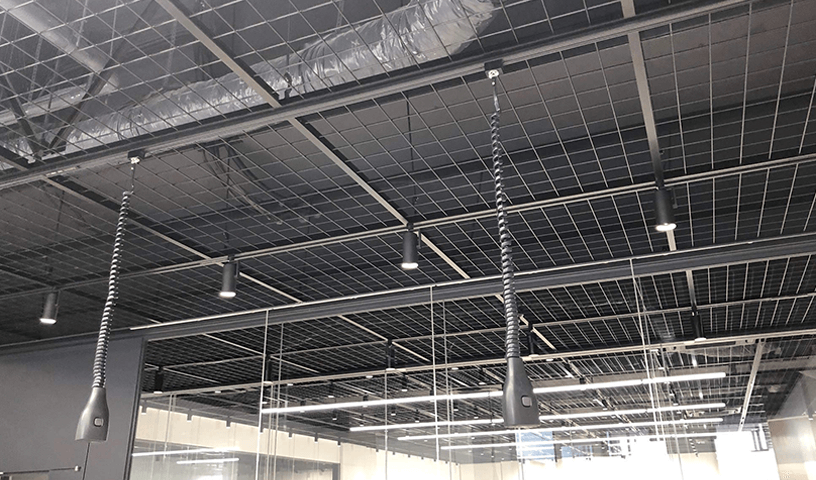

ご採用事例 CASES
