タイマスイッチ（換気扇用/照明用）

アドバンスシリーズタイマスイッチ（換気扇用/照明用） 1台で「一時動作」「遅れ停止」が切替可能。トイレ・洗面の換気扇や玄関照明のほか、電子スイッチ（子器）との接続で、2箇所操作可能です。

特長

商品ラインアップ

組合せ例

仕様・各種図面

各部の名称と設定方法

特長

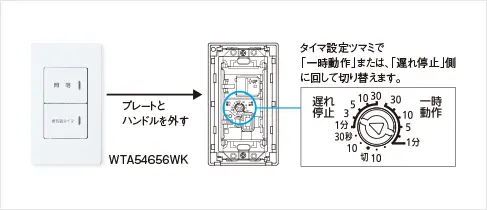

「一時動作」と「遅れ停止」の動作切替が可能です

一時動作は、スイッチON後、一定時間後自動OFF。
遅れ停止は、スイッチOFF後、一定時間後自動で停止。

照明用としてご使用の場合

タイマスイッチを照明用としてご使用の場合、ネームカードを裏返してご使用ください。

※出荷時は「換気扇用」でセットされています。

ページの先頭へ

動作例：換気扇の動作例（トイレ）

一時動作

スイッチは、換気扇を動かしたいときにONするだけ。（一定時間後に自動でOFF）

一時動作スイッチは、換気扇を動かしたいときにONするだけ。（一定時間後に自動でOFF）

遅れ停止

スイッチは通常通りON/OFFで使用。換気扇はスイッチOFF後も一定時間動いてから自動で停止。

遅れ停止スイッチは通常通りON/OFFで使用。換気扇はスイッチOFF後も一定時間動いてから自動で停止。

動作例：照明の動作例（玄関）

一時動作

スイッチは、照明をつけたいときにONするだけ。（一定時間後に自動でOFF）

一時動作スイッチは、照明をつけたいときにONするだけ。（一定時間後に自動でOFF）

遅れ停止

スイッチは、通常通りON/OFFで使用。照明はスイッチOFF後も一定時間ついてから自動で消灯。

遅れ停止スイッチは、通常通りON/OFFで使用。照明はスイッチOFF後も一定時間ついてから自動で消灯。

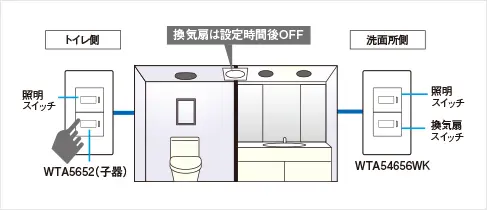

動作

親器・子器、両方のスイッチを「切」にすると換気扇は停止します。
どちらかのスイッチが「入」のときは動作します。

ページの先頭へ

商品ラインアップ

タイマスイッチ（換気扇用/照明用）（ソリッド）

ほたるスイッチ付（照明用）

NEWWTA54656WK

NEWWTA54656HK

希望小売価格 6,800円（税抜）

NEWWTA54656BK

希望小売価格 7,300円（税抜）

埋込電子換気扇/照明スイッチ

（ほたるスイッチB、一時動作/遅れ停止スイッチ）
（2箇所操作形）
（WK：マットホワイト、HK：マットグレー、BK：マットブラック）

スイッチスペース付

WTA54655WK WTA54655HK WTA54655BK WTA54655CS

NEWWTA54655WK

NEWWTA54655HK

希望小売価格 5,900円（税抜）

NEWWTA54655BK

希望小売価格 6,400円（税抜）

WTA54655CS

希望小売価格 6,900円（税抜）

埋込電子換気扇/照明スイッチ

（スイッチスペース、一時動作/遅れ停止スイッチ）
（2箇所操作形）
（WK：マットホワイト、HK：マットグレー、BK：マットブラック、CS：シルバー）

ほたるスイッチ付（照明用）

WTA54656W

WTA54656H

希望小売価格 6,800円（税抜）

WTA54656B

希望小売価格 7,300円（税抜）

埋込電子換気扇/照明スイッチ

（ほたるスイッチB、一時動作/遅れ停止スイッチ）
（2箇所操作形）
（W：マットホワイト、H：マットグレー、B：マットブラック）

スイッチスペース付

WTA54655W

WTA54655H

希望小売価格 5,900円（税抜）

WTA54655B

希望小売価格 6,400円（税抜）

埋込電子換気扇/照明スイッチ

（スイッチスペース、一時動作/遅れ停止スイッチ）
（2箇所操作形）
（W：マットホワイト、H：マットグレー、B：マットブラック）

接続機器

WTA5652

希望小売価格 2,900円（税抜）

埋込電子スイッチ

（子器・3路配線対応形）
（ほたる機能付）

子器のみの使用はできません。

ページの先頭へ

組合せ例

組合せ例	スイッチ	ハンドル	プレート・スイッチ取付枠
シングル（WTA5652）	WTA5652 希望小売価格 2,900円（税抜）	（シングル） WTA3031W 希望小売価格 370円（税抜）	WTA7101WK 希望小売価格 330円（税抜） WTA3700K 希望小売価格 70円（税抜）

スイッチ

ハンドル

プレート・スイッチ取付枠

シングル
（WTA5652）

WTA5652

WTA5652
希望小売価格
2,900円（税抜）

WTA3031W

（シングル）

WTA3031W
希望小売価格
370円（税抜）

WTA7101WK
希望小売価格
330円（税抜）

WTA3700K
希望小売価格
70円（税抜）

ページの先頭へ

仕様・各種図面

仕様

機能	②遅れ停止・消灯機能	約10秒～30分可変形
定格		1.2A 100V AC
適合負荷		LED照明/1.5W～100W 換気扇/1.5W～100W ●AC/DCモーター両用
機能	①一時動作・点灯機能	約10秒～30分可変形

白熱灯	20W～120W
換気扇	1.5W～100W

配線図

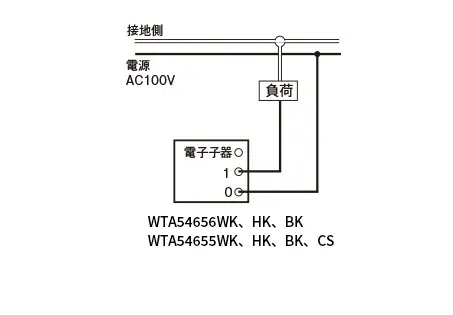

1箇所から操作する場合

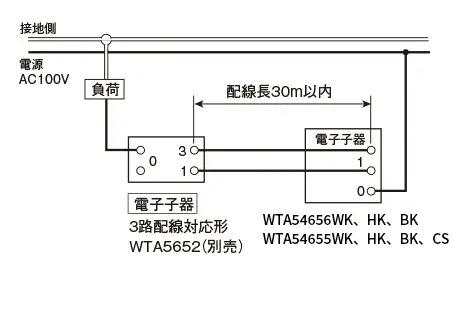

2箇所から操作する場合

●必ず、（1）ー（1）、（電子子器）ー（3）間を接続してください。誤った接続をすると正常に動作しません。

LED照明器具およびLED電球について

当社製「LED照明器具および、LED電球」をご使用ください。(2019年1月現在）

当社製LED照明器具および非調光タイプのLED電球				接続灯数
起動方式	LE1/LB1/LG1 ※1			1.2A÷（入力電流）
起動方式	CE1 （LEDユニット電源内蔵型GX53-1a口金）			1～7灯 ※2
起動方式	E11/E17/E26口金（シャンデリア電球タイプ含む）	消費電力	0.2W～15W未満	1～7灯
起動方式	E11/E17/E26口金（シャンデリア電球タイプ含む）	消費電力	15W～	100Wまで

LB1/LG1は調光機能付ですが、調光できません。
照明器具の台数ではなく、LEDユニットの灯数をご確認ください。

●他社製LED照明器具、LED電球の接続可否については、各照明器具メーカー、電球メーカーにご確認ください。
●短時間の壁スイッチのON/OFF操作で点灯状態が切り替わる機能のついた照明器具（リモコン機能付を含む）は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
●HID負荷、特殊機能付照明器具（調光機能、センサ機能付）には使用できません。
●蛍光灯には使用できません。

ページの先頭へ

各部の名称と設定方法

調整方法

設定時間はスイッチハンドルを取り外し、指定動作・動作時間を設定（変更）をすることができます。

●約10秒～30分の約8段階で設定できます。
●工場出荷時は約3分間に設定しております。
注）時間設定ツマミは「カチッ」と止まる位置に合わせてください。クリック感のない中間位置に合わせても中間の時間にはセットできません。
●切に設定すると通常の入/切動作をします。

ランプの状態表示

換気扇の状態	スイッチの状態・操作		親器	電子子器（WTA5652）
換気扇の状態	洗面側	トイレ側	洗面側	トイレ側
停止	切		ほたる点灯	ほたる点灯
動作	入		パイロット点灯	消灯
動作		入	パイロット点灯	消灯
動作	タイマ動作時		パイロット点滅	消灯
