ライトアップ演出用照明器具「アーキライン」

閉じる
建築意匠にスマートに組み込めるライン型フルカラー照明器具

建築意匠に合わせてスマートに組み込める、ライン型のフルカラーLED照明器具です。建築デザインと一体化した光の演出により、デザインコンセプトの実現に貢献します。

美しい混色

当社独自のLED配置により、照射面において色ムラのない美しい混色を表現します。

工期短縮に貢献

それぞれの器具に自動でアドレスが設定されるため、器具ごとのアドレス設定がいらず、工期短縮に貢献します。

屋外用として求められる性能を高水準でクリア

「重耐塩害仕様」「耐振動1.5G」「耐風速60m/sec」「耐雷サージ6kV(コモンモード)」を確保し、屋外用としての性能を高水準でクリアしています。内蔵LED光源部はIP54相当、電源部はIP67相当の高い防水性能を確保しています。

間接照明、ウォールウォッシャー照明などさまざまな用途に対応

屋外設置の場合は、上向き(±30°)でご使用いただけます。
※設置場所については承認図、取扱説明書で事前にご確認ください。

本体長さL600とL1200をラインアップ

建築意匠に合わせてスマートに組み込めるよう、L600とL1200の2タイプをラインアップしています。

建築デザインと融合する光の演出におすすめ

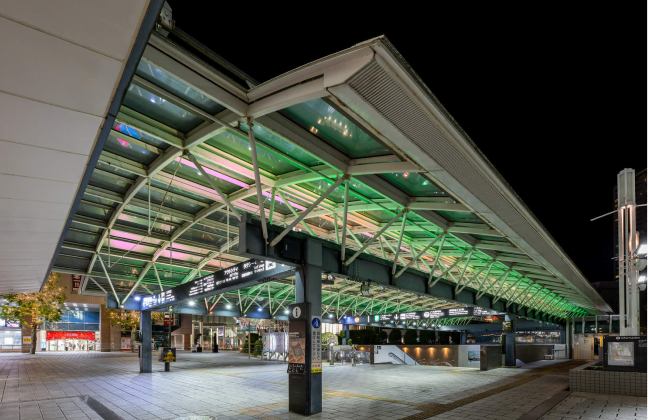

  • ビル外壁

  • 間接照明

アーキライン オーダーメイド対応

スリム&コンパクトなL300の光源ユニットを使用し、ライン型照明器具をオーダーメイド。建築意匠に合わせた器具デザインで、デザインコンセプトの実現に貢献します。
※器具設計や建築物への取付検討が必要ですので、別途お問い合わせください。

スリム&コンパクトな光源ユニットとオーダーメイド対応ケースを組み合わせます。

建築の意匠にスマートな組み込みが可能になります。

基本仕様

アーキライン 電源内蔵型
L1200タイプ L600タイプ
写真:L1200タイプ

NND26744

写真:L600タイプ

NND26844

品番 狭角

NND26144受

配光データを見る

NND26244受

配光データを見る

拡散

NND26744受

配光データを見る

NND26844受

配光データを見る

光束値 狭角

1840 lm

840 lm

拡散

1940 lm

900 lm

RGBW
単色比
<R>約8%、<G>約21%、<B>約5%、<W>約66%
種別 ライン
光源 LED
カラータイプ
RGBW
W:5000K
※調色・単色タイプも対応可能です。
別途お問い合わせください。
制御 DMX512
制御
チャンネル数
16ch(RGBW・4ch×4モジュール) 8ch(RGBW・4ch×2モジュール)
入力電圧 AC100V〜242V
消費電力 53.6W 27.9W
光束維持時間 40000時間(光束維持率70%)
使用環境 防雨型/重耐塩/耐風速60m/sec/耐雷サージ6kV(コモンモード)/
屋外での取付方向は上向き(±30°)のみ
保護等級 LED光源部:IP54(防まつ型・防塵型)/電源部IP67(防浸型・耐塵型)/本体:IP23(防雨型)
動作環境温度 -20℃~35℃
重量 NND26144:6.0kg、NND26744:5.8kg NND26244:3.8kg、NND26844:3.7㎏
寸法図

※L900タイプ対応可能です。別途お問い合わせください。

適合コントローラ

システム部品

信号入力ケーブル(1m)

信号中継ケーブル(1m)

電源入力ケーブル(1m)

電源中継ケーブル(1m)

信号中継ケーブル(連接用)

電源中継ケーブル(連接用)

※ 複数の照明器具を接続する場合は、中継ケーブルをご使用ください。

  • ◯工場在庫品
  • 受受注品

システム構成図

アーキラインのシステム構成図

DMX512信号/電源 最大200m(系統の一番最後に接続する器具までの距離・ケーブル+器具の長さの合計)
※ 最大接続台数 16台(AC100Vの場合)、31台(AC200V・AC242Vの場合)
※チャンネル自動設定機能があるため、信号系統には本商品のみ接続してください。

    • ケーブルは別途ご用意ください。
    • 連結設置の場合、連接用ケーブル(NND26996、NND26998)をご使用ください。
