一体型LEDベースライト「iDシリーズ」 特長 特許技術による薄型・高効率設計
一体型LEDベースライト「iDシリーズ」は吊りボルト収容空間の独自設計によりデザインを薄型化。あわせて明るさを逃さないライトバー形状と本体内部塗装で高効率化を実現。特許取得技術の組み合わせで、美しい天井面と省エネを両立します。
施工性の向上と質の高い光を追求した
独自の設計こだわりの設計
フレーム
強度はそのままに薄型化・軽量化を実現 特許取得済
強度を維持したままで、フレーム高さを約6mm低くし薄型化と軽量化を実現。薄型化でバネが取り出しやすくなり施工性が改善、また、軽量化で環境にも配慮しています。強度はそのままに薄型化・軽量化を実現。
器具内の配線をなくし施工性を向上 特許取得済
LEDモジュールと電源との電気接続に導電ピンを採用することで、ハーネス線をなくすことができ、器具内配線を気にせず施工することができます。
カバー
端部まで発光する新設計ライトバー形状 特許取得済
フレームを組み合わせるカバー形状も再設計。ライトバー端部まで発光します。
■ライトバー断面図
施工性と明るさ感の向上を両立したエンド形状 特許取得済
エンド部分に窪みをもたせ、指掛かり※1がアップ。器具本体とライトバーの着脱が簡単に。また、窪みから天井面への拡散光も発生し、明るさ感も向上します。
※1一部機種を除きます
旧モデル
ライトバー側面から取り外し
新モデル
エンド部分の窪みに指を掛け、取り外しすることも可能作業グローブでの取り回しが容易に
600・800ピッチのボルトに対応※2
600・800ピッチのボルトに対応。リニューアル時できます。
※2 40形の場合（10000 lmタイプライトバー（LR）、環境特化タイプライトバー、アレンジ調色タイプライトバー、電磁波低減タイプライトバーを除く）
薄さ50mm※3で、高さ約30%ダウン
従来蛍光灯富士型器具（FA42038FSUH）と比較して器具高さ約30％ダウン。天井にすっきり納まります。
※3 リニューアル専用器具本体の場合、高さ70mmになります
230mm幅で既設器具あとをかくす器具サイズもラインアップ※4
品番、製造年月日により、器具幅が異なります。幅200mm〜230mmまでの直付型のリニューアルにおすすめです。
※4 40形DスタイルW230の場合

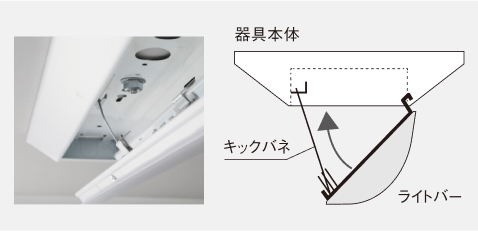

ノイズレスデザインを実現する、キックバネ取り付け
器具の表面にねじやラッチが無い※5ので、スッキリしたシンプルなデザインに。
※5直付型の場合のみ
形状や明るさなどを選ぶだけで簡単に本体とライトバーの品番を選定できます。
形状や明るさから品番を選定する
