屋内用スポーツ施設にも納入されています
（パナソニックアリーナ）
特殊光学レンズによりまぶしさを軽減しながら効率よく照明が可能。プレーの環境に合わせて調光。

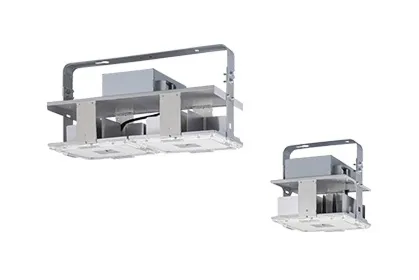

LED高天井用照明器具 DNシリーズ 高機能型

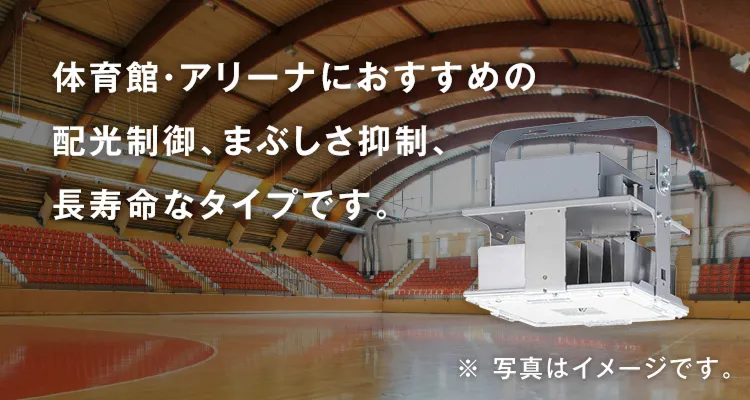

体育館・アリーナ向けのパナソニックの高天井用照明器具。高効率で新築向けです。まぶしさを低減するパネルを採用し、後付けパネルが不要。明るさと配光のバリエーションも豊富で8ｍから12ｍ程度の高天井に設置できます。
新着情報
- 2023年5月1日新商品
- DNシリーズ 高機能型の商品がリニューアルしました。
特長
既存器具と比較しても大幅軽量化
| 使用器具 | マルチハロゲン灯Lタイプ400形＋セード | DNシリーズ マルチハロゲン灯400形相当 |
|---|---|---|
|
ホルダ：YB15840＋セード：YK34385 |
NYM20212 LR9 |
|
| 質量 |
約5.8kg |
約2.5kg 約3.3kg軽量 |
| 使用器具 | 従来品モジュールタイプ電源内蔵型 | DNシリーズ マルチハロゲン灯400形相当 |
|---|---|---|
|
マルチハロゲン灯400形相当NNY20621 LX9 |
NYM20212 LR9 |
|
| 質量 |
約9.0kg |
約2.5kg 約6.5kg軽量 |
LED高天井用照明器具 DNシリーズ高機能型
商品ラインアップ
体育館・アリーナ向けのパナソニックの高天井用照明器具。高効率で新築向けです。まぶしさを低減するパネルを採用し、後付けパネルが不要。明るさと配光のバリエーションも豊富で8ｍから12ｍ程度の高天井に設置できます。
水銀灯1000形相当以上、水銀灯700形相当以下の明るさに対応した商品をラインアップしています。
商品ラインアップを見る
既存のマルチハロゲン灯Lタイプと比較して70％以上の節電
器具同台数での比較
| 使用器具 | マルチハロゲン灯Lタイプ （SC形）400形＋一般セード |
DNシリーズ マルチハロゲン灯400形相当 |
|---|---|---|
|
YB16854＋YK34380 |
NYM20222 LR9（広角配光） |
|
| 器具台数 |
35台 |
35台 |
| 全光束 |
36,500 lm |
21,300 lm |
| 保守率 |
0.47 |
0.81 |
| 消費効率 |
87.9 lm/W |
190.1 lm/W |
| 消費電力 |
14.5kW |
3.9kW |
| 年間電気代 |
1,218,000円※1 |
327,600円※1 |
| 水平面照度分布図※2 |
|
年間電気代 |
- 試算条件／電力料金単価28円／kWh（税抜）【日本照明工業会 ガイドA139-2022】 年間点灯時間：3,000時間
- 照明設計条件／取り付け高さ：8m 計算面高さ：0ｍ 反射率：天井30％ 壁30％ 床10％

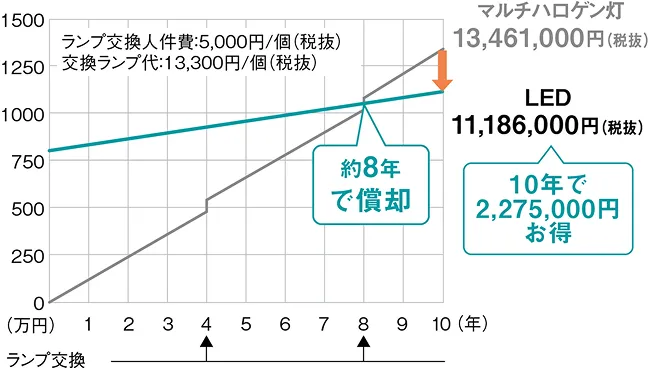

10年後のトータルコストの目安※
-
-
【初期設備費】
LED高天井用照明器具 DNシリーズ マルチハロゲン灯400形器具相当（NYM20222 LR9）
196,700円【試算条件】
マルチハロゲン灯のランプは4年毎に定期交換とする
- 試算条件／電力料金単価28円／kWh（税抜）【日本照明工業会 ガイドA139-2022】 年間点灯時間：3,000時間
器具台数削減でさらに省エネ
| 使用器具 | マルチハロゲン灯Lタイプ （SC形）400形＋一般セード |
DNシリーズ マルチハロゲン灯400形相当 |
|---|---|---|
|
YB16854＋YK34380 |
NYM20212 LR9（中角配光） |
|
| 器具台数 |
35台 |
25台 |
| 全光束 |
36,500 lm |
21,300 lm |
| 保守率 |
0.47 |
0.81 |
| 消費効率 |
87.9 lm/W |
190.1 lm/W |
| 消費電力 |
14.5kW |
2.8kW |
| 年間電気代 |
1,218,000円※1 |
235,200円※1 |
| 水平面照度分布図※2 |
|
年間電気代 |
- 試算条件／電力料金単価28円／kWh（税抜）【日本照明工業会 ガイドA139-2022】 年間点灯時間：3,000時間
- 照明設計条件／取り付け高さ：8m 計算面高さ：0ｍ 反射率：天井30％ 壁30％ 床10％

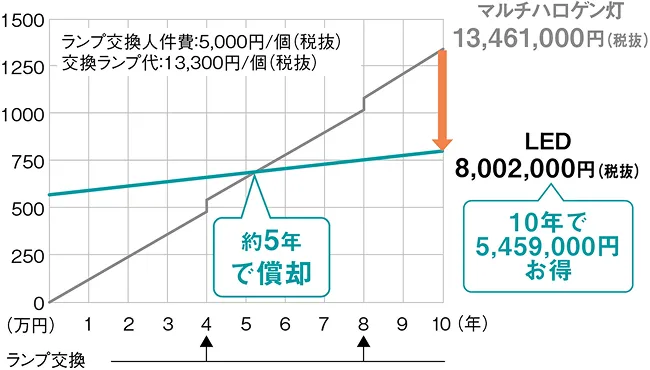

10年後のトータルコストの目安※
-
-
【初期設備費】
LED高天井用照明器具 DNシリーズ マルチハロゲン灯400形器具相当（NYM20112Z LZ9）
196,700円【※試算条件】
マルチハロゲン灯のランプは4年毎に定期交換とする
- 試算条件／電力料金単価28円／kWh（税抜）【日本照明工業会 ガイドA139-2022】 年間点灯時間：3,000時間
LED高天井用照明器具 DNシリーズ高機能型
商品ラインアップ
体育館・アリーナ向けのパナソニックの高天井用照明器具。高効率で新築向けです。まぶしさを低減するパネルを採用し、後付けパネルが不要。明るさと配光のバリエーションも豊富で8ｍから12ｍ程度の高天井に設置できます。
水銀灯1000形相当以上、水銀灯700形相当以下の明るさに対応した商品をラインアップしています。
商品ラインアップを見る
スポーツに最適な配光をラインアップ
公共施設用照明器具の規定に準じた配光をラインアップ
■マルチハロゲン灯400形相当
| 配光（公共施設用照明器具企画） | 型番 | 当社品番 | 当社配光 |
|---|---|---|---|
| 輝度規制形中角 | LSR2AM-170 | NYM20212 LR9 | 中角 |
| 中角 | LSR2M-200 | ||
| 広角 | LSR2W-200 | NYM20222 LR9 | 広角 |
■マルチハロゲン灯1000形相当
| 配光（公共施設用照明器具企画） | 型番 | 当社品番 | 当社配光 |
|---|---|---|---|
| 輝度規制形中角 | LSR2AM-340 | NYM20215 LR9 | 中角 |
| 中角 | LSR2M-400 | ||
| 広角 | LSR2W-400 | NYM20225 LR9 | 広角 |
納入事例
屋内用スポーツ施設にも納入されています
