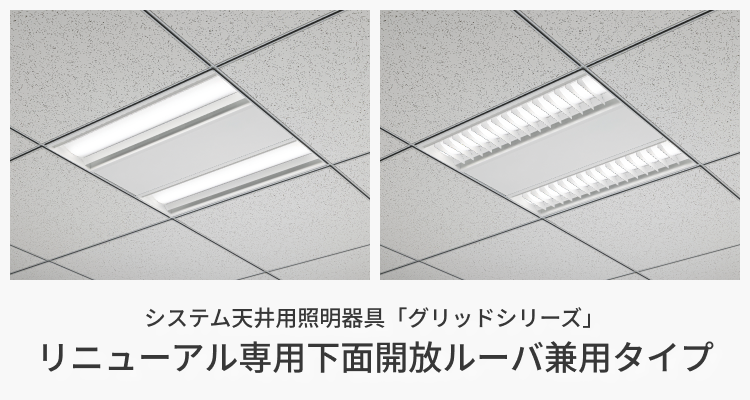

「グリッドシリーズ」リニューアル専用浅型・下面開放・平行ルーバ兼用タイプ
![システム天井用照明器具「グリッドシリーズ」リニューアル専用浅型・下面開放・平行ルーバ兼用タイプ](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/sp_hero.jpg)
「グリッドシリーズ」リニューアル専用浅型・下面開放・平行ルーバ兼用タイプは、LED照明器具へのリニューアルにフレキシブルに対応できるシステム天井用照明器具です。平行ルーバへの変更を後から行えるほか、既設設備プレートの再利用や、現場に合わせた施工方法をお選びいただけます。

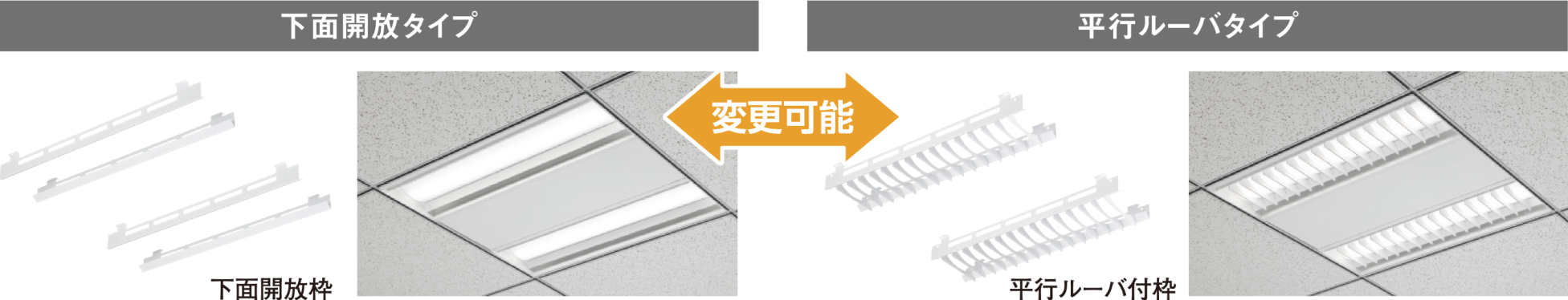

平行ルーバタイプに変更可能
お客様のご要望に合わせて、器具を天井に設置したまま平行ルーバタイプへの変更が可能です。※変更には工事が必要です。
![下面開放タイプ 平行ルーバタイプ 変更可能](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image01.png)
※平行ルーバ付化粧枠のスペースを確保するために光源ユニットは天井面よりも、奥まった位置に設置されています。
![後から変更できるため安心](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image02.png)

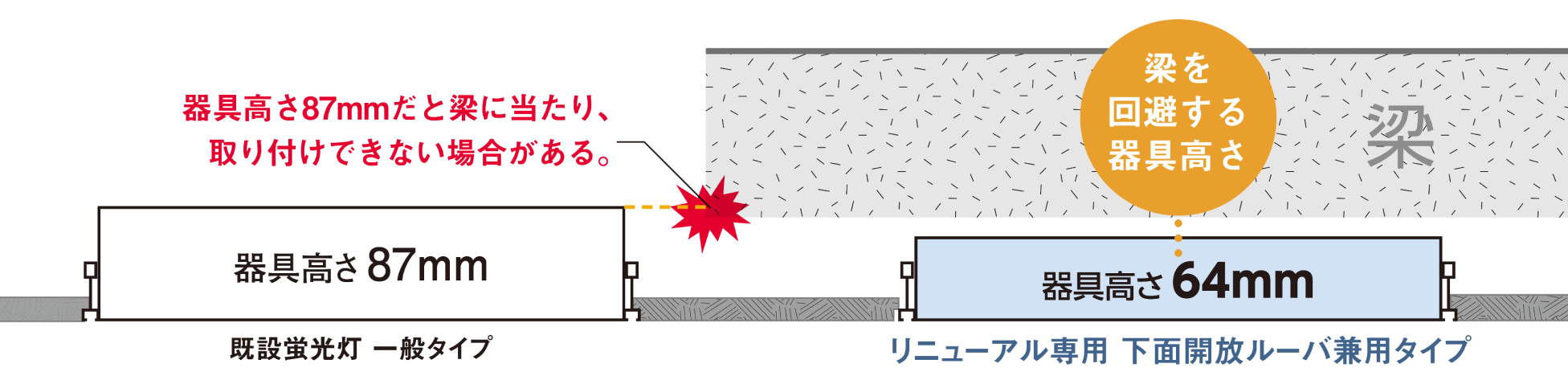

器具高さ64mmの浅型タイプ
既設の器具高さや天井裏環境を気にせずに施工できる浅型タイプ。現場の器具種類も1つに集約できます。
![器具高さ比較 器具高さ87mmだと梁に当たり、取り付けできない場合がある。 梁を回避する器具高さ64mm](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image03.png)
![オフィスのどこでも施工できる](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image04.png)
既設設備プレートの再利用が可能
既設設備プレートの取り付けが可能になりました。既設設備プレートの活用で工事費用の削減と省施工・省廃材に貢献します。

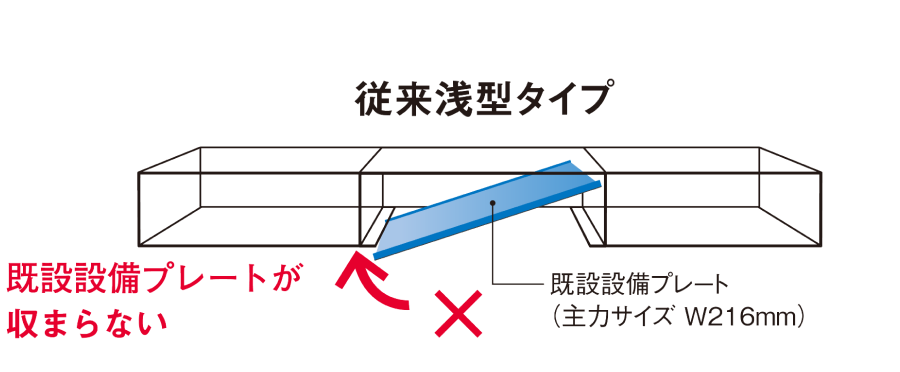

![従来浅型器具 既設設備プレートが収まらない](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image05.png)

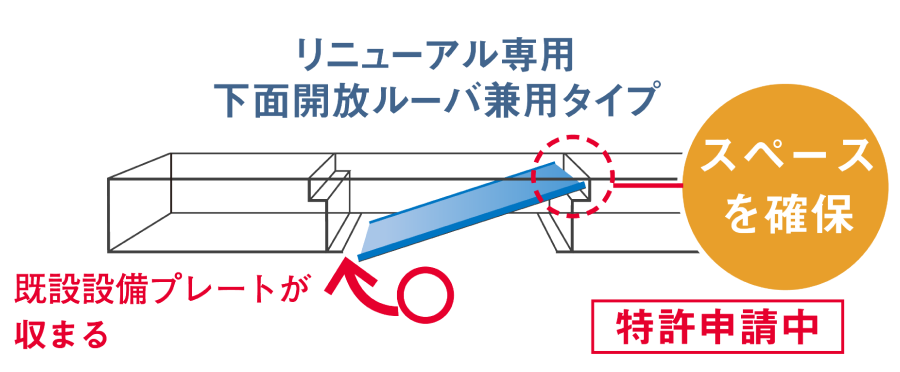

![リニューアル専用浅型タイプ スペースを確保 既設設備プレートが収まる 特許申請中](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image06.png)
※ 既設設備プレートのサイズ・仕様により対応できない場合もあります。当商品でリニューアルをご検討の際は、必ず当社までご相談ください。

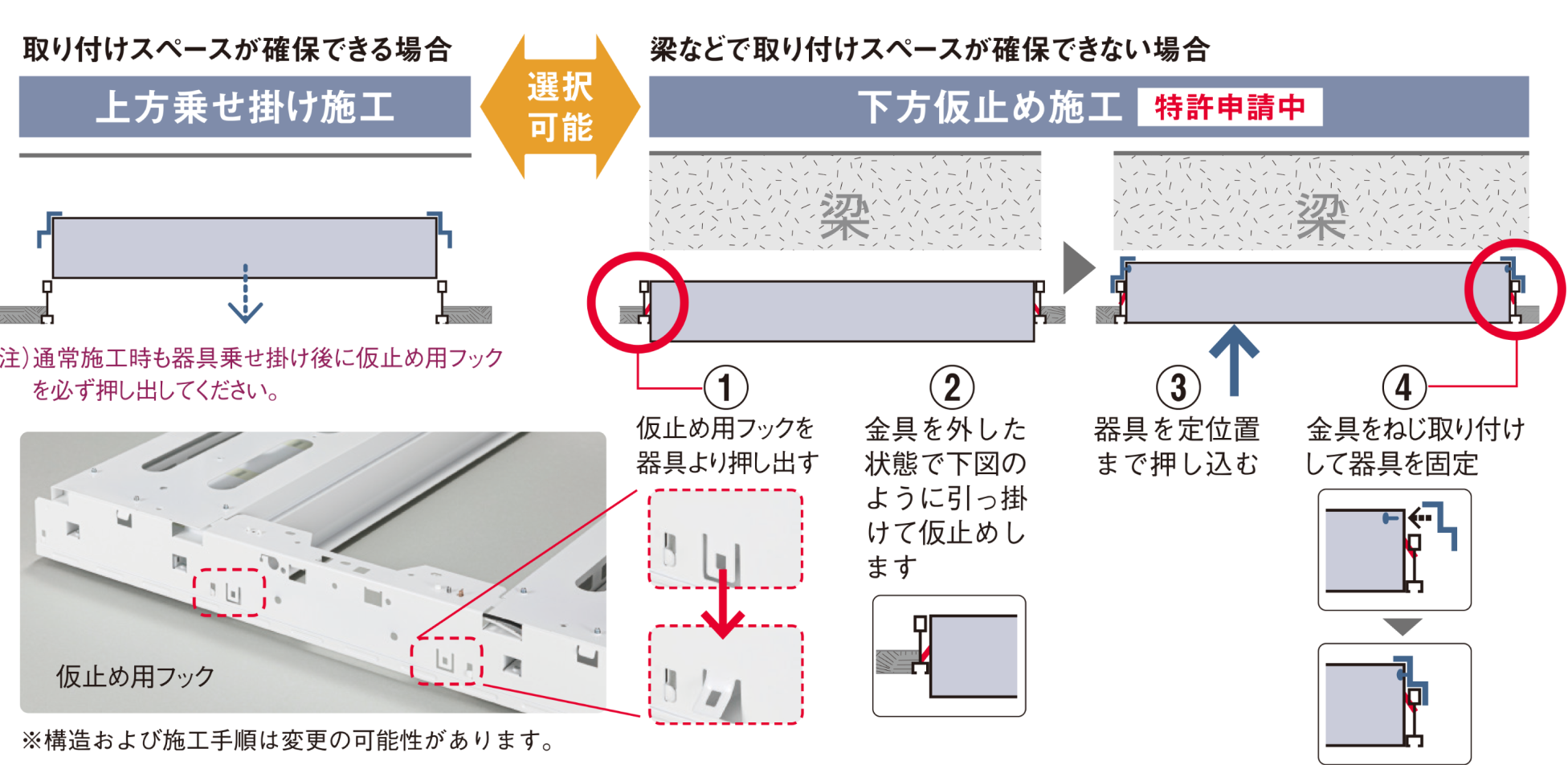

現場で選べる2つの施工方法
上から乗せ掛ける「通常施工」と、下からはめ込む「下方仮止め施工」の2種類から選べます。
![取り付けスペースが確保できる場合 通常加工 梁などで取り付けスペースが確保できない場合 下方仮止め施工(特許申請中) 選択可能](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image07.png)
※ 下方仮止め施工の場合、器具の取り外しは施工と逆の手順を踏む必要があります。

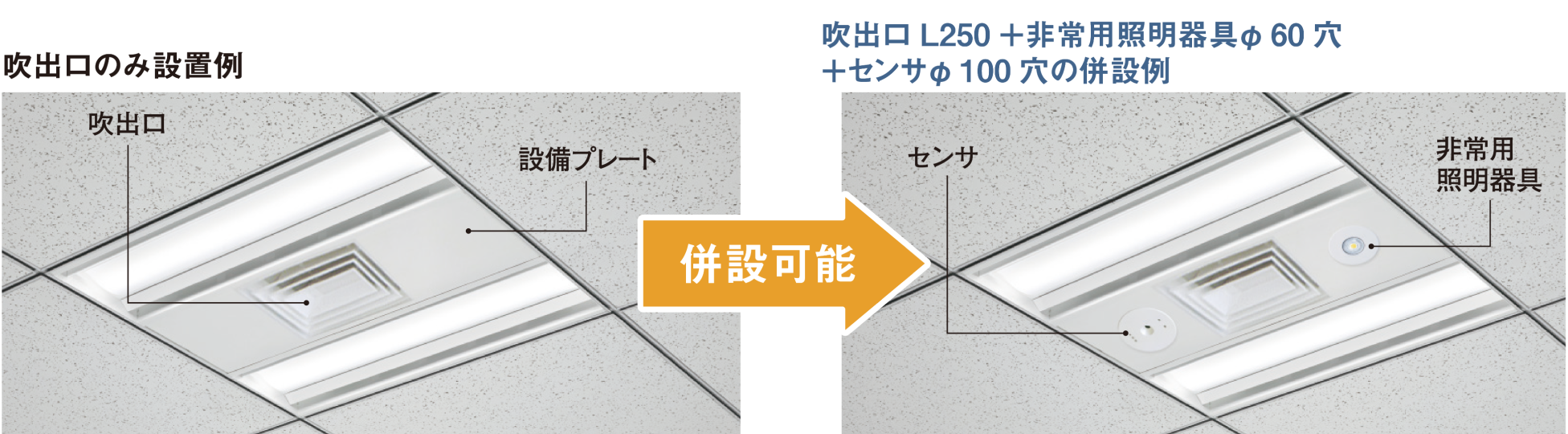

設備併設が可能な設備スペース
設備プレート内に吹出口と非常用照明器具などの併設が可能です。
![設備プレートに併設すると天井面もスッキリ](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image08.png)
![](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image09.png)
![オフィスのレイアウト変更による非常用照明器具の設置にも対応可能](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image10.png)
※ 吹出口と非常用照明器具などの組み合わせは別途ご相談ください。
DALI-2システム対応
国際標準規格の照明制御通信方式「DALI-2」に特注対応いたします。
商品ラインアップ(特注品)
一般出力型

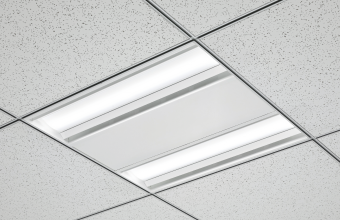

2灯形状 ![]() |
||
---|---|---|
下面開放タイプ ![]() |
昼白色 5000K |
図番:T3AM30001-K (4510 lm・31.2W・144.5 lm/W) |
白色 4000K |
図番:T3AM30002-K (4280 lm・31.2W・137.1 lm/W) |
|
温白色 3500K |
図番:T3AM30003-K (4280 lm・31.2W・137.1 lm/W) |
共通項目
仕様 |
|
---|---|
備考 |
|
※特注品のグリーン購入法適合品に関しては特注器具図面に適合表示をいたします。詳細はお問い合わせください。
※グリーン購入法に基づく特定の化学物質の含有情報はこちら
オプション(特注対応)
![](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image13.png)
■下面開放化粧枠
![](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image14.png)
■平行ルーバ付化粧枠
![](/jp/lighting/facilities/system-ceiling/grid/baselight-opening-and-louver/img/image15.png)
■吹出口取付金具
※ 現場の器具の仕様によっては、当社商品の器具高さ87mmの商品でもお使いいただけない場合があります。
