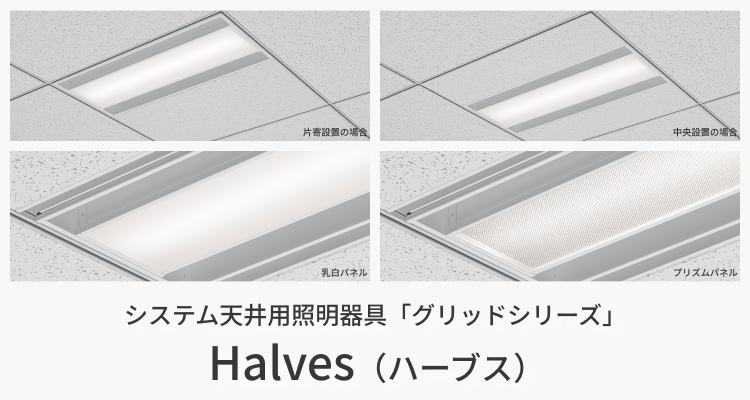

「グリッドシリーズ」一体型LEDベースライト「Halves（ハーブス）」

閉じる

NEW

環境と人に寄り添った新築ビル向けシステム天井用照明器具。最適なラインアップを取り揃え、ZEB対応を容易にしました。さらに、従来よりもサイズを半分に抑えることで作業性を向上させるとともに、CO₂排出量を半減させることで環境への配慮も実現しました。

特長

商品ラインアップ

最適ラインアップでZEB申請時のW／m²（BEI／L）を低減

標準・千鳥配置で設計照度500 lx時に5.0W／m²以下（BEI／L≦0.3）を実現します。

■ 従来品と「Halves（ハーブス）」の比較

		従来品グリッドタイプ平行ルーバタイプ 2灯形状	「Halves（ハーブス）」パネルタイプ 1灯形状
設計配置（3.6m×3.6m）	設計照度
標準配置	500 lx	定格:3880 lm 9.6W/m²（BEI/L=0.58）	定格:2120 lm 4.6W/m²（BEI/L=0.29）約50%削減
標準配置	700 lx	定格:3880 lm 9.6W/m²（BEI/L=0.58）	定格:2960 lm 6.4W/m²（BEI/L=0.40）
千鳥配置	500 lx	定格:7560 lm 9.4W/m²（BEI /L =0.58）	定格:4340 lm 4.7W/m²（BEI/L=0.29）約50%削減
千鳥配置	700 lx	定格:7560 lm 9.4W/m²（BEI /L =0.58）	定格:6250 lm 6.6W/m²（BEI/L=0.42）

ZEB（ゼブ）は、Net Zero Energy Buildingの略称で、快適な室内環境を実現しながら、建物で消費する年間の一次エネルギーの収支をゼロにすることを目指した建物のこと。出典：国土交通省
BEI（Building Energy Index）とは、エネルギー消費性能計算プログラムに基づく、基準建築物と比較した時の設計建築物の一次エネルギー消費量の比率のこと。出典：環境省

光源ユニットの交換が可能

器具本体はそのまま残して、光源ユニット交換が可能。明るさや光色が容易に変えられます。

光源ユニットは商品バリエーションから選べます。
光源ユニット交換には電気工事が必要です。
写真はイメージです。

サイズハーフで作業性向上

軽量小型化と端子台配置の見直しにより施工作業性を向上しました。

器具重量とサイズ低減で施工負担を軽減

従来品

約5.6kg

施工負担軽減

「Halves（ハーブス）」

約3.4kg
1人でも楽々施工可能

新築・メンテナンスでの配線作業に配慮

電源、調光端子台を器具片側に集約し、施工性を改善しました。※特許申請中

従来品

作業性アップ

「Halves（ハーブス）」

CO₂ハーフで環境配慮

1灯形状にして材料使用量を削減し、照度設計に合わせた最適ラインアップにすることで、ライフサイクル全体のCO₂排出量を半減しました。

▶ 原材料調達・生産・廃棄：材料使用量削減により、CO₂排出を低減
▶ 流通：器具軽量化・小型化により、効率的な輸送でCO₂排出を低減
▶ 使用： 3880 lmの従来品を平均照度700 lx設計に対し、2120 lmのHalvesを平均照度500 lx設計することにより、CO₂排出を低減
※当社基準により、従来品とHalvesのCO₂排出量を比較

◾️材料使用量の削減

・1灯形状で省材料・軽量化

◾️省エネルギー

・照度設計に合わせた最適ラインアップ
・平均照度500 lx設計で5Ｗ／㎡以下（BEI≦0.3）

商品ラインアップ

設計配置に合わせて明るさのバリエーションから選択可能です。

標準配置（3.6ｍ×3.6mに4台）

空調リターン（目安）	0.04㎡タイプ
設計照度（目安）	500 lx	700 lx
器具光束	2000 lmタイプ	3000 lmタイプ
器具
昼白色 5000K	図番：T3AM40001 （2140 lm・14.9Ｗ・143.6 lm/W	図番：T3AM40011 （2990 lm・20.6Ｗ・145.1 lm/W）
白色 4000K	図番：T3AM40002 （2120 lm・14.9Ｗ・142.2 lm/W）	図番：T3AM40012 （2960 lm・20.6Ｗ・143.6 lm/W）

千鳥配置（3.6ｍ×3.6mに2台）

空調リターン（目安）	0.06㎡タイプ
設計照度（目安）	500 lx	700 lx
器具光束	4000 lmタイプ	6000 lmタイプ
器具
昼白色 5000K	図番：T3AM40021 （4390 lm・30.5Ｗ・143.9 lm/W）	図番：T3AM40031 （6330 lm・42.6Ｗ・148.5 lm/W）
白色 4000K	図番：T3AM40022 （4340 lm・30.5Ｗ・142.2 lm/W）	図番：T3AM40032 （6250 lm・42.6Ｗ・146.7 lm/W）

共通項目

仕様	約10～100％連続調光（起動方式：LA9）電圧：100～242V対応本体：鋼板（高反射白色粉体塗装）ルーバ：鋼板（高反射白色粉体塗装）下面パネル：ポリカーボネート（乳白マット）※6000 lmタイプのみアクリル（透明プリズム）光束維持時間40000時間水平天井埋込専用
備考	適合調光器をご使用ください。 Tバー15D専用です。 □600グリッド専用です。 LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。ご了承ください。 □600グリッド内で片寄取付の場合、器具横は専用天井板になります。（設備プレート不可）表組内の数値は本体、LEDユニット、ルーバを組み合わせた器具から放出される光束、消費電力、固有エネルギー消費効率を表しています。表組内の数値は200V時の数値です。特注品のグリーン購入法適合品に関しては特注器具図面に適合表示をいたします。上記商品の納期および価格については、お取引先にお問い合わせください。

仕様
