システム天井用照明器具「グリッドシリーズ」

「ラインシリーズ」は、多彩なライトバーとの組み合わせでさまざまなご要望に対応。リニューアル専用リメイクユニットで天井や器具本体はそのまま残して、器具の中身だけを交換できます。

リニューアル専用リメイクユニット クイックアップ

クイックアップの説明図

天井や器具本体など、まだ使えるものはそのまま残して、器具の中身だけを交換

クイックアップは、反射板にライトバー・電源・端子台を組み込んだ構造なので、既設器具本体の取り外しがいりません。
施工時間が短くて済むので、土日などでの短工期工事におすすめです。

クイックアップの施工手順

  • 写真・イラストは一体型LEDベースライト iDシリーズ【クイックアップ】の場合

既設の照明器具

既設の照明器具

本体を残して反射板や給電部品を取り外す

本体を残して反射板や給電部品を取り外す

リニューアル器具本体を取り付け

リニューアル器具本体を取り付け

完成

完成

リニューアル器具本体の取り付け

取り付け図

既設本体に、クイックアップ取り付け用の金具を同梱のビスで取り付る

取り付け図

クイックアップ本体の電源穴より既設電源線を引き込み、本体をTバーに乗せる

取り付け図

Tバーに乗せ掛けた本体を同梱のビスで取り付け、端子台に結線したら、iDシリーズライトバーを取り付ける

取り付け図

照明器具の設置が完了

美しい仕上がり <リニューアル例>

Before

写真:Before

FLR40形 × 2

After

写真:After

iDライトバー × 1

Before

写真:Before

FLR32形 × 2 OAルーバ付

After

写真:After

iDグレアセーブ ライトバー × 1

明るさや節電効果のご要望に応じて光源(ライトバー)を交換可能

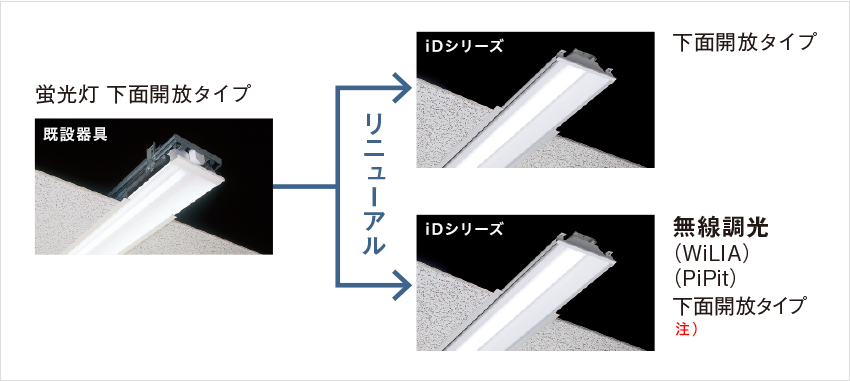

蛍光灯 下面開放タイプリニューアル図
  • 無線調光(WiLIA調光・PiPit調光)の天井埋込型のコントローラと通信補助器は設備プレート(金属製)への取り付けはできません。
  • 無線調光(WiLIA調光・PiPit調光)との組み合わせの場合は通信性能の確認が必要です。お問い合わせください。
蛍光灯 マルチコンフォート / 蛍光灯OAコンフォートリニューアル図

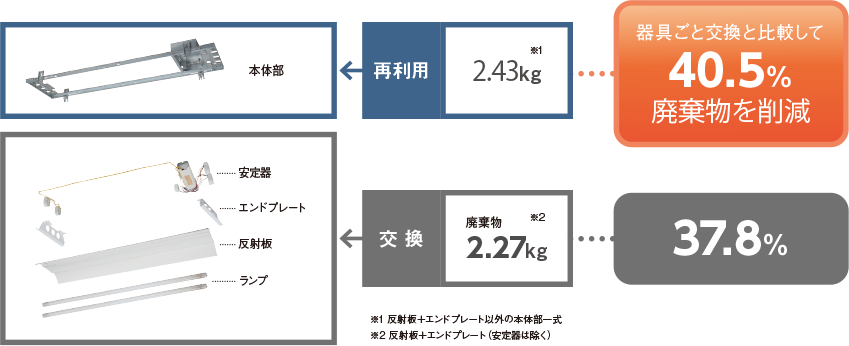

クイックアップなら省廃材で環境負荷を軽減

既設器具の本体を活用して取り付けられるため、廃材を制御できます。

蛍光灯 下面開放タイプリニューアル図

器具交換よりお得、LEDで節電

器具の部分的なリニューアルなので器具丸ごと交換より経済的です。LEDの採用で電気代やランプメンテナンス費用も軽減できます。

既設蛍光灯照明器具

FLR40形×2灯 80台

一体型LEDベースライト iDシリーズ クイックアップ

5200lmタイプ 80台

リニューアル
水平面照度※1分布図
水平面照度図
水平面照度図

平均照度

687lx

700lx

照度ほぼ同等

消費電力

6,800W(85W×80台)

2,552W(31.9W×80台)

約62%節電

年間電気料金※2

約63.8万円
(年間電気代571,200円+ 年間ランプ交換費67,200円)

約21.4万円

約66%節約

光束維持時間※3

12,000時間

40,000時間

約3倍
  • 比較条件:設置台数80台、質空間39m×13.8m ×天井高さ2.6m 床上0.75m / 反射率:天井70%、壁30%、床10% 保守率:蛍光灯0.69、LED器具0.77
  • 電力料金単価28円/kWh(税抜)[ 日本照明工業会 ガイドA139-2022] 、年間点灯時間:3000時間。
  • LEDの光束維持率が85%になると推定される時間

リニューアル向け器具

イージーアップの説明図

既設のTバー・天井・設備プレートを利用でき、リニューアルが簡単スピーディ

既設器具からすっきり置き換えられるよう、Tバー芯間隔120mmタイプ、220mmタイプ、320mmタイプ、330mmタイプの4サイズをラインアップ。器具全長1250〜1300mmへの加工対応が可能。
