大規模競技場に適したハイパワー投光器 高出力 高演色 大幅節約 スポーツシーンを鮮やかに演出

パナソニックのLED投光器「スタジアムビーム」は、大規模スポーツ施設に適したハイパワーな照明器具です。
テレビジョン撮影の色再現性を高めた「平均演色評価数Ra90」を誇り、競技場の芝生や選手のユニフォームを色鮮やかに映し出します。

器具光束152,000lmのハイパワーを実現

  • NNY24707のみ

従来光源のスタジアムビームと同等の明るさを確保し、大規模競技場に適した明るさを実現。

優れた高効率性能で大幅節電が可能

照明設計例

サッカースタジアム・競技場

使用器具 HIDスタジアムビーム(生産終了品) スタジアムビームLED投光器
HIDスタジアムビーム(生産終了品) 使用器具の画像
  • YA58081Z(※1)32台
  • YA58082Z(※1)68台
  • YA58083Z(※1)32台
  • YA58351(※2)64台
  • YA58321(※2)170台
  • 光源
  1. MQD2000B・E-D/PK
  2. MT2000B/BH/D
スタジアムビームLED投光器 使用器具の画像
  • NNY24702:334台
  • NNY24703:32台
照度分布図
HIDスタジアムビーム(生産終了品)の照度分布図
スタジアムビームLED投光器の照度分布図
設置台数

366台

366台同台数

平均照度

サッカーコート
1679 lx

ラグビー・フットボール
1650 lx

陸上競技場
1325 lx

サッカーコート
2066 lx

ラグビー・フットボール
2200 lx

陸上競技場
1761 lx

照度アップ
消費電力

約773.7 kW

約426.7 kW (平均電力)

約45%節電

均斉度
(最小/ 平均)

サッカーコート
0.833

ラグビー・フットボール
0.573

陸上競技場
0.283

サッカーコート
0.754

ラグビー・フットボール
0.693

陸上競技場
0.205

ほぼ同等

大規模競技場におすすめの色再現性の高いRa90もラインアップ

対象物の色の見え方を再現する演色性に優れたRa90。テレビジョン撮影の色再現性を最大限に活かします。またさわやかな昼白色(5600K)は、競技場の芝生や選手のカラフルなユニフォームを色鮮やかに映し出します。IOC競技レベル基準に対応。

受圧面積を抑えたコンパクトボディ

従来光源スタジアムビームの受圧面積と同等のコンパクト設計で、取付架台への負荷を軽減します。

従来光源スタジアムビーム
YA58081Z(2017年生産終了品)

従来光源スタジアムビームYA58081Z(2017年生産終了品)のイメージ画像

スタジアムビーム
LED投光器NNY24702

スタジアムビームLED投光器NNY24702のイメージ画像

受圧面積同等

衝撃に強い前面パネルを採用

耐衝撃性に優れ、万が一の破損時にも飛散しにくいポリカーボネート製前面パネルを採用しました。

衝撃に強いポリカーボネート製の前面パネルのイメージ画像

落下防止ワイヤーを標準装備

万が一の振動や強風による器具落下に備え、落下防止ワイヤーを標準装備。
安全性を向上しています。

光束維持時間末期まで明るさを確保

LEDの熱を効率良く放熱させる設計で光束維持率85%を実現。設置当初からLEDの光束維持時間末期まで明るさを確保します。

効率良く放熱

リニューアルも簡単

取付台はそのままで、投光器のみ交換が可能です。

  • 既設設備が使用できない場合がありますので別途ご相談ください。
取付時のイメージ画像

初期光束補正機能で省エネに貢献

光源初期の過剰な明るさを自動補正する初期光束補正機能を搭載。節電対策に貢献します。

瞬時点灯・瞬時再点灯が可能

光源がLEDであるため、従来光源(HIDランプ)では不可能であった瞬時の点灯が可能。
また一度消灯した後の再点灯も瞬時に行うことが可能(瞬時再点灯)。

商品ラインアップ

ショートアークメタルハライドランプ2000形相当 (大規模競技場などにおすすめ)

電源別置タイプ

ショートアークメタルハライドランプ 2000形相当の商品画像
ショートアークメタルハライドランプ 2000形相当の使用イメージ画像

昼白色 5600K

1/10
ビーム角
狭角タイプ(30°:1/10ビーム角)

狭角タイプ(30°:1/10ビーム角)

NNY24702 受 s

Ra90

<定格出力初期光束補正型(平均電力1166W)>

(132000 lm・1260W・104.7 lm/W)

NNY24707 受 s

Ra80

<定格出力初期光束補正型(平均電力1166W)>

(152000 lm・1260W・120.6 lm/W)

中狭角タイプ(40°:1/10ビーム角)

中狭角タイプ(40°:1/10ビーム角)

NNY24703 受 s

Ra90

<定格出力初期光束補正型(平均電力1166W)>

(128000 lm・1260W・101.5 lm/W)

NNY24708 受 s

Ra80

<定格出力初期光束補正型(平均電力1166W)>

(147000 lm・1260W・116.6 lm/W)

共通項目
  • LED内蔵・ 電源ユニット別売
  • 本体: アルミダイカスト
  • 前面パネル: ポリカーボネート(透明)
  • アーム: 鋼材(溶融亜鉛メッキ)
  • ハンドル: ステンレス
  • 落下防止ワイヤー付
  • 耐風速 60m / sec仕様
  • 保護等級:IP53
  • 光束維持時間40000時間(光束維持率85%)
  • 重29.5kg

【備考】

  • 必ず電源ユニットと組み合わせてご使用ください。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
  • 遮光ルーバについては、別途お問い合わせください。
防雨型 耐塩害仕様
ショートアークメタルハライドランプ 2000形相当の寸法図の画像
照射角度範囲 水平面取り付け

ショートアークメタルハライドランプ2000形相当電源ユニット

NNY28107 LF2 受 s

防雨型耐塩害仕様

マルチハロゲン灯Sタイプ2000形相当用電源ユニットの画像

【仕様】

  • 本体 : アルミ
  • 入力電圧: 200~242V対応
  • 重11.8kg

【備考】

  • 納期および価格については、お取引先にお問い合わせください。
  • 2次側配線長50m対応
  • 調光は加工品にて対応します。
  • 入力電圧400〜460V対応も可能です。別途お問い合わせください。

■ 器具+専用電源ユニット組み合わせのご注意

従来品の器具と現行品の専用電源ユニット、またはその逆の組合せはできません。必ず、従来品の器具と専用電源ユニット、現行品の器具と専用電源ユニットを正しく組合せてご使用ください。

器具+専用電源ユニット組み合わせのご注意イメージ

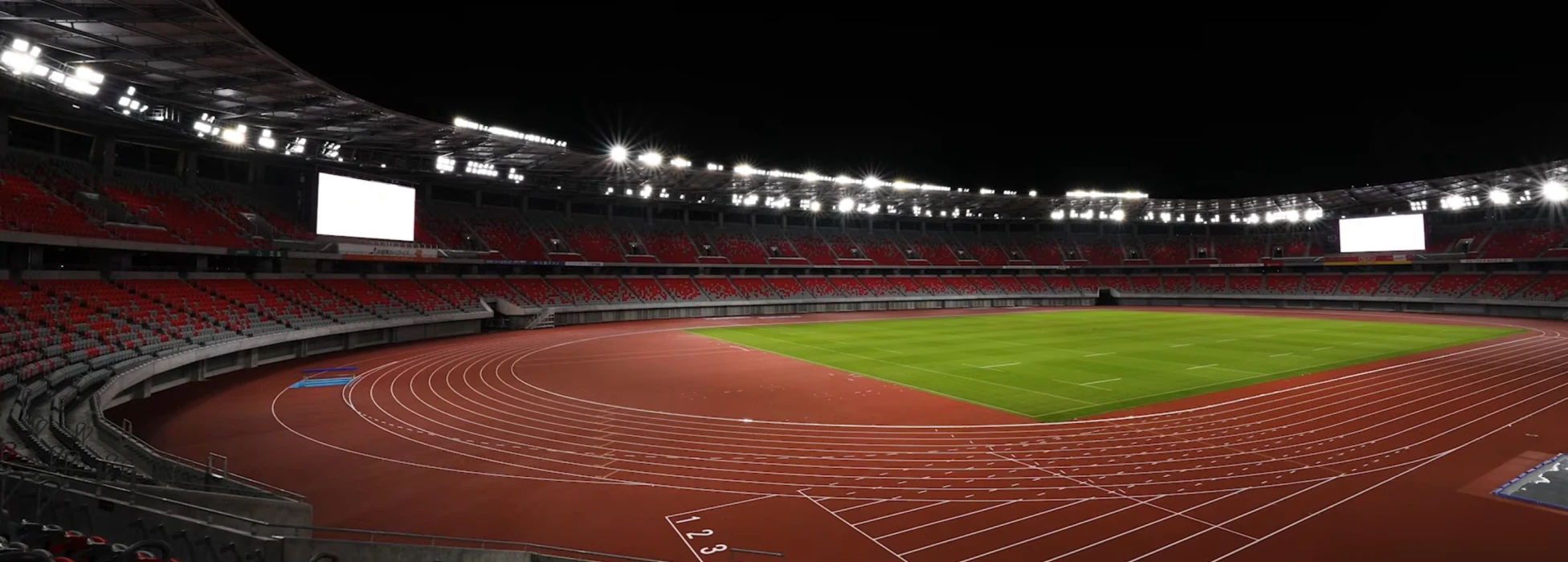

納入事例

ミクニワールドスタジアム北九州
(ラグビー・サッカー競技場)

ラグビーやサッカーに適した天然芝のスタジアムを、LED投光器が鮮やかに照らします。

ミクニワールドスタジアム北九州の画像

ヤマダグリーンドーム前橋
(大型多目的ドーム)

主に自転車競技を開催する多目的ドームで、競走路の熱い戦いを、LED投光器による照明が鮮明に浮かび上がらせます。

ヤマダグリーンドーム前橋の画像

点検・交換の推奨時期について

  • 交換の推奨時期:10年
  • 点検について:自主点検は1年に1回、専門家による点検は3年に1回
