LED投光器「グラウンドビーム」
器具光束35,000 lm（ルーメン）以上のLED投光器です。従来光源のマルチハロゲン灯（メタルハライドランプ）2000・1500・1000形相当、水銀灯1000形相当をラインアップ。当社従来LED商品から約40％の大幅軽量化により工事の作業負担を軽減できます。
新着情報
- 2023年10月19日お知らせ
- グラウンドビームERの紹介動画を掲載しました。
- 2023年8月1日お知らせ
- グラウンドビームERに電源別置型が新登場。
- 2023年5月23日新商品
- マルチハロゲン灯Sタイプ2000、1500、1000形相当の商品がリニューアルしました。
簡単リニューアル（Easy Renewal）
照明計画時：HID投光器と同等以下の灯具重量※1（マルチハロゲン灯Sタイプ1000形相当 電源別置タイプ）
HID投光器と同等以下の重量、受圧⾯積。既設架台への負担を低減し、簡単リニューアル。
当社従来LED投光器電源別置タイプは電源ユニットと灯具間は5⼼ケーブルでしたが、グラウンドビームERは3⼼で既設配線流⽤可。
| 使用器具 | 従来LED投光器 グラウンドビーム 電源別置タイプ 中⾓・広⾓ |
LED投光器 グラウンドビームER 電源別置タイプ 中⾓・広⾓ |
|---|---|---|
マルチハロゲン灯Sタイプ1000形相当 |
マルチハロゲン灯Sタイプ1000形相当 電源ユニット：NYK43010 LF2（重量：6.3kg） |
|
| 灯具重量 |
11.6 kg |
8.8kg 約24％軽量化 |
| 灯具受圧⾯積 |
0.18 m2 |
0.14 m2 約22％軽量化 |
- 対象器具：NYS31537・NYS31547のみ
- マルチハロゲン灯Sタイプ1500形相当は5⼼となります。
| 使用器具 | 従来HID投光器 | LED投光器 グラウンドビームER 電源別置タイプ 中⾓・広⾓ |
|---|---|---|
マルチハロゲン灯Sタイプ1000形 |
マルチハロゲン灯Sタイプ1000形相当 電源ユニット：NYK43010 LF2（重量：6.3kg） |
|
| 灯具重量 |
8.8 kg |
8.8kg 同等 |
| 灯具受圧⾯積 |
0.24 m2 |
0.14 m2 約41％軽量化 |
- 対象器具：NYS31537・NYS31547のみ
- マルチハロゲン灯Sタイプ1500形相当は5⼼となります。
施⼯時
■既設と同様の取付ピッチ
| 器具取付ピッチは既設と同じ |
|---|
|
従来HID投光器
グラウンドビームER
|
| 電源取付ピッチは既設と同じ |
|---|
|
従来HID投光器
グラウンドビームER
|

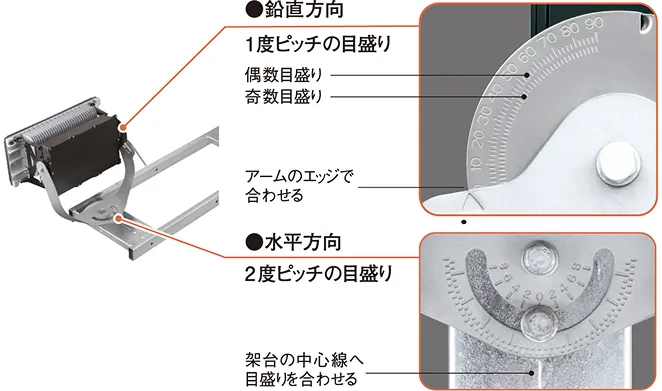

■細やかな⾓度調整へ配慮
商品ラインアップ
大幅な省エネを実現
光学レンズの最適設計により台数削減※1し省施⼯。170 lm/W※2達成による⼤幅な省エネを実現
| 運動競技場区分※3Ⅲ レクリエーション |
従来HID投光器 | LED投光器 グラウンドビームER 電源別置タイプ 中⾓・広⾓ |
|---|---|---|
|
使⽤器具（灯具）： |
使⽤器具： |
|
| 設置台数 |
48台 |
40台 8台削減 |
| 消費電⼒ |
約 52.3 kW |
約 14.9 kW（平均電⼒） 約72％減 |
| 年間電気代※4 |
87.9万円 |
25.0万円 約62.9万円減 |
■運動競技がソフトボールの場合の照明要件
内野
- 推奨照度（平均）：200 lx
- 照度均⻫度（最⼩/平均）：0.5以上
- グレア評価値（GR）：55以下
外野
- 推奨照度（平均）：100 lx
- 照度均⻫度（最⼩/平均）：0.3以上
- グレア評価値（GR）：55以下
■運動競技がサッカーの場合の照明要件
サッカーコート
- 推奨照度（平均）：100 lx
- 照度均⻫度（最⼩/平均）：0.3以上
- グレア制限値：55以下
- モデルプランによる検証結果。現場の状況によって効果は異なります。
- 中⾓・広⾓タイプの固有エネルギー消費効率。
- JIS Z 9127 :2020 スポーツ照明基準より
- 年間点灯時間：600時間 試算条件／電⼒料⾦単価 28円/kWh（税抜）〔⽇本照明⼯業会 ガイド A139-2022〕
商品ラインアップ
照明設計例
サッカースタジアム・競技場
| 運動競技場区分※1Ⅰ 公式競技 |
従来HID投光器 | LED投光器 グラウンドビームER |
|---|---|---|
使⽤器具（光源）： |
使⽤器具： |
|
| 設置台数 |
168台 |
160台 8台削減 |
| 消費電⼒ |
約 361.2 kW |
約 105.6 kW（平均電⼒） 約70％減 |
■運動競技が陸上競技の場合の照明要件
陸上フィールド・陸上トラック
- 推奨照度（平均）：500 lx
- 照度均⻫度（最⼩/平均）：0.7以上
- グレア評価値（GR）：50以下
- 平均演⾊評価数：60以上
■運動競技がサッカーの場合の照明要件
サッカーコート
- 推奨照度（平均）：500 lx
- 照度均⻫度（最⼩/平均）：0.7以上
- グレア評価値（GR）：50以下
- 平均演⾊評価数：60以上
- モデルプランによる検証結果。現場の状況によって効果は異なります。
野球場
| 運動競技場区分※1Ⅱ ⼀般競技 |
従来HID投光器 | LED投光器 グラウンドビームER |
|---|---|---|
使⽤器具（光源）： |
使⽤器具： |
|
| 設置台数 |
192台 |
144台 48台削減 |
| 消費電⼒ |
約 298.7 kW |
約 76.1 kW（平均電⼒） 約74％減 |
■内野の場合の照明要件
- 推奨照度（平均）：750 lx
- 照度均⻫度（最⼩/平均）：0.6以上
- グレア評価値（GR）：50以下
- 平均演⾊評価数：60以上
■外野の場合の照明要件
- 推奨照度（平均）：500 lx
- 照度均⻫度（最⼩/平均）：0.5以上
- グレア評価値（GR）：50以下
- 平均演⾊評価数：60以上
- モデルプランによる検証結果。現場の状況によって効果は異なります。

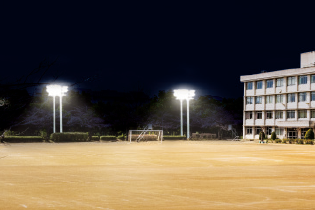

学校グラウンド
| 運動競技場区分※1Ⅲ ⼀般競技 |
従来HID投光器 | LED投光器 グラウンドビームER |
|---|---|---|
使⽤器具（光源）： |
使⽤器具： |
|
| 設置台数 |
48台 |
40台 8台削減 |
| 消費電⼒ |
約 52.3 kW |
約 14.9 kW（平均電⼒） 約72％減 |
■運動競技がソフトボールの場合の照明要件
内野
- 推奨照度（平均）：200 lx
- 照度均⻫度（最⼩/平均）：0.5以上
- グレア評価値（GR）：55以下
外野
- 推奨照度（平均）：100 lx
- 照度均⻫度（最⼩/平均）：0.3以上
- グレア評価値（GR）：55以下
- モデルプランによる検証結果。現場の状況によって効果は異なります。
商品ラインアップ

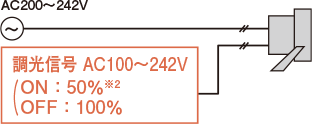

その他の特長
初期光束補正機能で省エネに貢献
光源初期の過剰な明るさを自動補正する初期光束補正機能を搭載。節電対策に貢献します。
LED光源寿命40,000時間
重耐塩害仕様
海岸より0〜200m（重耐塩）、海岸より200m〜20km（耐塩）にもご使用できます。
瞬時点灯・瞬時再点灯が可能
商品ラインアップ
おすすめの設置場所
| 商品名 | 設置場所 | 詳細 |
|---|---|---|
|
マルチハロゲン灯Sタイプ
|
サッカースタジアム・競技場 |
公式競技でも利⽤できるLED投光器
サッカースタジアム・陸上競技場などの⼤規模スポーツ競技場の照明に適したLED投光器です。 |
|
マルチハロゲン灯Sタイプ
|
野球場 |
従来のHID投光器に⽐べて⼤幅に設置台数、 |
|
マルチハロゲン灯Sタイプ
|
学校グラウンド・ゴルフ練習場 |
軽量設計で施⼯性が良いLED投光器
学校グラウンドやゴルフ練習場などで利⽤可能なLED投光器です。 |
|
⽔銀灯1000形相当
|
⼩規模グラウンド・広場 |
軽量設計で施⼯性が良いLED投光器
⼩規模なグラウンドや広場に適したLED投光器です。 |
⽤途に応じた適切な明るさと配光を選定できる豊富なラインアップ
モジュールの組み合わせによって、多様な明るさと配光のバリエーション展開を実現しました。
| 明るさ |
マルチハロゲン灯Sタイプ2000形相当 マルチハロゲン灯Sタイプ1500形相当 |
|||
|---|---|---|---|---|
|
用途 |
サッカースタジアム・競技場
|
野球場
|
競艇場
|
|
| ビーム角 | 狭⾓配光 |
|
|
|
| 中狭⾓配光 |
|
|
|
|
| 中⾓配光 |
|
|
|
|
| 広⾓配光 |
|
|
|
|
| 明るさ | マルチハロゲン灯Sタイプ1000形相当 | ||
|---|---|---|---|
|
用途 |
学校グラウンド
|
ゴルフ練習場
|
|
| ビーム角 | 狭⾓配光 |
|
|
| 中狭⾓配光 |
|
|
|
| 中⾓配光 |
|
|
|
| 広⾓配光 |
|
|
|
| 明るさ | 水銀灯1000形相当 |
|---|---|
| 用途 | 水銀灯1000形相当は学校グラウンド（一部）や広場などにおすすめの商品です。 |
