LED投光器「グラウンドビームER」 商品ラインアップ

閉じる
簡単リニューアル・配光性能に徹底的にこだわった次世代投光器 グラウンドビームER（Easy Renewal）。電源内蔵型、電源別置型（電源ユニット別売り）

器具光束35,000 lm（ルーメン）以上のLED投光器 グラウンドビームの商品ラインアップです。従来光源のマルチハロゲン灯（メタルハライドランプ）2000・1500・1000形相当をラインアップ。従来のHID投光器と比較すると大幅に消費電力を削減することが可能です。

商品ラインアップ

共通仕様

オプション

商品ラインアップ

マルチハロゲン灯Sタイプ2000形相当

電源内蔵型
器具
商品写真：マルチハロゲン灯Sタイプ2000形相当の商品
狭角タイプ（23°）※1

NYS30817K LE2 受 s

【仕様】

  • 平均電力635W
  • 全光束：115,000 lm
  • 消費電力：687W
  • 消費効率：167.3 lm/W
  • 重：22.0kg
中狭角タイプ（38°）※1

NYS30827K LE2 受 s

【仕様】

  • 平均電力659W
  • 全光束：120,000 lm
  • 消費電力：712W
  • 消費効率：168.5 lm/W
  • 重：21.2kg
中角タイプ（49°）※1

NYS30837K LE2 受 s

【仕様】

  • 平均電力640W
  • 全光束：120,000 lm
  • 消費電力：692W
  • 消費効率：173.4 lm/W
  • 重：18.8kg
広角タイプ（64°）※1

NYS30847K LE2 受 s

【仕様】

  • 平均電力640W
  • 全光束：120,000 lm
  • 消費電力：692W
  • 消費効率：173.4 lm/W
  • 重：18.8kg
備考
  • LED内蔵・電源ユニット内蔵
  • 適合投光器取付部品：省施工型／ XDYK2200、XDYK2400、XDYK2600、XDYK2800
  • 納期および価格については、お取引先にお問い合わせください。
照射角度 照射角度画像：マルチハロゲン灯Sタイプ2000形相当 左：水平面取付 中：壁面取付（下向き） 右：壁面取付（上向き）

※1：1/10ビーム角

マルチハロゲン灯Sタイプ1500形相当

器具 電源内蔵型 電源別置型

商品写真：マルチハロゲン灯Sタイプ1500形相当 LED内蔵・電源ユニット内蔵

● LED内蔵・電源ユニット内蔵

商品写真：マルチハロゲン灯Sタイプ1500形相当 電源別置型

電源ユニット： NYK43020K LE2 受 s

狭角タイプ（23°）※1 品番

NYS30717K LE2 受 s

XYS31717K LE2 受 s

灯具：NYS31717K 受 s

仕様
  • 平均電力543W
  • 全光束：96,000 lm
  • 消費電力：587W
  • 消費効率：163.5 lm/W
  • 重：22.0kg
  • 平均電力547W
  • 全光束：96,000 lm
  • 消費電力：591W
  • 消費効率：162.4 lm/W
  • 重：灯具18.3kg、電源ユニット5.7kg
中狭角タイプ（38°）※1 品番

NYS30727K LE2 受 s

XYS31727K LE2 受 s

灯具：NYS31727K 受 s

仕様
  • 平均電力524W
  • 全光束：96,000 lm
  • 消費電力：567W
  • 消費効率：169.3 lm/W
  • 重：21.2kg
  • 平均電力528W
  • 全光束：96,000 lm
  • 消費電力：571W
  • 消費効率：168.1 lm/W
  • 重：灯具17.5kg、電源ユニット5.7kg
中角タイプ（49°）※1 品番

NYS30737K LE2 受 s

XYS31737K LE2 受 s

灯具：NYS31737K 受 s

仕様
  • 平均電力513W
  • 全光束：96,000 lm
  • 消費電力：555W
  • 消費効率：172.9 lm/W
  • 重：18.8kg
  • 平均電力512W
  • 全光束：96,000 lm
  • 消費電力：554W
  • 消費効率：173.2 lm/W
  • 重：灯具14.2kg、電源ユニット5.7kg
広角タイプ（64°）※1 品番

NYS30747K LE2 受 s

XYS31747K LE2 受 s

灯具：NYS31747K 受 s

仕様
  • 平均電力513W
  • 全光束：96,000 lm
  • 消費電力：555W
  • 消費効率：172.9 lm/W
  • 重：18.8kg
  • 平均電力512W
  • 全光束：96,000 lm
  • 消費電力：554W
  • 消費効率：173.2 lm/W
  • 重：灯具14.2kg、電源ユニット5.7kg

※1：1/10ビーム角

共通項目
備考
  • 適合投光器取付部品：省施工型／ XDYK2200、XDYK2400、XDYK2600、XDYK2800
  • 納期および価格については、お取引先にお問い合わせください。
照射角度 照射角度画像：マルチハロゲン灯Sタイプ1500形相当 左：水平面取付 中：壁面取付（下向き） 右：壁面取付（上向き）

マルチハロゲン灯Sタイプ1000形相当

器具 電源内蔵型 電源別置型

商品写真：マルチハロゲン灯Sタイプ1000形相当 LED内蔵・電源ユニット内蔵

● LED内蔵・電源ユニット内蔵

商品写真：マルチハロゲン灯Sタイプ1000形相当 電源別置型

電源ユニット： NYK43010K LE2 v

受希望小売価格：195,000円（税抜）

狭角タイプ（23°）※1 品番

NYS30517K LE2 v

公共施設型番LPJ1N-500

XYS31517K LE2 v

灯具：NYS31517K v

価格

受希望小売価格：575,000円（税抜）

受希望小売価格：625,000円（税抜）

受灯具：430,000円（税抜）

仕様
  • 平均電力380W
  • 全光束：69,000 lm
  • 消費電力：411W
  • 消費効率：167.8 lm/W
  • 重：13.6kg
  • 平均電力384W
  • 全光束：69,000 lm
  • 消費電力：415W
  • 消費効率：166.2 lm/W
  • 重：灯具10.1kg、電源ユニット5.0kg
中狭角タイプ（38°）※1 品番

NYS30527K LE2 v

XYS31527K LE2 v

灯具：NYS31527K v

価格

受希望小売価格：575,000円（税抜）

受希望小売価格：625,000円（税抜）

受灯具：430,000円（税抜）

仕様
  • 平均電力379W
  • 全光束：69,000 lm
  • 消費電力：410W
  • 消費効率：168.2 lm/W
  • 重：12.9kg
  • 平均電力376W
  • 全光束：69,000 lm
  • 消費電力：406W
  • 消費効率：169.9 lm/W
  • 重：灯具9.7kg、電源ユニット5.0kg
中⾓タイプ（49°）※1 品番

NYS30537K LE2 v

公共施設型番LPJ1M-500

XYS31537K LE2 v

灯具：NYS31537K v

価格

受希望小売価格：575,000円（税抜）

受希望小売価格：625,000円（税抜）

受灯具：430,000円（税抜）

仕様
  • 平均電力370W
  • 全光束：69,000 lm
  • 消費電力：400W
  • 消費効率：172.5 lm/W
  • 重：11.8kg
  • 平均電力372W
  • 全光束：69,000 lm
  • 消費電力：402W
  • 消費効率：171.6 lm/W
  • 重：灯具8.5kg、電源ユニット5.0kg
広角タイプ（64°）※1 品番

NYS30547K LE2 v

公共施設型番LPJ1W-500

XYS31547K LE2 v

灯具：NYS31547K v

価格

受希望小売価格：575,000円（税抜）

受希望小売価格：625,000円（税抜）

受灯具：430,000円（税抜）

仕様
  • 平均電力370W
  • 全光束：69,000 lm
  • 消費電力：400W
  • 消費効率：172.5 lm/W
  • 重：11.8kg
  • 平均電力372W
  • 全光束：69,000 lm
  • 消費電力：402W
  • 消費効率：171.6 lm/W
  • 重：灯具8.5kg、電源ユニット5.0kg

※1：1/10ビーム角

共通項目
備考
  • 適合投光器取付部品：
    省施工型／ XDYK2200、XDYK2400、XDYK2600、XDYK2800
    普及型／ XDYK1100、XDYK1200、XDYK1400
照射角度 照射角度画像：マルチハロゲン灯Sタイプ1000形相当 左：水平面取付 中：壁面取付（下向き） 右：壁面取付（上向き）

共通仕様

仕様

昼白色5000K

Ra70

  • 電圧：200～242V対応
  • 本体：アルミ（アルマイト仕上）
  • 前面パネル：ポリカーボネート（透明）
  • アーム：鋼材（溶融亜鉛メッキ）
  • ハンドル：ステンレス
  • 落下防止ワイヤー付
  • 耐風速60m ／ sec仕様
  • 耐雷サージ15kV
  • 保護等級：IP65
  • 周囲環境温度-20°C〜35°C
  • 照射角度(上下)：上向角90°〜下向角60°
  • 旋回角度(左右)：左向角90°〜右向角90°
  • 光束維持時間40000時間（光束維持率85％）
  • グリーン購入対象商品

防雨型 重耐塩害仕様

注意事項
  • XSS34（生産終了品）、XSS36（生産終了品）、XSS38（生産終了品）には取り付けできません。
  • 調光はできません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

オプション

電源ユニット

■マルチハロゲン灯Sタイプ1500形相当用

器具 商品写真：電源ユニット マルチハロゲン灯Sタイプ1500形相当用
品番

NYK43020K LE2 受 s

仕様
  • 重5.7kg
備考
  • 納期および価格については、お取引先にお問い合わせください。
  • 2次側配線⻑100m対応

■マルチハロゲン灯Sタイプ1000形相当用

器具 商品写真：電源ユニット マルチハロゲン灯Sタイプ1000形相当用
品番

NYK43010K LE2 v

価格

受希望小売価格：195,000円（税抜）

仕様
  • 重5.0kg
備考
  • 2次側配線⻑100m対応

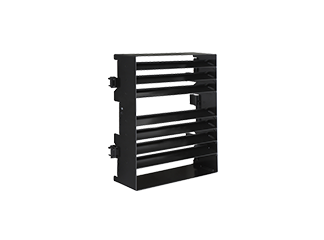

ルーバ

■マルチハロゲン灯Sタイプ2000形・1500形相当用

前方カット用ルーバ
器具 商品写真：前方カット用ルーバ マルチハロゲン灯Sタイプ2000形・1500形相当用
品番

NYK43025 受 s

仕様
  • 本体：ステンレス（オフブラック）
  • 重4.5kg
備考
  • 納期および価格については、お取引先にお問い合わせください。

■マルチハロゲン灯Sタイプ1000形相当用

前方カット用ルーバ
器具 商品写真：前方カット用ルーバ マルチハロゲン灯Sタイプ1000形相当用
品番

NYK43015 v

価格

受希望小売価格：69,100円（税抜）

仕様
  • 本体：ステンレス（オフブラック）
  • 重2.6kg

点検・交換の推奨時期について

  • 交換の推奨時期：10年
  • 点検について：自主点検は1年に1回、専門家による点検は3年に1回

各種アイコンの説明

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のＬＥＤを主照明にした、高品質、快適性、先進性を備えた商品群です。
  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品
  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
  • Gグリーン購入法適合商品です。
