LED投光器 ナイター照明「スタジアムビーム」【4K8K放送対応】
次世代テレビ放送に配慮した照明設計で広色域4K・8K放送に対応
Ra90かつ、R9が80の光※1で高品質な映像を表現可能に
色の見え方の指標である平均演色評価数Ra90かつ、赤色の特殊演色評価数R9は80を実現。現在のハイビジョン放送より鮮やかな色まで再現できる広色域4K・8K放送※2に適した映像の撮影が可能になり、高品質な映像を表現します。
- （ 一社）電波産業界技術資料 ARIB TR-B40 1.0版による
- 4K・8K放送＝超高精細度テレビジョン放送
平均演色評価数Ra80
平均演色評価数 Ra90／赤色の特殊演色評価数 R9は80
広色域の４Ｋ・８Ｋ放送は、現在のハイビジョン放送に比べ再現できる色域が広がり、映像の色差に大きく影響。
- 国際規格ITU-R Rec 2020で4K・8K放送の色域は大きく広がることが定義。
- 4K・8K放送は、ハイビジョン放送よりも演色性の違いによる影響を受けやすい。
スーパースロー撮影時に適した点灯技術により、チラツキを制御
スーパースロー再生時の不快なチラツキを制御し、フリッカフリーを実現します。
スーパースロー撮影未対策投光器
Flicker Factor※ 10%以上スーパースロー撮影時にフリッカが発生
LED投光器 ナイター照明「スタジアムビーム」【4K8K放送対応】
Flicker Factor※ 1%未満理想的なフリッカフリーを実現
- Flicker Factorは、光出力における周期変動の相対的な尺度を示します。1%未満にすることでフリッカを大幅に抑制します。
直視時のまぶしさ低減を実現する配光設計
スタジアムに求められる照明設計基準を満たした上で、グレアにも配慮。
パナソニック独自の配光設計技術により、光源からの光を絞る配光を実現し、まぶしさの原因となる光の重なりを減らすことで、光源を見上げた時のグレアを低減します。
中角レベルの配光で大光束にした場合
選手がまぶしさから逃げられない
光が塊になって大きなグレア源となりやすい
狭角レベルの配光を実現した場合
選手がまぶしさから逃げられる
光が塊になりにくい（グレア源が分散）
最先端の制御システムによりスタジアム全体をドラマチックに演出（特注品対応）
ＤＭＸ信号による制御システムにより、光の動きでドラマチックな空間を演出します。
コンサートやイベントなどで、スタジアム照明と舞台演出器具との連携・活用が可能です。
- 演出用機材については別途お問い合わせください。
ランダムに点灯する照明演出の例
衝撃に強い前面パネルを採用
耐衝撃性に優れ、万が一の破損時にも飛散しにくいポリカーボネート製前面パネルを採用しました。
落下防止ワイヤーを標準装備
万が一の振動や強風による器具落下に備え、落下防止ワイヤーを標準装備。
安全性を向上しています。
光束維持時間末期まで明るさを確保
LEDの熱を効率良く放熱させる設計で光束維持率85%を実現。設置当初からLEDの光束維持時間末期まで明るさを確保します。
リニューアルも簡単
取付台はそのままで、投光器のみ交換が可能です。
- 既設設備が使用できない場合がありますので別途ご相談ください。
瞬時点灯・瞬時再点灯が可能
光源がＬＥＤであるため、従来光源（ＨＩＤランプ）では不可能であった瞬時の点灯が可能。
また一度消灯した後の再点灯も瞬時に行うことが可能（瞬時再点灯）。
新電源により灯具と電源ユニット間を省配線化
従来光源「NNY28106」の9線（8線＋アース）から、5線（4線＋アース） の省配線化により、省施工を実現。
商品ラインアップ
ショートアークメタルハライドランプ2000形相当 （大規模競技場などにおすすめ）
電源別置タイプ
| 5600K |

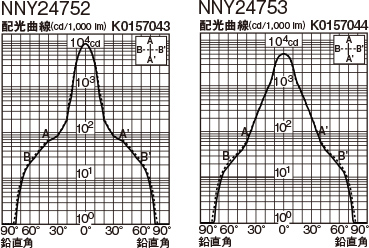

狭角タイプ（28°：1/10ビーム角） |
＜定格出力型＞ （140000 lm・ 1494W・ 93.7 lm/W） Ra90R980 |
|---|---|---|
|
中角タイプ（45°：1/10ビーム角） |
＜定格出力型＞ （138000lm・1494W・ 92.3 lm/W） Ra90R980 |
|
| 共通項目 |
【仕様】
【備考】
【注意事項】
防雨型
耐塩害仕様
|
|
| 寸法図 |
|
|
| 照射角度範囲 |
|
|
DMX信号対応ショートアークメタルハライドランプ2000形相当用電源ユニット
防雨型耐塩害仕様
【仕様】
- 本体 ： アルミ
- 入力電圧： 400～460V対応
- 保護等級：IP53
- 重15.5kg
【備考】
- 納期および価格については、お取引先にお問い合わせください。
- 2次側配線長50m対応
lm：LED器具から放出される光束 W：消費電力・平均電力 lm/W：固有エネルギー消費効率（200V時の数値）
- LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
※数値は全て暫定値です。予告なく変更する場合があります。ご了承ください。
点検・交換の推奨時期について
- 交換の推奨時期：10年
- 点検について：自主点検は1年に1回、専門家による点検は3年に1回
各種アイコンの説明
先端技術・優れたデザイン性などを持ち合わせた商品群です。
省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
長寿命・省電力のＬＥＤを主照明にした、高品質、快適性、先進性を備えた商品群です。
常備在庫品
工場在庫品
受注品
ランプ付希望小売価格でランプ同梱包
ランプ付希望小売価格でランプ別梱包
グリーン購入法適合商品です。
