ソーラーライト(ソーラー街路灯)【非常電源機能付】

閉じる
  • 非常電源が供給できるソーラー街路灯です。【災害時のあかりとして】
  • 万一の災害時に防災拠点となる公園や学校などにおすすめです。【災害時の非常用電源として】

太陽電池で発電してLED照明を点灯するソーラー街路灯に、非常時に電源(AC100V)が供給できるタイプをラインアップしています。携帯電話、ラジオ、拡声器など、さまざまな機器の電源を確保でき、災害時の避難場所におすすめです。

非常電源としてAC100Vが使用可能

非常時に必要なさまざまな機器に電源供給が可能。避難場所の役割が求められる公園や学校などの公共施設におすすめの機能です。
(最大50VA(50W・0.5A)まで)

使用手順

①蓄電池ボックスのカバーを開ける。※2
②内部のスイッチをONにする。(モニターランプ点灯)
③コンセントに差し込む。

※2 + ねじ、いたずら防止ねじが付属していますので、設置環境に応じてご使用ください。

接続可能な機器の例

携帯電話

スマートフォン
タブレット

ラジオ

拡声器

20W相当の機器なら約30時間の使用が可能(太陽電池2枚タイプ フル充電時)

20W相当の機器を使用した場合、太陽電池 2枚タイプで約30時間(1枚タイプで約15時間)の使用が可能です。

街路灯として安心安全のあかり

終夜点灯(14時間)で5日間の点灯※3が可能です。

※3 フル充電で非常電源(AC100V)未使用時の場合

日没から日の出までの終夜点灯を実現(14時間)

日没から一定時間はフル点灯、その後、日の出(日没から最大14時間)までは明るさを抑える「セーブ点灯機能」を採用(※4)。
限られた電力を必要な時間帯に多く使うことで、終夜点灯しながら、より明るい照明が実現できます。

フル点灯時

フル点灯時の画像

セーブ点灯時(終夜点灯可能)

セーブ点灯時の画像

※4 「ソーラーライトXYSL42AB54K」と「ソーラーライトXYSL41AB52K」のみ。表示の点灯時間はAC100V機器を使用していない場合です。

非常電源(AC100V)使用中はセーブ点灯

■非常電源(AC100V)使用時

セーブ点灯時のイメージ画像

AC100V使用時は、充電された電気を長く使用できるように明るさを抑えて点灯します。

■点灯パターン

灯具 通常時 非常電源(AC100V)使用時
NNY22014K:4個 100%点灯 25%点灯
NNY22012K:2個 100%点灯 50%点灯
NNY22011K:1個 100%点灯 調光無し

ソーラーライト(ソーラー街路灯)【非常電源機能付】共通仕様および定格

制御回路

  • 方式...マイコン方式
  • 点滅方式…日没照度検出後点灯、タイマー作動により消灯
    手動点灯:手動点灯可能(点検用)
  • タイマー機能…0~14時間1時間ステップで変更可能※5
  • 保護機能…過放電・過充電防止機能付
  • 表示…充電中、負荷出力中、過放電状態

太陽電池※6

  • 種類…単結晶シリコン太陽電池/前面パネル…強化ガラス/最大出力…92W×2(太陽電池パネル2枚タイプ) 92W×1(太陽電池パネル1枚タイプ)

蓄電池

  • 種類…シール鉛蓄電池/容量…12V 60Ah×2(太陽電池パネル2枚タイプ)/12V 60Ah×1(太陽電池パネル1枚タイプ)/補液…不要

非常電源について

最大50VA(50W・0.5A)時の使用可能時間

  • 太陽電池2枚タイプ:約13時間
  • 太陽電池1枚タイプ:約7時間

AC100V使用時には、蓄電池容量の減少を抑えるためにセーブ点灯します
周波数/50Hz

  • 取扱説明書、承認図をご確認の上、ご使用ください。
  • 非常電源を使用すると照明器具の点灯時間が設定より短くなる場合があります。

※5 設置地域により、設定可能な点灯時間が異なります。設定可能な時間については承認図をご覧ください。
※6 太陽電池パネルは必ず真南側を向け、日中、日陰にならない場所に設置してください。太陽電池パネルの方向は360度回転調整可能です。

商品ラインアップ

商品一覧

ソーラーライト(ソーラー街路灯)【非常電源機能付】

太陽光電池パネルの数から選ぶ

太陽電池パネル2枚タイプ

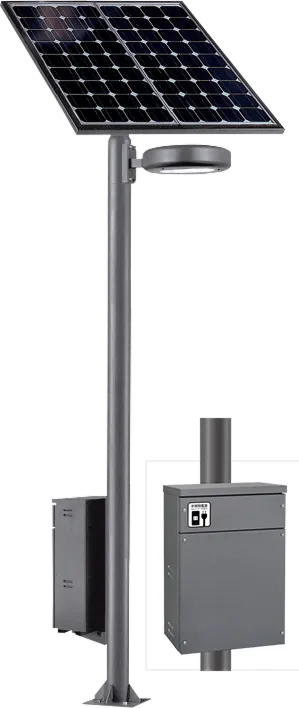

  • ソーラー街路灯XYSL42AB54の商品イメージ

    ■共通部材

    蓄電池ボックス:YKX40342S

    太陽電池パネル:YKX40542S

    太陽電池パネル取付台:YKX40544KS

    ポール:YDX5102HNS

    蓄電池:YKX40760×2S

  • 昼白色
    5000K
    Ra67

    灯具:NNY22014KS

    (3400 lm・25.6W・132.8 lm/W)

    灯具画像と灯具の寸法図

    独立電源型

    ソーラー街路灯

    XYSL42AB54K受S

    • LED4個
    • 重 187.6 kg
    • 点灯パターン
    点灯パターン画像

    灯具:NNY22012KS

    (1695 lm・12.8W・132.4 lm/W)

    灯具画像と灯具の寸法図

    独立電源型

    ソーラー街路灯

    XYSL42AB52K受S

    • LED2個
    • 重 187.1 kg
    • 点灯パターン
    点灯パターン画像

    灯具:NNY22011KS

    (785 lm・6.4W・122.6 lm/W)

    灯具画像と灯具の寸法図

    独立電源型

    ソーラー街路灯

    XYSL42AB41K受S

    • LED1個
    • 重 187.0 kg
    • 点灯パターン
    点灯パターン画像
    • 共通仕様

    蓄電池容量:5日間点灯分(フル充電で非常電源未使用時の場合)


太陽電池パネル1枚タイプ

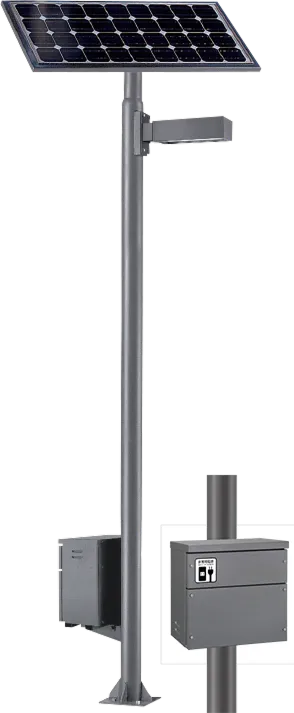

  • ソーラー街路灯XYSL41AB41の商品イメージ

    ■共通部材

    蓄電池ボックス:YKX40341S

    太陽電池パネル:YKX40541S

    太陽電池パネル取付台:YKX40543S

    ポール:YDX5101HNS

    蓄電池:YKX40760S

  • 昼白色
    5000K
    Ra67

    灯具:NNY22012KS

    (1695 lm・12.8W・132.4 lm/W)

    灯具画像と灯具の寸法図

    独立電源型

    ソーラー街路灯

    XYSL41AB52K受S

    • LED2個
    • 重 126.0 kg
    • 点灯パターン
    点灯パターン画像
    • 仕様

    蓄電池容量:4日間点灯分(フル充電で非常電源未使用時の場合)

    灯具:NNY22011KS

    (785 lm・6.4W・122.6 lm/W)

    灯具画像と灯具の寸法図

    独立電源型

    ソーラー街路灯

    XYSL41AB41K受S

    • LED1個
    • 重125.9 kg
    • 点灯パターン
    点灯パターン画像
    • 仕様

    蓄電池容量:5日間点灯分(フル充電で非常電源未使用時の場合)

仕様

全体共通項目

防雨型(灯具のみ)ベース式ポールワイド配光

【仕様】

  • LED内蔵・電源ユニット内蔵
  • 灯具:本体:アルミ(ミディアムグレーメタリック)
  • 灯具:パネル:アクリル
  • 太陽電池パネル:亜鉛鋼板(ミディアムグレーメタリック)
  • 蓄電池ボックス:亜鉛鋼板(ミディアムグレーメタリック)
  • ポール:鋼管(溶融亜鉛メッキ後ミディアムグレーメタリック塗装)
  • 耐風速60m/sec仕様
  • 保護等級:IP23(灯具のみ)
  • 光束維持時間60000時間(光束維持率70%)

<非常電源について>

  • 最大50VA(50W・0.5A)時の使用可能時間
  • 太陽電池2枚タイプ:約13時間
  • 太陽電池1枚タイプ:約7時間
  • AC100V使用時には、蓄電池容量の減少を抑えるためにセーブ点灯します
  • 周波数/50Hz

【備考】

  • 適合アンカーフレーム:
  • 太陽電池パネル2枚タイプ:DYDX2925(ポール用)(別売)
  • 太陽電池パネル1枚タイプ:DYDX2922(ポール用)(別売)
  • 納期および価格については、お取引先にお問い合わせください。

【注意事項】

  • 取扱説明書、承認図をご確認の上、ご使用ください。
  • 非常電源を使用すると照明器具の点灯時間が設定より短くなる場合があります。
  • 調光はできません。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

セーブ点灯への切替え時間、または消灯時間をタイマー設定で変更することができます。

※AC100V機器を使用していない場合の点灯時間です。

LED2個の場合、最大14時間のうちタイマーでお好みの時間に合わせて50%で点灯するか100%で点灯するかを設定できます。

タイマー設定で可変※

LED4個の場合、最大14時間のうちタイマーでお好みの時間に合わせて25%で点灯するか100%で点灯するかを設定できます。

タイマー設定で可変※

LED2個の場合、最大14時間のうちタイマーでお好みの時間に合わせて100%点灯するかしないかを設定できます。

タイマー設定で可変※

LED1個の場合、最大14時間のうちタイマーでお好みの時間に合わせて(100%点灯する)を設定できます。

タイマー設定で可変※

※1 設置地域により、フル点灯可能な時間が異なります。詳細は承認図をご覧ください

[日没検知機能]

太陽電池の出力電圧が一定値以下になると日没と検知し、自動点灯します。

[点灯開始照度設定機能]

任意の周囲照度で点灯させたい場合、スイッチ操作により点灯開始照度を設定することができます。また、複数台設置した場合の点灯開始時間のズレを少なくすることができます。(設定できる照度範囲には制限があります。詳しくは承認図をご確認ください)

[過充電防止機能]

蓄電池の充電状況に合わせて適切に充電を制御することにより、過充電による蓄電池の劣化を抑制します。

[過放電防止機能]

蓄電池の電圧が一定値以下になると放電を停止し、過放電による蓄電池の短寿命を防ぎます。

[タイマー消灯機能]

タイマー設定により点灯可能時間内で自動的に消灯することができます。

寸法図

太陽光電池パネル2枚タイプ
太陽光電池パネル2枚タイプの寸法図
太陽光電池パネル1枚タイプ
太陽光電池パネル1枚タイプの寸法図

点検・交換の推奨時期について

  • 交換の推奨時期:10年
  • 点検について:自主点検は1年に1回、専門家による点検は3年に1回
