アドバンスシリーズ：［トイレ壁取付］かってにスイッチ（換気扇連動・ほんのり点灯モード対応）
特長
新設計レンズで検知感度がアップ
スイッチの正面から近づく人の検知も可能になり設置場所の範囲が広がりました。
ほんのり点灯モード対応形
深夜はまぶしくない明るさで点灯する機能がついています。
LED照明との負荷適合性が向上
LED照明器具の入力電流値から接続台数を算出できます。
動作イメージ

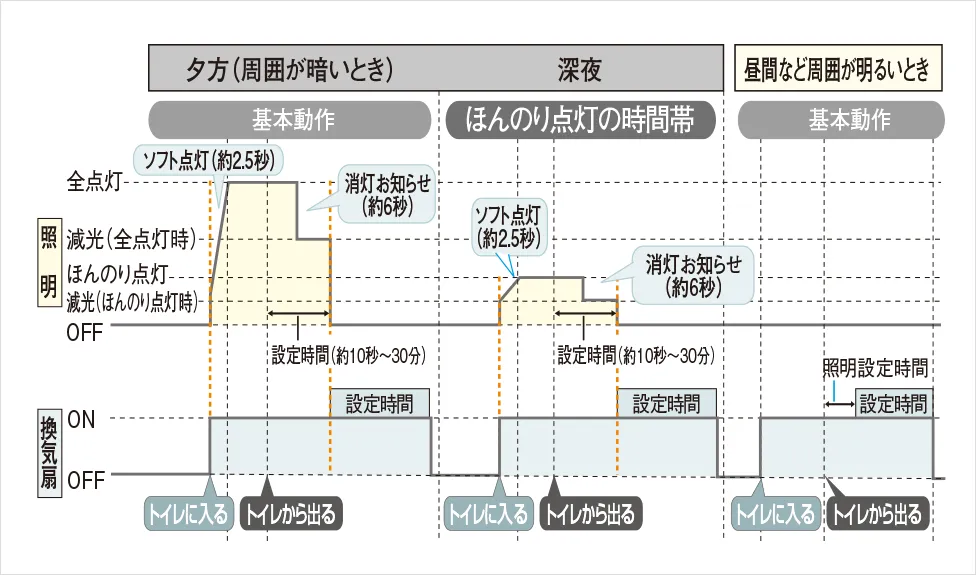

基本動作
人を検知したら、周囲が暗い時は照明も換気扇もON、周囲が明るい時は換気扇のみON。どちらの場合も、人がいなくなると自動OFF。
ほんのり点灯モード
深夜はまぶしくないようあらかじめ設定した明るさで照明ON、同時に換気扇もON。人がいなくなるとそれぞれ自動OFF。
商品ラインアップ
接続灯数
| 照明 | 適合LED照明専用 |
|---|---|
| 白熱灯 | 20～100W |
| 換気扇 | 1〜100Wまで |
LED照明器具およびLED電球の選定について
当社製、『調光可能型LED照明器具および、調光器対応形LED電球』をご使用ください。
- ON/OFFタイプのLED照明器具、電球は使用できません。
（2019年1月現在）
| 当社製LED電球 | 接続台（灯）数 | |||
|---|---|---|---|---|
| 調光可能型 LED照明器具 |
起動方式LB/LG/XG | 入力電流 0.21A | 未満 | 1灯～4灯 |
| 以上 | 1.0÷（入力電流×1.2） | |||
| 起動方式LU | 入力電流 0.25A | 未満 | 1灯～4灯 | |
| 以上 | 1.0÷（最大入力電流※） | |||
| 調光器対応型 LED照明器具 |
E11/E17/E26口金 | 1灯～4灯 | ||
| E26口金ハイビーム | 1灯 | |||
- 入力電流および最大入力電流の値は、照明器具のカタログなどでご確認ください。
- 最大入力電流（2700 Kの入力電流）にて計算してください。
- ●他社製のLED照明器具には、使用できないものがあります。
- ・ご使用になると、ほんのり点灯や消灯お知らせができなかったり、ちらつきなどが発生する場合があります。
- ・他社製のLED照明器具、LED電球との接続可否については、各照明器具メーカー、電球メーカーにご確認ください。
- ●白熱灯は20W～100Wの範囲内で使用できます。
- ●蛍光灯やダウントランスを必要とする電球などには使用できません。
組合せ例
仕様・各種図面
仕様
| 定格 | AC 100V | |
|---|---|---|
| 負荷容量 | 照明 | 1A 100V AC |
| 換気扇 | 1A 100V AC | |
| 消費電力 | 0.5W | |
| 開閉回数 | 100,000回 | |
| 検知方式 | 熱線レベル変化分検知 | |
| 検出動作速度 | 0.3～1m/s | |
| 適合ボックス | 1コ用スイッチボックス | |
| 適用配線 | Φ1.6 φ2.0単線専用 | |
| 使用周囲温度 | 0℃～35℃ | |
寸法図（寸法表示単位：mm）
WTA1274W・H・B
配線図
基本配線
検知範囲について
水平方向
垂直方向
検知部の角度調整は左右についている扉をスライドさせ、右記範囲内で検知範囲を調整できます。
各部の名称と設定方法

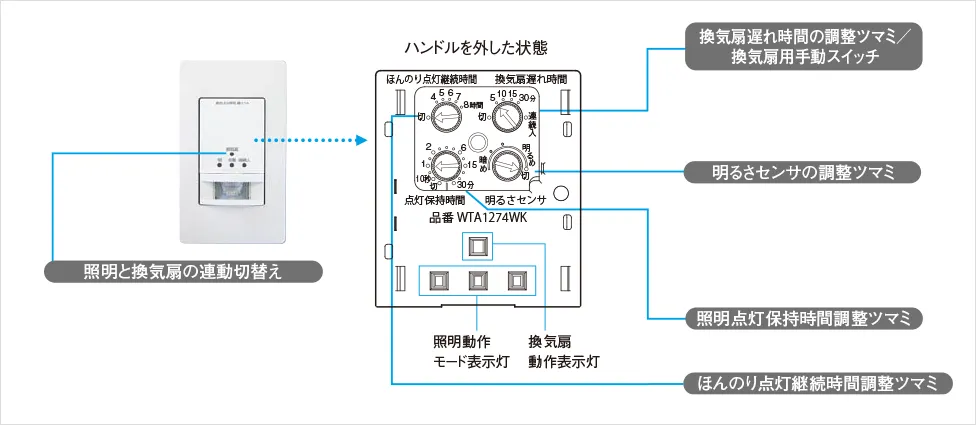

各種調整ツマミ
換気扇遅れ時間の調整ツマミ/換気扇用手動スイッチ
5分、10分、15分、30分の4段階で調整できます。
初期設定：切

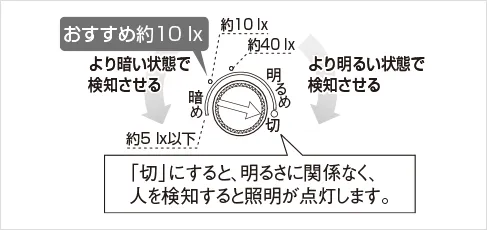

明るさセンサの調整ツマミ
約5 lx～約200 lxの範囲で設定できます。
初期設定：切

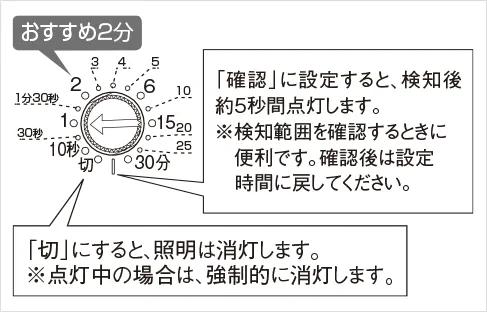

照明点灯保持時間調整ツマミ
検知しなくなってから、照明が消灯するまでの時間を設定します。（おすすめは2分です。）
消灯する6秒前に、照明を減光し、消灯をお知らせします。
ツマミが「カチッ」と止まる位置に設定してください。中間の位置では、正しい時間で動作しません。
初期設定：切
ほんのり点灯継続時間調整ツマミ
ほんのり点灯の継続範囲は、4・5・6・7・8時間の5段階で時間設定できます。中間位置に合わせても中間の時間にセットできません。就寝前に設定を行い、その時刻から設定した時間の間は、人を検知すると設定した明るさで照明が点灯します。
初期設定：切
例えば、23時～4時までをほんのり点灯させたい場合、開始時刻と継続時間の設定が必要です。
（ほんのり点灯を設定せずに「切」にしたままご使用になると、常に照明は全点灯します。）

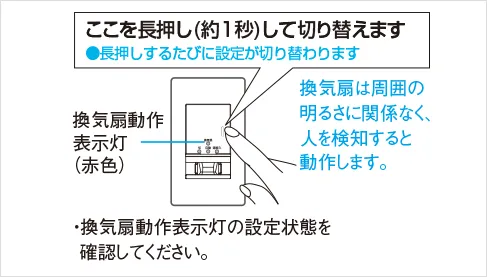

照明と換気扇の連動切り替え
換気扇動作表示灯の設定状態を確認してください。
| 設定 | 表示灯 |
|---|---|
| 入室時、動作開始 | 点灯 |
| 入室中停止、退室後動作開始 | 消灯 |
照明点灯と同時に換気扇ON。照明消灯後、設定時間動作し、換気扇OFF。
照明消灯後に換気扇ON。設定時間動作し、換気扇自動OFF。（冬場の寒さ防止に）

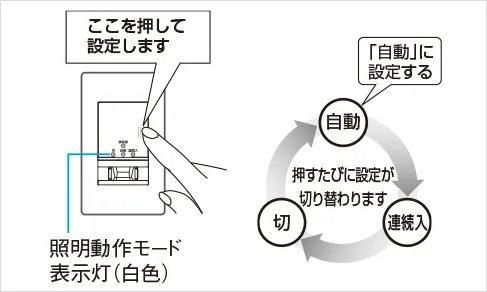

手動スイッチ（照明の「切」「自動」「連続入」の切り替え）
照明動作モード表示灯の設定状態を確認してください。
| 設定 | 照明の動作 | 照明動作モード表示灯の表示 |
|---|---|---|
| 切 | 消灯 |
「切」が点灯
|
| 自動 | 点灯 消灯 |
「自動」が約5秒間点灯後、消灯
|
| 連続入 | 点灯 |
「連続入」が点滅
|
下限照度/ほんのり点灯照度設定
次の場合は、照明の下限照度を調整してください。
（「自動」設定中に行ってください。）
・消灯お知らせ時にちらつく
・点灯しない
ほんのり点灯時の点灯時間と明るさの調整ができます。
（「自動」設定およびほんのり点灯中に行ってください。）
