埋込[電子]換気扇/照明スイッチ埋込[電子]換気扇/照明スイッチ

特長

「一時動作」と「遅れ停止」の動作切替が可能です

一時動作は、スイッチON後、一定時間が過ぎたら自動OFF。
遅れ停止は、スイッチOFF後、一定時間が過ぎたら自動で停止。

一時動作は、スイッチON後、一定時間が過ぎたら自動OFF。遅れ停止は、スイッチOFF後、一定時間が過ぎたら自動で停止。

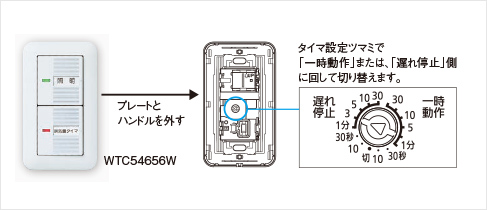

一時動作/遅れ停止の切替は、プレートとハンドルを外し、タイマ設定ツマミで「一時動作」または「遅れ停止」側に回して切り替えます。

一時動作/遅れ停止の切替は、プレートとハンドルを外し、タイマ設定ツマミで「一時動作」または「遅れ停止」側に回して切り替えます。

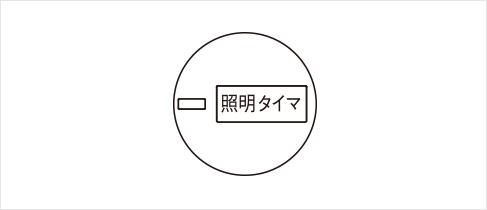

タイマスイッチを照明用として使う場合、ネームカードを裏返せば「照明」の文字が印字されています。

  • 出荷時は「換気扇タイマ」でセットされています。
照明用としてご使用の場合

動作例

換気扇の動作例(トイレ)

一時動作

スイッチは、換気扇を動かしたいときにONするだけ。(一定時間後に自動でOFF)

一時動作 スイッチは、換気扇を動かしたいときにONするだけ。(一定時間後に自動でOFF)

遅れ停止

スイッチは通常通りON/OFFで使用。換気扇はスイッチOFF後も一定時間動いてから自動で停止。

遅れ停止 スイッチは通常通りON/OFFで使用。換気扇はスイッチOFF後も一定時間動いてから自動で停止。

照明の動作例(玄関)

一時動作

スイッチは、照明をつけたいときにONするだけ。(一定時間後に自動でOFF)

一時動作 スイッチは、照明をつけたいときにONするだけ。(一定時間後に自動でOFF)

遅れ停止

スイッチは、通常通りON/OFFで使用。照明はスイッチOFF後も一定時間ついてから自動で消灯。

遅れ停止 スイッチは、通常通りON/OFFで使用。照明はスイッチOFF後も一定時間ついてから自動で消灯。

2箇所操作の動作例

         親器から操作 子器から操作
遅れ停止

スイッチを押すとON、
再度押すとタイマ動作し一定時間後OFFします

スイッチを押すとON、再度押すとOFFします
(タイマ動作しません)

一時動作

スイッチを押すとタイマ動作しそのまま一定時間後OFFします

  • 切設定時スイッチを押すとON、再度押すとOFFします。
  • タイマ動作中にスイッチを押すとタイマ動作を中断してOFFします。

商品ラインアップ

ほたるスイッチ付(照明用)

WTC54656W

NEWWTC54656W

希望小売価格 5,900円(税抜)

埋込[電子]換気扇/照明スイッチ

(ほたるスイッチB、一時動作/遅れ停止スイッチ)
(2箇所操作形)(ホワイト)

スイッチスペース付

WTC54655W

NEWWTC54655W

希望小売価格 5,200円(税抜)

埋込[電子]換気扇/照明スイッチ

(スイッチスペース、一時動作/遅れ停止スイッチ)
(2箇所操作形)(ホワイト)

適合プレート

WTC7101W

ラウンド

WTC7101W

希望小売価格120円(税抜)

スイッチプレート・1連用(ホワイト)

WT8101W

スクエア

WT8101W

希望小売価格120円(税抜)

スイッチプレート・1連用(ホワイト)

子器

2箇所操作する場合にご使用ください。

WT56520

WT56520

希望小売価格 2,600円(税抜)

埋込[電子]ほたるスイッチ(子器・3路配線対応形)

注)子器のみの使用はできません。

組み合わせ例

組み合わせ例 スイッチ ハンドル プレート・スイッチ取付枠

シングル
(WT56520)

シングル(WT56520)

WT56520

WT56520
希望小売価格
2,600円(税抜)

WT3031W

(シングル)

WT3031W
希望小売価格
210円(税抜)

ラウンド

ホワイト
WTC7101W
希望小売価格
120円(税抜)

スクエア

ホワイト
WT8101W
希望小売価格
120円(税抜)

WT3700020
希望小売価格
1,300円(税抜)
(20コ入)

  • ●ダブル、トリプルスイッチハンドルとの組み合わせもできます。

仕様・各種図面

仕様

WTC54656W・WTC54655W

定格 1.2A 100V AC
適合負荷 LED照明/1.5W~100W
換気扇/1.5W~100W
●AC/DCモーター両用
機能 ①一時動作・
点灯機能
約10秒~30分可変形
②遅れ停止・
消灯機能

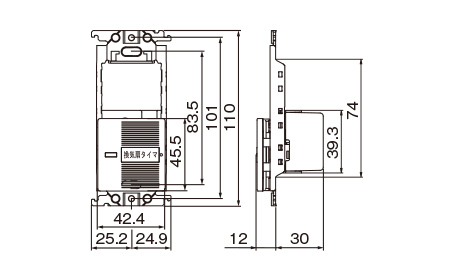

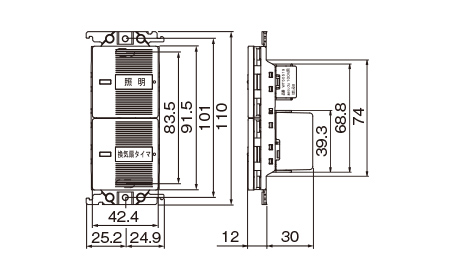

寸法図(寸法表示単位:mm)

WTC54656W

WTC54656W

WTC54655W

WTC54655W

配線図

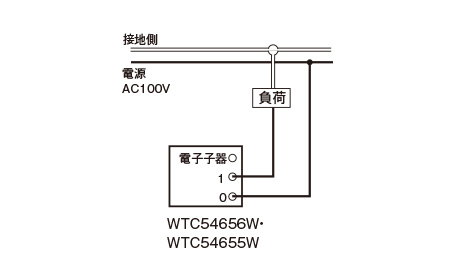

1箇所から操作する場合

1箇所から操作する場合

2箇所から操作する場合

2箇所から操作する場合

LED照明器具およびLED電球について

当社製「LED照明器具および、LED電球」をご使用ください。(2020年4月現在)

当社製LED照明器具および
非調光タイプのLED電球
接続灯数
起動方式 LE1/LB1/LG1 ※1 1.2A÷(入力電流)
CE1
(LEDユニット電源内蔵型GX53-1a口金)
1~7灯 ※2
起動方式 E11/E17/E26口金
(シャンデリア電球タイプ含む)
消費電力 0.2W~15W未満 1~7灯
15W~ 100Wまで
  1. LB1/LG1は調光機能付ですが、調光できません。
  2. 照明器具の台数ではなく、LEDユニットの灯数をご確認ください。
  • ●他社製LED照明器具、LED電球の接続可否については、各照明器具メーカー、電球メーカーにご確認ください。
  • ●短時間の壁スイッチのON/OFF操作で点灯状態が切り替わる機能のついた照明器具(リモコン機能付を含む)は、消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
  • ●HID負荷、特殊機能付照明器具(調光機能、センサ機能付)には使用できません。
  • ●蛍光灯には使用できません。

各部の名称と設定方法

調整方法

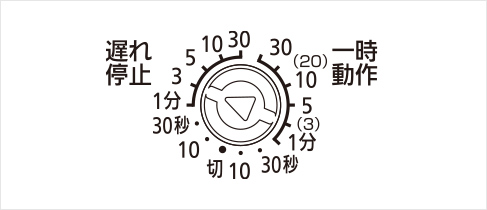

設定時間はスイッチハンドルを取り外し、指定動作・動作時間を設定(変更)をすることができます。

  • ●遅れ停止/一時動作の切替とそれぞれ8段階の時間設定ができます。
    遅れ停止…切、10秒、30秒、1分、3分、5分、10分、30分
    一時動作…10秒、30秒、1分、3分、5分、10分、20分、30分
設定時間はスイッチハンドルを取り外し、指定動作・動作時間を設定(変更)をすることができます。
  • 注)設定ツマミは「カチッと」と止まる位置に合わせてください。クリック感のない中間位置に合わせても中間の時間にはセットできません。
  • ( )内に記載されている時間は本体の印字には表示されていません。
  • 工場出荷時は遅れ停止3分に設定してあります。

ランプの状態表示

換気扇の状態 スイッチの
状態・操作
親器 電子子器
(WT56520)
洗面側 トイレ側 洗面側
洗面側
トイレ側
トイレ側
停止

ほたる
点灯

ほたる点灯

ほたる
点灯

ほたる点灯
動作

パイロット
点灯

パイロット点灯

消灯

消灯
動作

パイロット
点灯

パイロット点灯

消灯

消灯
動作 タイマ動作時

パイロット
点滅

パイロット点滅

消灯

消灯

換気扇について

当社製のバス換気乾燥機については、「換気扇スイッチの換気扇適合表」をご覧ください。
また、他社製については各機器メーカーにご確認の上、ご使用ください。

  • 商品仕様に組み合わせ使用が可能な負荷機器条件を記載しております。
